怎样用microsoft visio绘制流程图
microsoft visio能够将难以理解的复杂文本和表格转换为一目了然的 Visio 图表，可以绘制业务流程的流程图、网络图、工作流图、数据库模型图和软件图等，以其精美的绘图效果，得到普遍认可。
步骤/方法
- 01

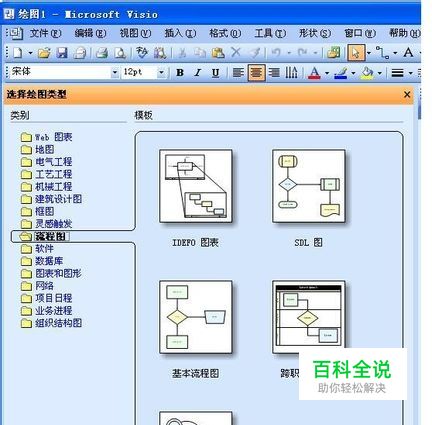

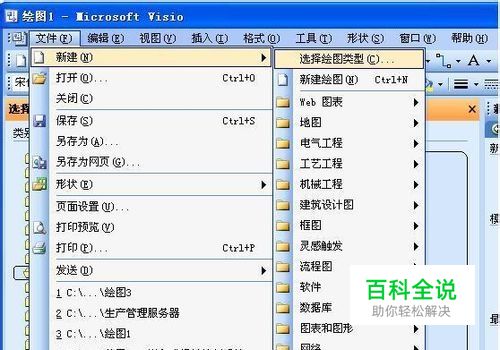

首先，建立绘图，新建-->选择绘图类型-->基本流程图
- 02

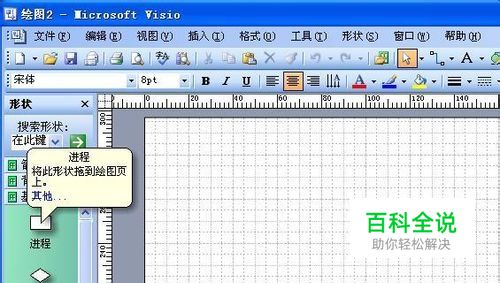

添加流程图元素--进程，将图示进程框拖进右侧空白处，
- 03

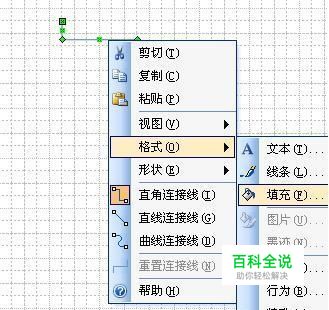

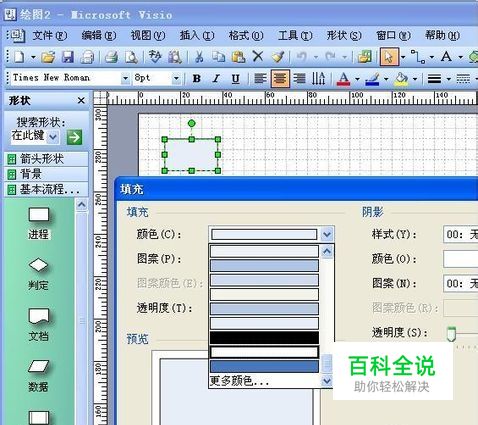

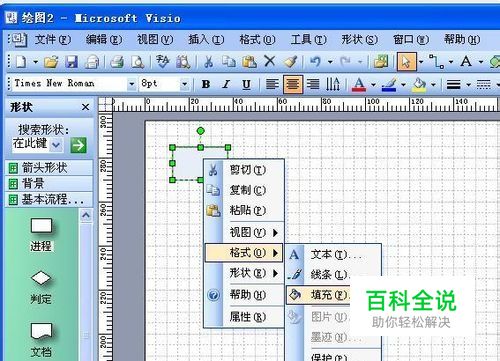

通常进程框显示为蓝色，将其改变为白色，右键选择格式-->填充-->选择白色
- 04

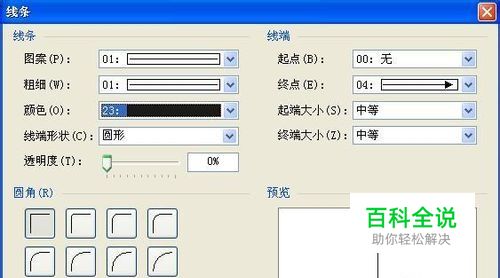

流程图又一个元素，剪头的处理，单击左侧剪头，拖进空白处，右键格式-->线条-->选择黑色
- 05

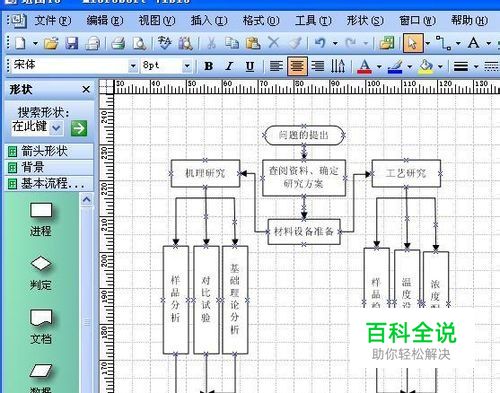

这两个元素是比较基本的，然后就可以通过复制粘贴，得到多个进程框和箭头，这样用方便。看成品图
