CAD测量两点距离的方法大全

2024-04-08 08:30:51

CAD中测量两个点之间的距离有很多种方法，现根据我自己所学，总结了一下，希望能帮到新手朋友。

第一种，线性工具测量

01

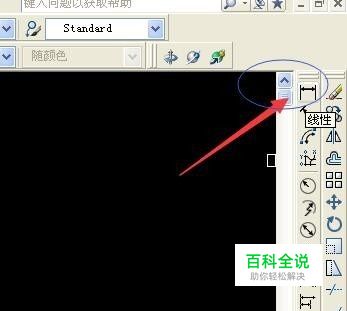

1、选择线性标注，点击后选择图中需要测量的尺寸线。注意：该种线性标注只能选择水平或者垂直方向的标注测量。
02

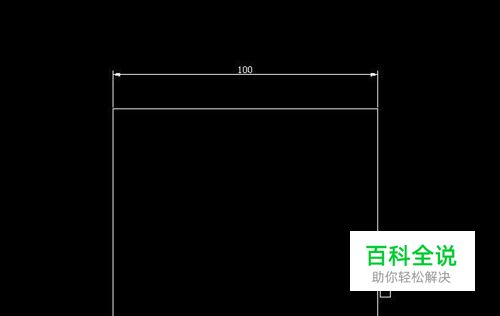

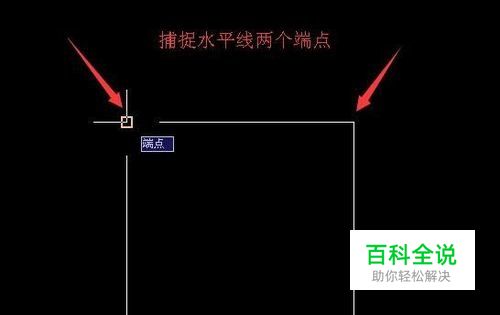

2、选择图形的两个端点，然后拉出标注线，确定位置点击屏幕即可。注意：端点捕捉一定要开。

第二种：对齐工具标注

01

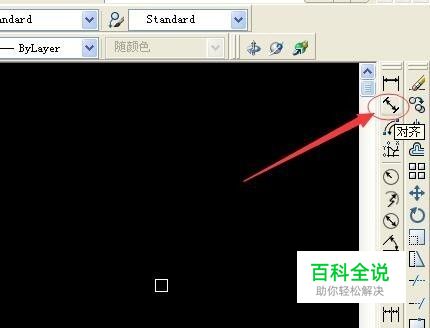

1、选择对齐标注，点击后选择图中需要测量的尺寸线。注意：该种对齐标注可选择水平或者垂直还有任意方向的标注测量。例如斜线测量都可以。
02

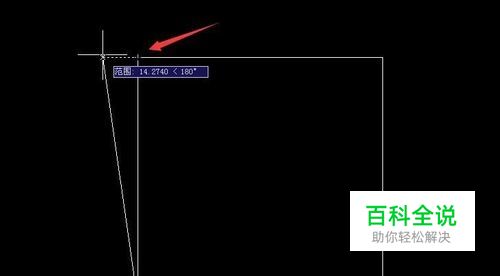

2、然后选择图形的两个端点，然后拉出标注线，确定位置点击屏幕即可。注意：端点捕捉一定要开。

第三种，距离命令测量法

01

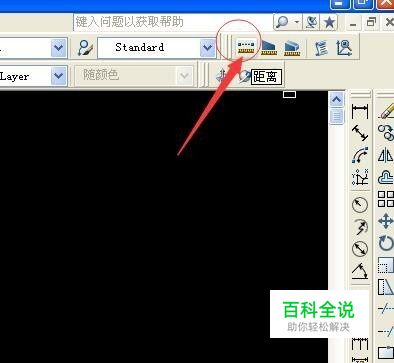

1、选择距离测量工具，点击后选择图中需要测量的距离或线段。注意：距离测量工具可选择水平或者垂直还有任意方向的距离测量。例如斜线测量都可以。就是点到点的直线距离，或者输入快捷键di，回车也可以。
02

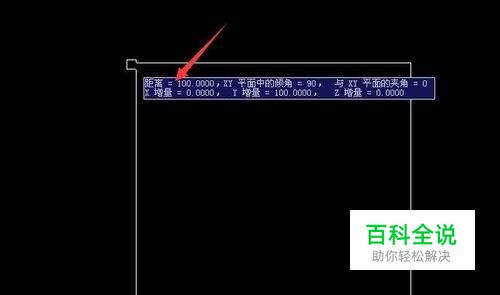

2、然后选择图形的两个端点，选择完第二个点后就会自动弹出相关信息。注意：端点捕捉一定要开。
