如何压接水晶头和制作网线?
制作网线一般分为直通线和交叉线，还有分为T568A，T568B两种国际标准。下面将以常用的交叉线为例，以T568B的国际标准，为大家介绍如何压接水晶头和制作网线。
操作方法
- 01
将网线一头放入剥线刀口，剥线长度大概3厘米左右。
- 02

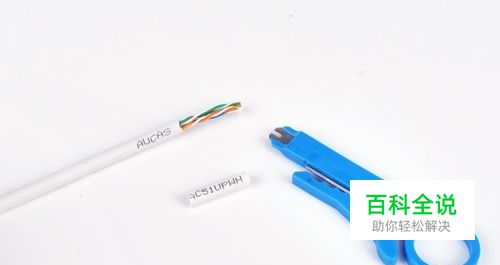

旋转剥线刀，剥开线皮，如图。
- 03
按国际标准线序"T568B"排好并理直网线，从左到右排列依次是（1:橙白、2:橙、3:绿白、4:蓝、5:蓝白、6:绿、7:棕白、8:棕）。
- 04

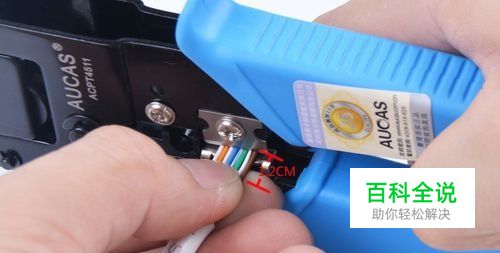

用压线钳把排列好的网站剪平（剩下的长度约为1.2厘米左右）。
- 05

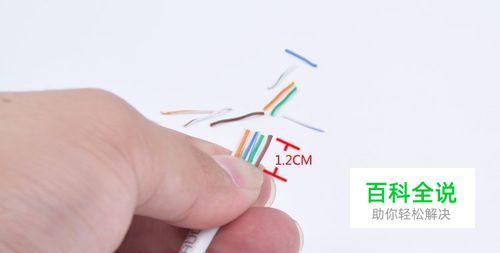

剪平后效果如图。
- 06

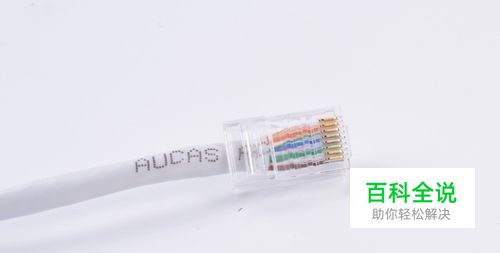

将网线用力插入水晶头，直到底部。
- 07

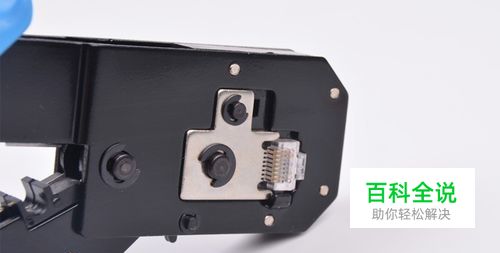

将水晶头插入压线钳相应的压接口，使压线钳的压接头与水晶头铜片对齐，然后用力握紧压线钳。
- 08

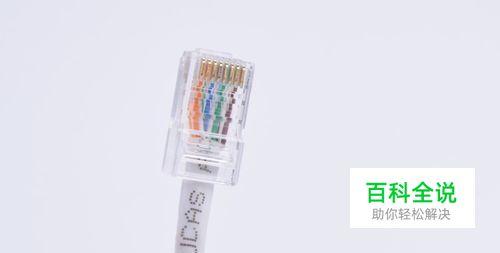

这样就完成一个水晶头的压接。
- 09

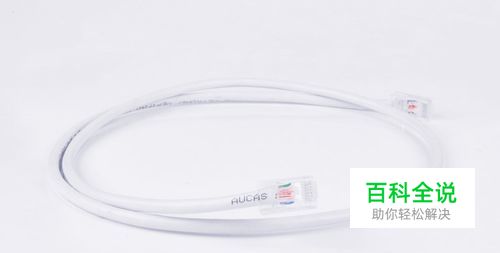

用同样的方法，完成网线另一端的水晶头压接。
- 10

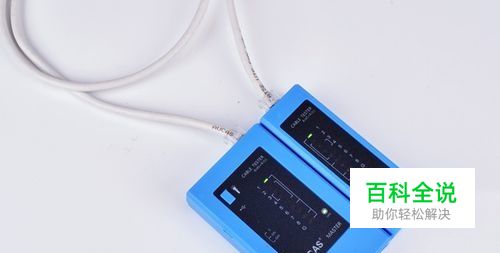

把网线插入测线仪RJ45网线接口。开启测线仪开关，如两边的测试LED灯从1-8依次闪亮，即说明网线制作成功，否则制作失败。（如检测屏蔽线，LED灯从1-G依次闪亮）
