cad中多线段增加节点

制图形时，有时需要在多段线上增加节点。这时就需要使用编辑多段线命令pe里

操作方法

  • 01

    第一步、使用点击绘图工具栏里的多段线命令绘制一个任意多边形。

  • 02

    第二步、框选上一步所绘制的图形（选中之后可以看到该图形只有三个夹点），回车。

  • 03

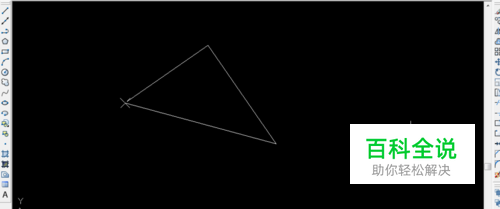

    第三步、完成上面的步骤后，发现图形的第一个顶点会出现一个×标记，这时在命令栏输入I（插入），回车。

  • 04

    第四步、在第一条直线任意位置上单击鼠标左键，这时会发现上步所提到的×标记会移动到刚才鼠标单击的位置。接着在命令栏输入X（退出），双击回车。

  • 05

    现。
