三维CAD实用技巧：中望3D自动创建BOM表

目前制造业企业在产品设计完成后，出工程图创建BOM表(物料清单)是每个设计工程师都比较头疼的事：通过手动创建的BOM表会出现输入的零件名称内容与零件名称不一致、BOM表的零件与球标的对象零件对应不上、零件数量统计错误等情况，所以处理BOM表是一件极其烦心也是需要耐心的事。小编在使用评测对比发现，国产软件其实并不比国外的三维CAD软件UG、Proe、Solidworks逊色，例如国产三维CAD软件中望3D，在BOM自定义方面尤为出色，本文着重介绍中望3D如何在制造业企业生产设计中快速自动生成BOM表，解决工程师的那点烦心事。

操作方法

  • 01

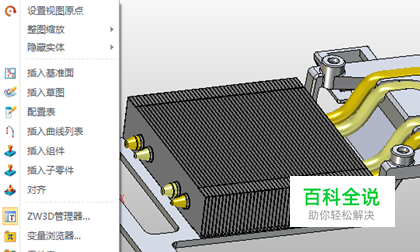

    在中望3D的操作区域右键选择“2D工程图”，轻松进入工程图模块，如下图

  • 02

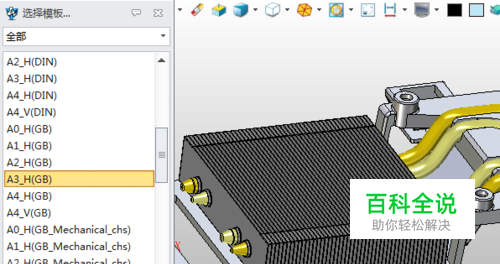

    在选项中选择合适的图框，快速显示如下图：

  • 03

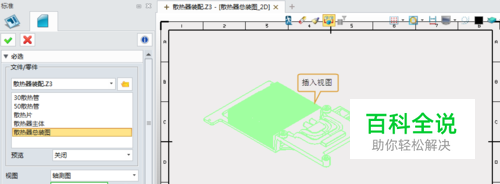

    快捷方便插入生成BOM表的视图，如下图：

  • 04

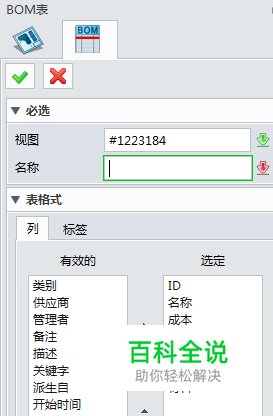

    通过BOM表功能就能直接生成BOM表，一步到位，省却工程师工作时间，效果图如下：

  • 05

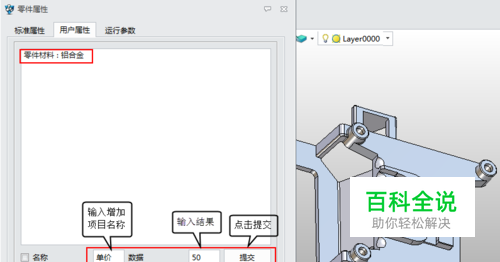

    工程师们在工作中，如要自定义例如零件名称、材料、数量、规格等项目内容，都可以在零件属性里添加相应的项目，灵活方便，化繁为简，如下图：

  • 06

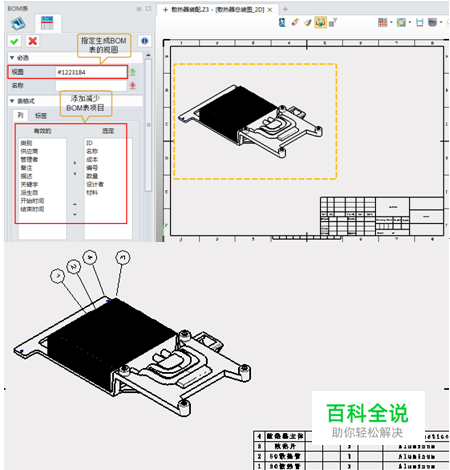

    重新进入工程图，创建BOM表如下图就可以发现已经显示前面自定义的项目，如下图

  • 07

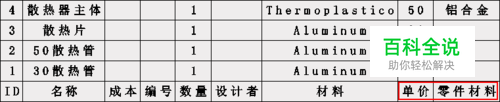

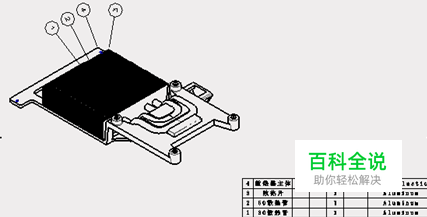

    生成BOM表后两个项目就可以显示出来，清清楚楚，一目了然，如下图
