有几种方案可以实现远程监控电动汽车充电桩
充电桩是新能源电动力车的电站，其功能类似于加油站里面的加油机。每个充电桩都装有充电插头，充电桩可以根据不同的电压等级，为各类电动车辆充电。电动汽车充电桩采用的是交流、直流供电方式，充电时，需要刷充电卡，充电桩显示充电量、充电时间以及费用等数据，并打印单据，可实现计时充电和计量充电功能。
操作方法
- 01
一、应用前景 由于充电桩的功能类似于加油机，其用途的特殊性决定了充电桩建设的特点是被测点多、分散、覆盖面广、通信距离远，需集中管理。并且随着新能源汽车的急速发展，对其网络拓扑要求具有灵活性和扩展性的结构，因此，电动汽车充电桩通信方式的选择应考虑如下问题： （1） 通信的可靠性——通信系统要长期经受恶劣环境和较强的电磁干扰或噪音干扰的考验，并保持通信的畅通。 （2） 建设费用——在满足可靠性的前提下，综合考虑建设费用及长期使用和维护的费用。 （3） 双向通信——不仅能实现信息量的上传，还要实现控制量的下达。 （4） 多业务的数据传输速率——随着以后终端业务量的不断增长，主站到子站、子站到终端之间通信对实现多业务的数据传输速率要求越来越高。 （5） 通信的灵活性和可扩展性——由于充电桩（栓）具有控制点面多、面广和分散的特点，要求采用标准的通信协议，随着“ALL IP”网络技术趋势的发展以及电力运营业务的不断增长，需要考虑基于IP的业务承载，同时要求便于安装施工、调试、运行、维护。
- 02

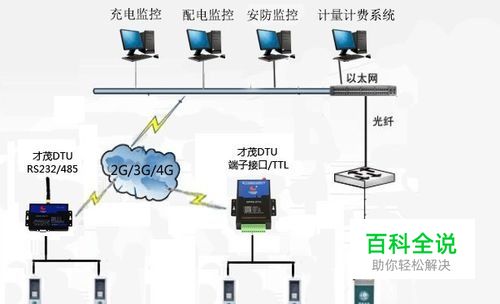

二、方案一 ：基于无线数据传输技术充电桩终端的解决方案 本系统主要由交流/直流充电桩、无线数传终端DTU， 各种2G/3G/4G无线网络及通讯网络、充电桩系统管理平台软件等组成。 1、无线数传DTU可以提供RS232/RS485/RS422/TTL/端子各种接口与各种带串口的充电桩进行连接，如果充电桩是以太网接口可以选择才茂另外一个无线路由器系列的产品对接； 2、数传DTU通过各种无线网络，将各种充电桩终端的数据无线透明传输到服务器端的充电系统管理平台，此系统平台软件包括计量计费系统、充电监控系统、配电监控系统、安防监控系统等。
- 03

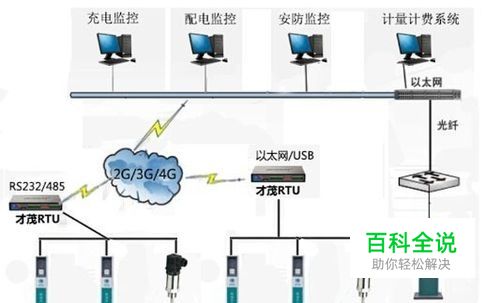

三、方案二：基于无线数据传输RTU技术充电桩终端的解决方案 本系统主要由交流/直流充电桩、无线数传终端RTU， 各种2G/3G/4G无线网络及通讯网络、充电桩系统管理平台软件等组成。 1、无线数传RTU可以提供RS232/RS485/以太网/USB各种接口与充电桩以及相应配套的其他设备进行连接； 2、数传RTU通过各种无线网络，将各种充电桩终端的数据无线透明传输到服务器端的充电系统管理平台，此系统平台软件包括计量计费系统、充电监控系统、配电监控系统、安防监控系统等。
- 04

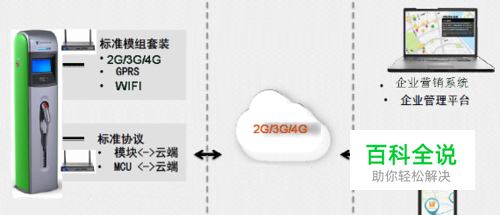

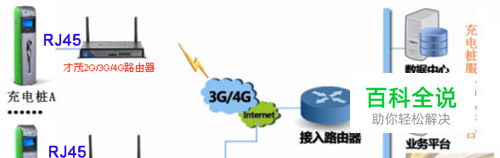

四、方案三、工业级无线路由器充电桩数据传输系统应用方案 充电桩无线数据传输应用方案由电动车辆、充电桩、路由器和第三方M2M云管理平台四部分组成。其中，M2M云管理平台包括WEB端控制平台、手机移动APP终端、云服务器组成，人们可以在任何时间通过WEB端、或者APP客户端查询充电桩的详细地理位置、使用情况、支付费用情况，同时还可以对充电桩提前使用预约服务。3G/4G路由器能够为充电桩无线数据传输应用方案建立高速、稳定的联网与数据传输通道，将所有充电、支付等信息传输到企业后台，供运营企业进行业务分析和操作。同时，运营企业通过第三方M2M云管理平台能够实现对分散在不同地点的充电桩终端进行统一的运行状态监管，有效降低企业的运维成本。 4.1、工业路由器应用方案----充电桩无线数据应用拓扑图（2G/3G/4G路由器）
- 05

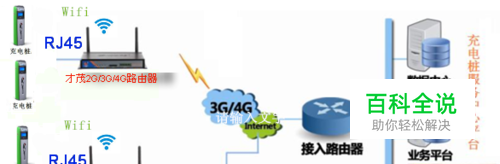

4.2、工业路由器+WiFi覆盖应用方案----充电桩无线数据应用拓扑图（2G/3G/4G路由器+wifi）
- 06

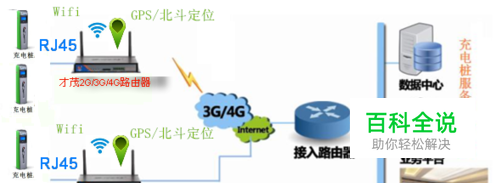

4.3、工业路由器+WiFi+GPS应用方案----充电桩无线数据应用拓扑图（2G/3G/4G路由器+wifi+GPS定位）
- 07
4.4、工业路由器+WiFi+GPS+营销运营系统应用方案---（充电桩企业的营运管理 ） 通过工业级营销系统路由器，不仅可以实现数据的传输，GPS的定位，WiFi的覆盖，还可以实现广告的智能营销功能。 wifi系统提供的微信认证、短信认证、微博认证、portal认证等，在用户连接wifi后，工程实施商可以收集接入用户的各种信息。信息包含但不限于手机号码、微信号、微博号，手机MAC地址、手机操作系统、手机应用软件等等信息。工程实施商可以利用获得信息wifi把用户和商户强关联起来，为二次营销或者多次营销做好铺垫。 WIFI系统提供完善的营销推广工具，WIFI后台管理系统，提供对接入用户手机号码的查询和报表，对访问网站的统计和报表，对广告点击数量统计和报表，对网站总访问量的统计和报表。 WIFI系统后台可以提供完善的各种报表，这些报表可以通过柱状图、饼状图显示，或者EXEL、PDF文件输出。
- 08

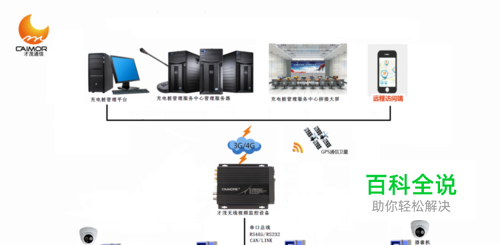

五、无线视频监控应用充电桩项目的应用方案 2G/3G/4G无线音视频设备（摄像、图像抓拍、告警信息、对讲、GPS定位、环境温湿度检测、RS232/RS485、路由)与充电桩的集中器、电池管理系统(BMS)数据联接紧密结合实现无线数据远传，依据无线传输的数据，充电管理服务平台可以实现强大的运营商管理、用户管理、客服管理、充电桩/充电站管理、数据统计分析、警报故障、报装报修管理、设备地图展示功能。可靠的无线数据联接节约安装造价成本，使的广大的用户在手机App（主要功能1、用户中心 2、设备管理3、设备控制/查看4、充电计划5、设备授权分享6、设备发布出租7、在线寻桩和导航8、在线结算和支付等等。）友好直观画面下，更好的体验充电的方便。
- 09
六、系统构成及主要功能： 1、实现运营单位、电动车辆用户以及支付平台三方实时信息共享，方便电动车辆的随时充电。 2、帮助电动车辆真正实现“24小时”充电服务，充电、支付费用等信息实时上传至企业后台。 3、将充电桩与电动车辆用户、运营单位、移动公司、银联甚至国家电网进行对接，实现大量的数据交互。 4、实现对分散式布局的充电桩终端进行集中化管理，实时掌握终端运行状况，降低充电桩企业运营成本，提高运营商服务质量和经营效益。 5、可靠的运营数据报表为运营商提供决策依据，提高充电行业信息化水平，促进快充电行业发展和智能化城市建设。 6、站点视频监控、图像抓拍，查看各运营点抓拍图片，对人为损坏充电桩过程录像取证存储，保证充电桩设备安全跟踪，以备随时取证。 7、2G/3G/4G无线设备使用无线联网方式，不受布线问题的困扰，受现场环境因素影响较小，只要有手机信号的地方都可以正常联网，安装简便灵活；3G/4G无线路由器通过简单的页面配置，无线路由器自动拨号联网主动发送连接请求，无线路由器可快速的接入到路由器管理平台。采用WEB架构设计，访问方便。
- 10
七、结束语 大力推进充电基础设施建设，解决电动汽车充电难题，是发展新能源汽车产业的重要保障，对于打造大众创业、万众创新和增强公共产品、公共服务“双引擎”，实现稳增长、调结构、惠民生都具有重要意义。
