教你轻松自制PCB电路板【百科全说】

很多电子爱好者都喜欢自己制作PCB电路板，这对于初学者来说，或许会觉得很困难。其实只要仔细，这并不困难。这里便本人的热转印制作PCB电路板的方法详细的介绍一下，希望能够大家。

操作方法

01

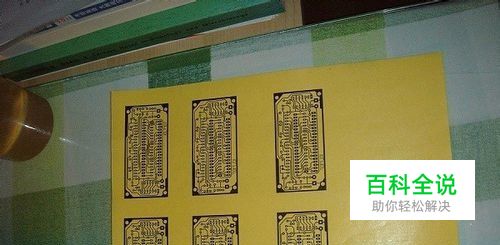

首先把想做的电路图打印到热转印纸上，如果电路图中线路比较密集或者纤细，最好用好点的打印机，以免打印出来的电路图缺损无法使用。如果是简单电路，可以直接用油漆笔勾画电路图，甚至用刀雕刻出电路图。
02

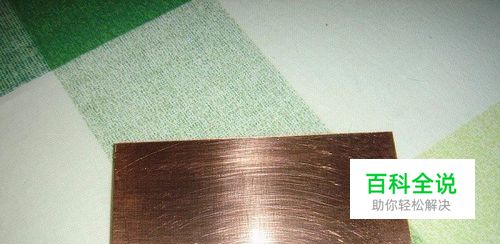

然后，开始处理覆铜板。按照PCB图大小裁切好覆铜板后进行清洁处理，可以用肥皂水清洗，有条件可以用钢丝球猛刷，不用怕刮花铜箔。
03

把刷干净的覆铜板烘干，并将PCB与热转印纸上的图案对齐，然后用透明胶布沾牢固。如果是双面板，那就要将两面的各个安装孔全部对齐，不然就全报废了。
04

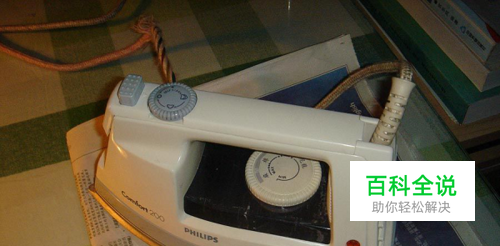

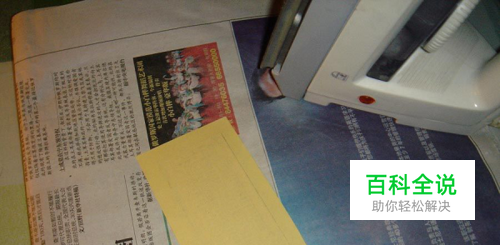

接下来是热转印，一般用熨斗就可以，有转印机或塑封机更好。用熨斗转印的时候温度要调高一点，找个坚实的底座开始熨烫，熨烫的时候保持同一方向移动，同时要用力往下按，一般有少量烟雾冒出即可。
05

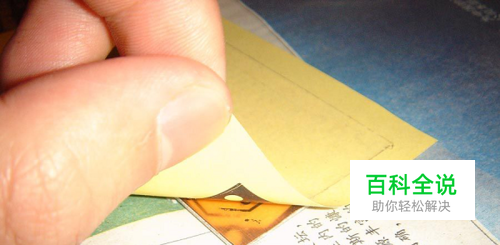

转印好了，趁热揭开转印纸一角看看转印的怎么样，如果很完整就直接撕下转印纸，如果没好就盖上再用熨斗熨烫一会儿。
06

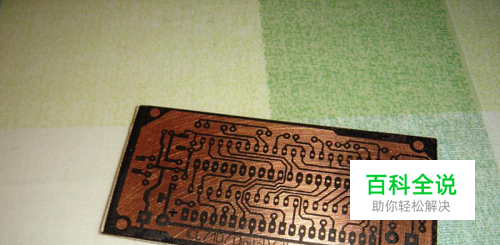

撕下转印纸后，需要检查转印的电路，看看有没有短线或者漏印什么的，如果有就用用油性记号笔把涂一涂补上就可以了。
07

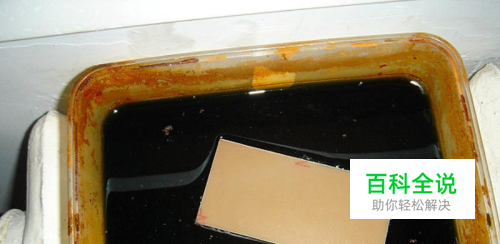

接下来就是化学腐蚀了。腐蚀覆铜板的腐蚀剂有很多，但比较环保和安全的还是三氯化铁。将适量三氯化铁颗粒倒入塑料盒中并用开水调制直至颗粒全部溶解，然后将覆铜板放入并不断晃动塑料盒。
08

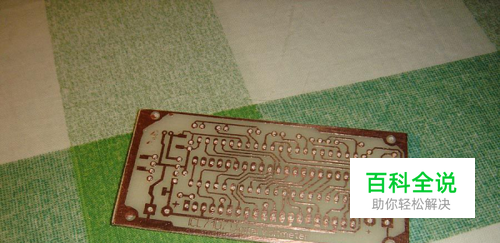

等到没有碳粉的地方所有铜箔都被腐蚀干净了，就可以拿出覆铜板了，记得拿出来马上用清水冲洗一下。洗净擦干后用砂纸打磨掉碳粉，并涂上一层松香水防止铜箔氧化，还有助焊作用。
09

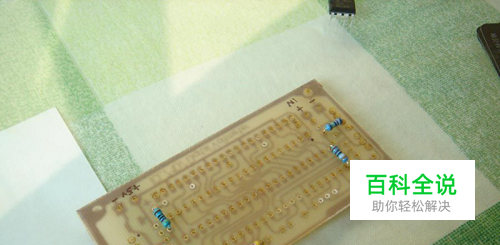

到这里，一块PCB电路板就做好了，可以开始焊接元件了，一般来说，焊接都是先从矮的小的元件开始，最后焊接较高较大的元件。
