Revit如何修改轴网线条
Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。在Revit中进行建筑模型的构建，可以与多个部门同步推进，从而避免项目中的矛盾点，提高工作效率。
操作方法
- 01
首先，我们使用Revit开启我们需要进行轴网轴线调整的平面图纸，平面图会自动显示在Revit的工作区域，这样我们就可以开始对轴线进行调整。
- 02

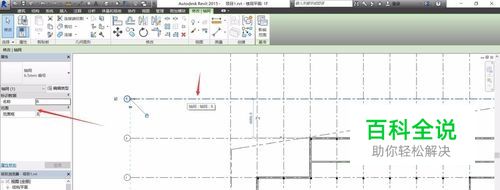

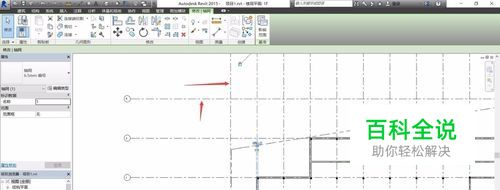

在显示的图纸中， 随意点击一条轴线，在Revit的左侧属性栏中，我们可以看到相应轴线的具体属性信息，轴线的属性信息一般只显示轴线名称。
- 03

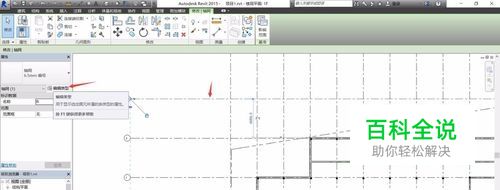

对轴线的线条进行修改，我们需要在属性窗口中， 选择点击“编辑类型”，Revit会自动弹出轴线的设置窗口，我们需要对其进行定向的修改。
- 04

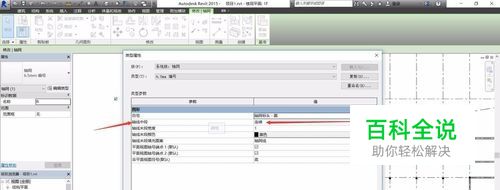

在Revit弹出的轴线类型属性窗口中，有很多设置可以进行修改， 对于轴线，我们一般只修改“轴线中段”，可以看到目前选择的是“连续”。
- 05

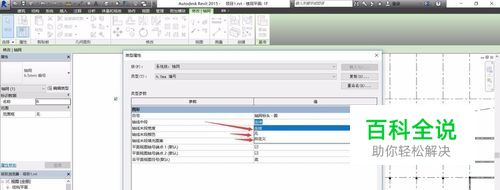

我们使用鼠标左键点击“连续”， Revit会弹出三种模式，“连续、无、自定义”，我们依次进行尝试，首先选择“无”，点击“应用”。
- 06

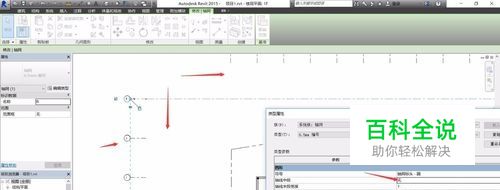

应用我们的设置后，我们 可以看到图纸上的轴线出现了明显的变化，轴线的中间部位全部消失，只留下了两边的轴线名称以及较短的轴线起始和结尾。
- 07

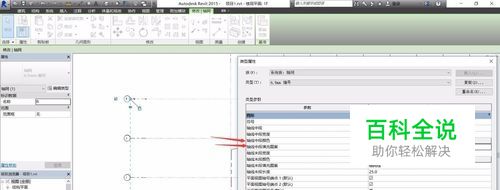

随后，我们再选择“自定义”模式， 确定自定义模式后，设置窗口会多出两个设置选项——“轴线中段颜色”以及“轴线中段填充图案”，我们可以的对齐进行设置。
- 08

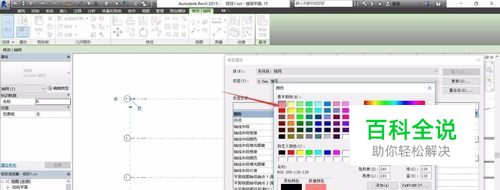

点击“轴线中段颜色”，Revit会弹出颜色设置窗口， 我们可以选择我们需要的颜色，对轴网中段的颜色进行调整，多数轴网颜色以黑色为主。
- 09

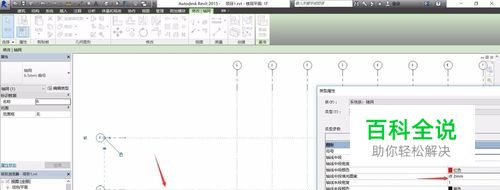

在设置中选择我们需要的线型以及颜色后，点击确定，即可完成轴线类型的修改，一般轴线中段都是带有一定的线条，但是部分特殊的设计图纸，可以去除中间线条，从而更加清晰的显示平面图。
