Ansys18.0方法步骤（超详细）+常见操作问题方法
ANSYS18.0详细安装方法及软件基础操作
AnSys18.0包括前处理模块、分析计算模块和后处理模块三大模块，用户可以方便地构造有限元模型；可以进行各种流体分析计算，同时自带强大的后处理分析软件，可以做出美观的动画、图像等。下面介绍下最新版18.0的安装方法及基础操作。
操作方法
- 01
第一步：解压文件，进入安装页面 鼠标右键全选Disk1--Disk2-Disk3三个压缩文件，并点击解压文件进入解压的安装文件，并双击“Setup.exe”开始正式的安装
- 02

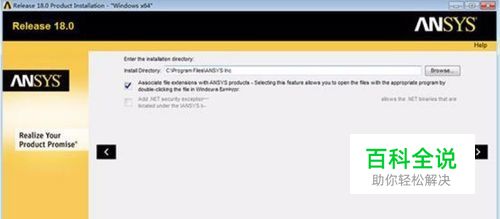

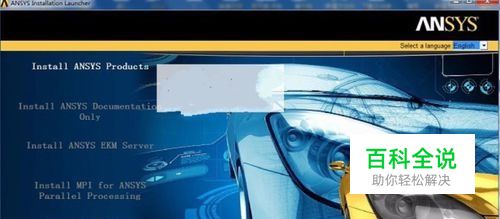

第二步：点击“Insatll Ansys Products”开始Ansys18.0的安装 选择“I Agree”即同意产品协议，并设置Ansys18.0的安装路径，默认路径为C:\Program Files\ANSYS Inc，可默认，也可点击Browse进行路径的更换，但需注意Ansys18.0全部安装大概需要30G的空间，所以在选择的时候请注意选择的硬盘是否有多余的空间。
- 03

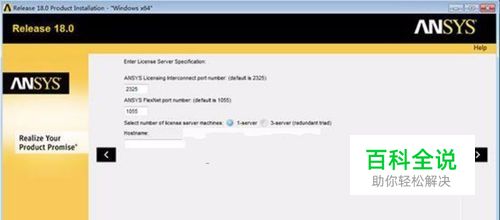

第三步：许可设置，建议全部默认，并勾选“Skip......”然后点击“右箭头”下一步。一致点下下一步，直到开始Ansys18.0的安装，安装的时间可能过长请耐心等待。
- 04

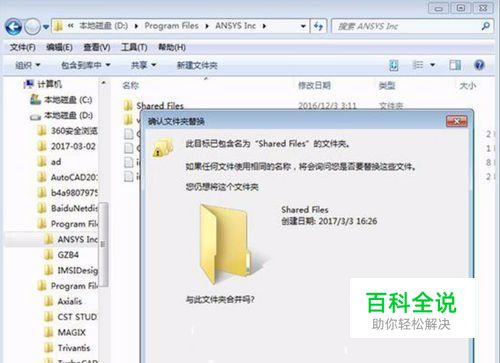

第四步：Ansys18.0程序破解阶段 Ansys18.0主题程序安装完成后，并点击finsh，退出主程序安装，就可以开始下一步的破解。 破解：打开“Crack\Program Files\ANSYS Inc”破解文件夹，将“Shared Files”内所有文件复制到打开ANSYS 18.0安装根目录下，并替代源文件，根目录默认路径为C:\Program Files\ANSYS Inc
- 05

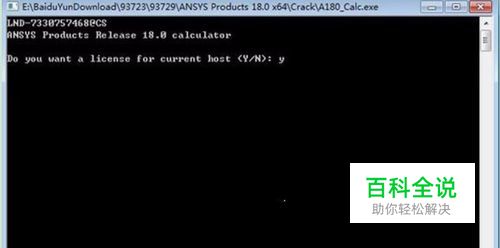

第五步：生成许可文件，拷贝到安装目录。 运行原安装包下的“A180_Calc.exe”，输入”Y"，敲击回车生成许可文件
- 06
第六步：将新生成的许可文件拷贝到安装目录 将新生成的许可文件“license.txt”复制粘贴到Ansys18.0安装目录即可，默认路径为C:\Program Files\ANSYS Inc。如果你改变了安装盘，就拷贝到对应盘下了。
Ansys简介及操作介绍
- 01

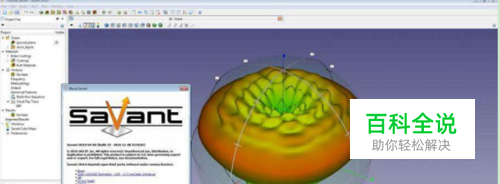

AnSys18.0能与多数计算机辅助设计软件接口，实现数据的共享和交换，如Creo、NASTRAN、Alogor、I－DEAS和AutoCAD等，并集融结构、流体、电场、磁场、声场分析于一体。AnSys18.0包括前处理模块、分析计算模块和后处理模块三大模块，其中前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型；分析计算模块包括结构分析、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，且具有灵敏度分析及优化分析能力；后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。
- 02
一、Ansys18.0后处理时如何按灰度输出云图？1.你可以到utilitymenu-plotctrls-style-colors-window colors2.直接utilitymenu-plotctrls－redirect plots
- 03
二、在非线性分析中，如何根据ansys的跟踪显示来判断收敛？在ansys output windows有force convergenge valu值和criterion值当前者小于后者时，就完成一次收敛 你自己可以查看，两条线的意思分别是:1.F L2:不平衡力的2范数 2.F CRIT:不平衡力的收敛容差如果前者大于后者说明没有收敛，要继续计算当然如果你以弯矩M为收敛准则那么就对应M L2和M CRIT
- 04
三、生成接触单元方法A)在通用摸快中，有两种发法:1.通过定易接触单元 定易组元component然后通过gcgen生成2.用接触向导contact wizard自动生成，不需定易接触单元B)在动力学摸块中如果用接触向导定义了接触(包括接触面和目标面)，那么接触单元就已经生成了，可以直接进行分析。 接触单元的定义要考虑到所有可能发生接触的区域。现在不接触，变形后可能会接触。 定义接触一般有两种方法，第一种方法是用命令手动定义；第二种方法是利用接触向导定义。接触单元依附于实 体单元的表面，由实体单元表面的节点组构成。所以只需要在实体单元生成后，将其表面可能接触的节点cm,...,node 命令定义成节点组，在定义接触单元时用上就可以了。或者在实体单元生成后，定义接触时选择其表面进行接触定义也可以。对于刚体，不需要进行网格划分，只需要在定义接触时选择几何面、线就可以进行接触定义了
- 05
四、Ansys18.0如何对*rst文件进行分析后处理？一般的读结果的步骤就是:1.General Postproc-->Data & File Opts,将RST文件读进去2.使用read result，可以先看last step，如果里面有很多步，按first step,next step看结果
- 06
五、怎样在后处理中显示塑性区？1.general postproc\plot result\nodal solution\plastic strain\equivalent plastic strain2.命令流：/post1 plnsol,eppl,eqv,23.在画云图时，采用 user 选项，并填写下面的三个空格，即要显示的最小、最大结果和间隔。塑性部分的应力应该大于等于屈服应力，最小应力可以用屈服应力，最大应力可以略大于屈服应力，再根据想要显示的分段数确定显示间隔。显示一次可能不满足要求，可以显示一次再做调整。用这种办法，塑性部分是彩色的，弹性部分(Von Mises 应力小于屈服应力)是灰色的。试试下列操作: utility menu -> plotctrls -> style -> contours -> uniform contours -> 在出现的窗口中设置云图的显示参数
- 07
六、如何在后处理中把对称模型显示为完整模型？plotctrls>style>symmetry expansion>periodic/cyclic symmetry这样就可以显示全部了或者你可以把坐标转换成柱坐标然后再复制出其余的实体也可以
