AltiumDesigner怎么设置元件自动编号，图文教程
作为一个电子行业的从业者，掌握Altium Designer很有必要，现在教大家如何
设置元件的自动编号。
提示：Altium Designer的任意版本操作方法均一致。
操作方法
- 01

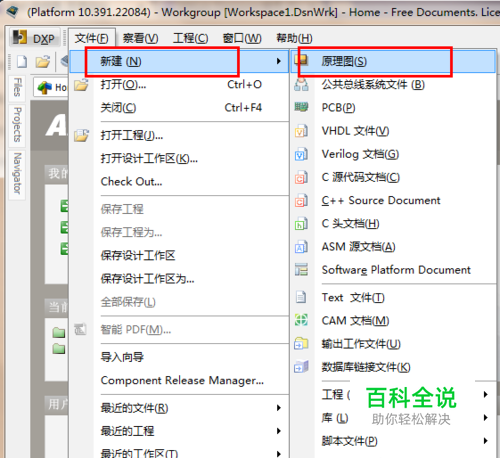

我们新建一个原理图文件。
- 02

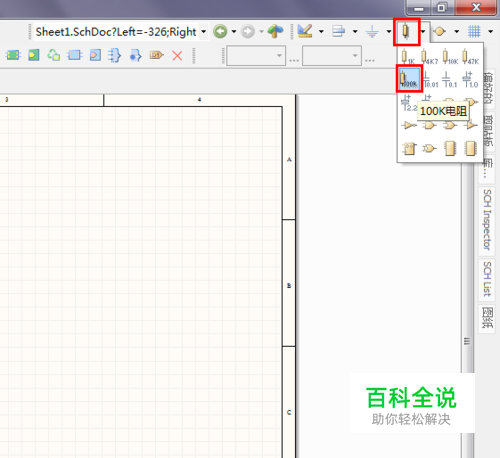

假设我们在这边需要放入电阻。单击右上方的电阻图标:
- 03

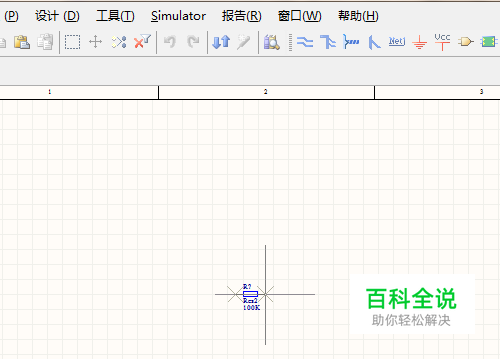

我们先别急着放置电阻，我们单击键盘上的“ tab”键（在键盘左侧）。
- 04

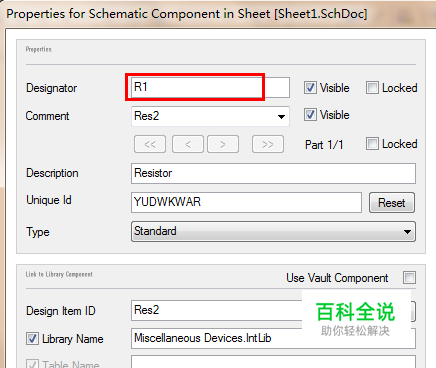

然后弹出设置窗口如图示， 注意方框框住的地方，这个就是电阻的名字了，把电阻名字改成“ R1”，然后放置，第一个电阻就是R1了，放置第二个电阻的时候，它会按顺序， 自动给电阻命名为“R2”，而无需另外改名。以此类推。
- 05
我们来看看我们排的几个电阻的效果，他们都是按照顺序标号的。R1,R2,R3,R4……
