Excel中误差线的种类及绘制方法

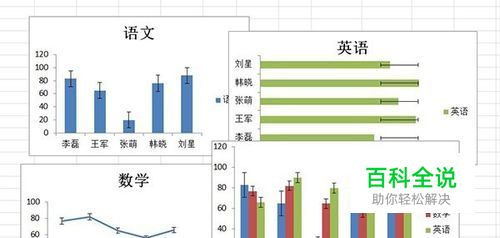

我们在科研过程中通常会遇到对所得实验数据进行整理及分析的工作,由于各种 客观条件的限制,我们所采集的实验数据数量往往是很有限的,从而导致我们仅能通过针对少量数据的评估来做出结论,其中标准偏差及标准误差法是较为常用的数据评估手段,下面笔者以Excel2010为例来向大家介绍如何在数据图上通过添加误差线来表达数据的偏差情况。

操作方法

  • 01

    请先保障自己所安装的Excel软件为2007或更高版本,如此该文章所述方法才能 实现。打开Excel,输入我们所要分析的数据列表,本文以部分学生的学习成绩为样本进行作图;

  • 02

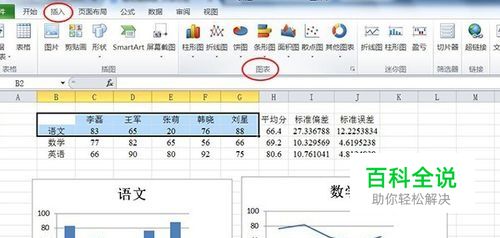

    选中所要作图的数据,再点击主菜单栏的“插入”→“图表”,在图表一项中,我们可选择其中的柱形图或折线图等进行图形绘制;

  • 03

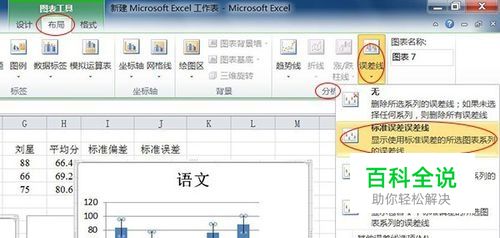

    先以代表语文成绩的柱形图为例说明“标准误差误差线”的添加。先选中图形,再点击上方的“图表工具”→“布局”→“分析”中找到“误差线”选项,在下拉菜单中找到“标准误差误差线”并点击,则柱形图中即出现误差线的标注;

  • 04

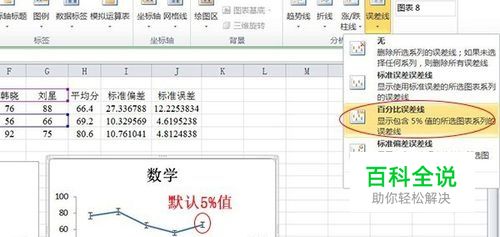

    我们用折线图做出数学成绩的曲线,用与上述同样的方法找到“误差线”选项,这次我们在下拉菜单中选择“百分比误差线”,点击该选项,我们就可看到折线图上出现了长短不一的误差线,百分比误差线理解起来比较简单,它是基于所选数据的值上下波动一定百分比(默认5%,可调);

  • 05

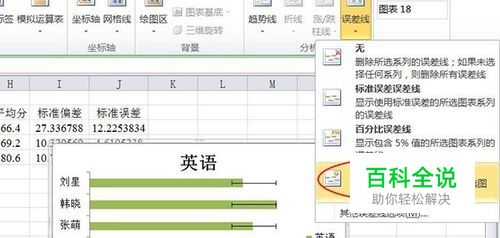

    接下来我们绘制条形图来表示学生的英语成绩,完成后我们在误差线的下拉菜单中选择“标准偏差误差线”,点击后观看条形图,在图形右侧出现一个误差线系列,该误差线表达的是基于当前样本所估算出的总体数据的波动情况;

  • 06

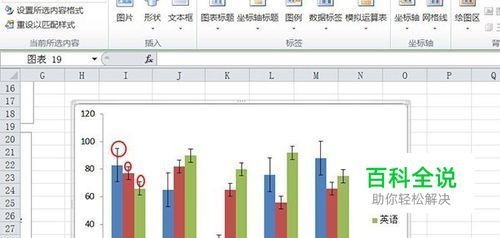

    现将三组成绩作于一张图,全部标注“标准误差误差线”,通过观察误差线的形貌来分析其意义,为了显示的明朗性,我们采用柱形图。从图形很容易看出,代表语文成绩柱形图的误差线较之其它两组为长,则取用该样本语文成绩的平均值 来代表总体语文成绩平均值的可靠性不佳;

  • 07

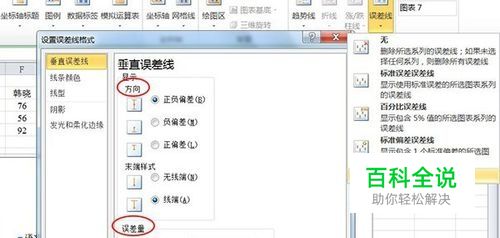

    另外,在误差线的“其它误差线选项”中,我们可进行误差线正负偏差显示、误差量的调节等操作,也可自定义正负偏差的数值,这部分内容比较简单,在此不赘述。
