回路电阻测试仪使用说明书
操作方法
- 01

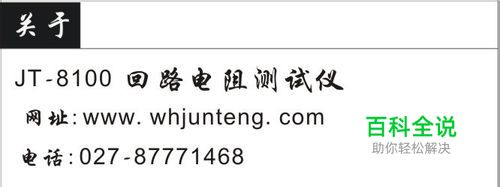

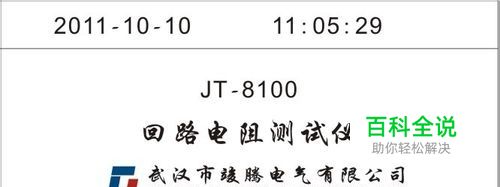

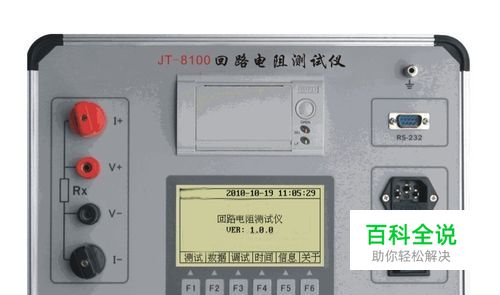

操作程序 仪器在使用前,请务必先接好接地线。 按下图所示将大电流线I+、I-和电压线V+、V-夹于待测电阻Rx的两端,电流线I+、I-位于外侧,电压线V+、V-位于里侧,夹接牢固,以免测试线中途掉落。 开机,稍等片刻后,出现主界面。开机后如果液晶对比度太淡或太深,请使用[+]和[-]调节对比度。 主界面一共有5个选项,依次为【测试】【数据】【时间】【信息】【关于】。 4.1 测试 【测试】选项,用于回路电阻测试。选择【测试】进入测试界面。 测试界面依次有3个选项。 【启动】,用于启动一次测试。 【100A】,用于选择测试电流,选择这个选项,将会在【100A】和【200A】之间切换。 【10 s】,用于选择测试时间,选择这个选项,将会在【10 s】【20 s】【30 s】之间循环切换。 按测试要求选择好电流和时间后,按【启动】开始测试。测试完毕后,仪器显示如下。 当完成一次测试后,将会多出两个选项【打印】【保存】。 选择【保存】,会提示“输入线路编号”。 请按实际情况改变线路编号,前五位为数字,最后一位为字母ABC。修改好后,选择【确定】,进入保存数据界面,选择一个01~100之间的序号。选择【确定】将把当前的数据保存到相应的序号下。 选择【打印】,将打印出当前测试结果。 4.2读取数据 在主界面下,选择【数据】,可读取存储于仪器上的历史数据。如下图。 按【上页】【↑】【↓】【下页】选择需要查看的数据,按【读取】,则显示出保存的数据,也可以打印出来。 4.3设置日期时间 如果机内日期时间有误差,可在主界面下选择【时间】进入“时间日期设定”界面。 按【←】【→】移动光标,按【↑】【↓】改变当前显示数值,按【确定】更新修改后的时间。 4.4仪器信息 在主界面下选择【信息】将显示出仪器相关信息,包括仪器编号、软件版本、机内温度、开机次数、测试次数、历史运行时间。可以方便了解仪器运行状况。 4.5关于信息 在主界面下选择【关于】将显示出厂家相关信息,提供相关联系信息。方便售后服务联系。 五、装箱清单 1、主机1台 2、测试线1套 3、电源线1根 4、合格证1张 5、说明书2份 附件: 断路器导电回路电阻标准参考值 (电气设备预防性试验规程) 型号 每相回路电阻(μΩ) 型号 每相回路电阻(μΩ) SN1-10 <95 DW1-60G 200 SN2-10G 75 SW1-110 700 SN4-10 50~60 SW2-110I 180 SN4-20 50~60 SW3-110 160 SN4-10G 20 SW4-110 300 SN4-20G 20 SW6-110 180~220 SN5-10 100 SW2-220 400 SN6-10 80 SW4-220 600 SN10-35 <75 SW6-220 <400 DW1-35 550 SW7-220 <190 DW1-60 500 KW1-220 400 DW3-110 1100~1300 KW2-220 170 DW2-110 800 KW3-220 110 KW1-110 150 KW4-220 130 KW3-110 45 DW2-220 1520 KV4-110A 60 DW3-220 1200 DW3-110G 1600~1800 SW6-330 ≯600
