车牌识别一体机如何安装？
车牌识别一体机: 主要用于社区出入口管理,具有快速打开、安全、方便等特点，是车辆高频率出入通道的理想管理疏导设备。广泛应用于机场、小区、停车场、等车辆管理场所。
操作方法
- 01
一体机安装定位 1.定位：先定位现场车牌摆正的位置，再确定一体机立柱的位置，一体机尽量安装正对着车牌，这样可以保证车牌成像，进而保证识别率； 2.一体机安装在道闸前； 3.一体机距离虚拟线圈L1保持在3~6米； 4.一体机距离触发地感L2保持在3~4米； 5.一体机离地面高度： a)对于小区商场等以小车为主的现场，一体机离地面高1.4-1.5米； b)对于物流等以大货车为主的现场，一体机离地面高1.6-1.7米； 6.一体机俯角尽量推荐在10~40°之间； 附：一体机安装高度和对应有效识别距离的典型配比： 参考序号 有效识别距离D（米） 推荐安装高度H（米） 对应俯角C（度） 1 3 1.4 约20 2 4 1.5 约20 3 5 1.6 约20 4 6 1.7 约20 7.对于车辆上坡进入一体机视频画面的场景，安装方式和平路一样； 对于车辆下坡进入一体机视频画面的场景，一体机尽量装低，离地面1.4米高；
车牌成像调试
- 01
要点1：推荐触发时车牌像素值在140~160区间； 1.调试时可以参考: IE页面=>安装引导，确保车牌触发时比蓝色虚拟车牌稍大即可，具体调试方式如下图：先去勾，再变倍，最后聚焦；
- 02

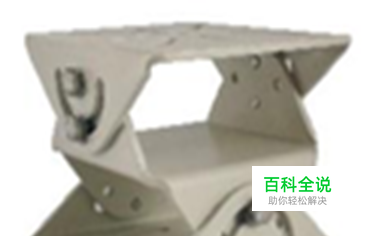

要点2：触发时尽量确保车牌水平，推荐安装三维万向节，如下图：
- 03
通过三维万向节把一体机画面上的车牌摆水平，摆水平后的效果参考如下：
- 04
错误的安装如下图，车牌倾斜，会影响识别率：
- 05

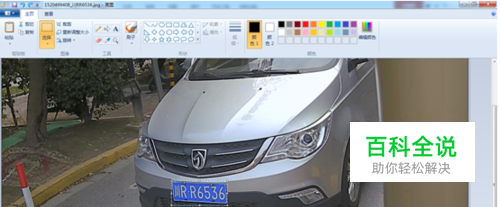

附：测量触发时车牌像素值的方法：下载IE的历史记录图片，用windows自带的“画图”工具软件打开图片，选中图片中的车牌，状态栏将会显示车牌的像素值大小，如下图：
- 06
如上图显示： 整张图片是1280X720像素，车牌是153像素，位于推荐的140-160像素区间；
虚拟线圈的绘制
- 01

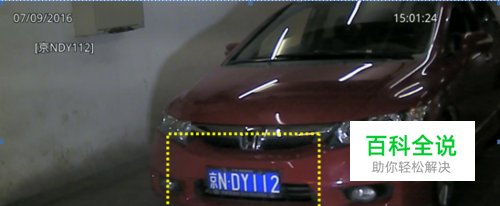

说明：虚拟线圈，即电子线圈，当车牌进入虚拟线圈时就会触发，输出车牌识别结果。 要点1：确保虚拟线圈整体位于画面的下半部分，支持不规则四边形； 要点2：绘制步骤：“IE登陆”=>“安装引导”界面， ，点击左图中的“小车”图标，绘制完点击右边的“保存”按钮； 绘制原则：“下三分之一”原则： 虚拟线圈的上线在视频高度的下三分之一处，下线可以拉倒视频画面的底部， 左右宽度确保所有来车车牌都能触碰到虚拟线圈即可；
- 02
如上图：黄色虚拟线把画面高三等分，虚拟线圈的上线就绘制在下三分之一水平线附近，虚拟线圈的下线绘制在画面底部附近；
识别区域的绘制
- 01

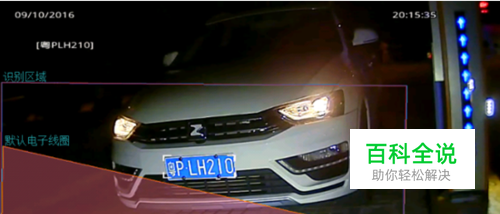

说明：车牌进入识别区域才开始识别，区域外的车牌不识别，使用识别区域的功能可以屏蔽场景中无效区域的干扰（例如路面过往的车辆等等），提高识别率； 要点1：所有场景都必须绘制识别区域！！！
- 02
要点2：把车牌在画面上的有效运动范围都包括进来即可，支持不规则多边形； 绘制步骤：“IE登陆”=>“安装引导”界面， ，点击左图中的“六边形”图标，绘制完点击右边的“保存”按钮； 附：鼠标双击识别区域某条边，就会多一个顶点，支持不规则多边形； 注意：和识别区域重叠的虚拟线圈部分才是有效的。
外置补光灯的安装指导
- 01
说明：推荐在所有的现场都安装外置补光灯； 要点1：硬件参数要求：白色停车场专用LED补光灯，20~30W，聚光角度15~45°；
- 02
要点2：安装要求：优先推荐安装在触发区域之前的1~2米处，或者安装在固定一体机的立柱上，和一体机保持0.5-0.7米距离； 要点3：角度要求：外置补光灯的亮斑打在触发区域的车牌处即可； 附：外置补光灯安装在触发区域之前的1~2米处，如下图中的L在1-2米之间即可：
- 03
或者安装在同一根立柱上，如图，补光灯和一体机距离H在0.5-0.7米之间
- 04
最终识别效果如下图：
内置补光灯的设置
- 01
说明：在安装了外置补光灯的情况下，把一体机内置补光灯亮度调至最低； 要点：出厂默认时3等级，“IE登陆”=>“安装引导”界面，把内置灯亮度调至最低； 内置灯滑动块移至最左边 附：，如图，把滑动块移至最左边。
- 02

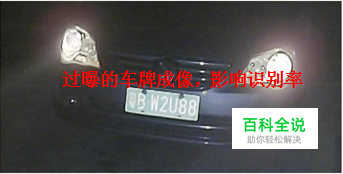

若内置灯亮度等级过高，车牌容易过曝，如下图：
- 03
最终识别效果如下图：
