AUTOCAD中不使用插件如何给点标注坐标？

2024-03-27 19:50:45

AUTOCAD中不能够给点标注坐标，怎么办，下面的方法你可以试一下。

操作方法

01

打开autocad,如图所示，我们要给如图的圆标注坐标，怎么操作呢，
02

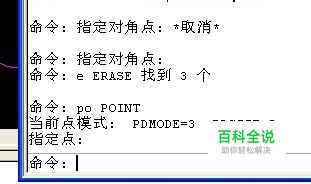

首先我们要获得点坐标，我们可以使用PO点命令，在圆心位置绘制一个点。如图所示。对象捕捉的时候，你可以把圆心捕捉开启。
03

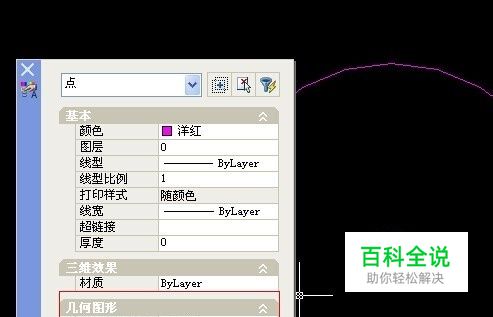

双击这个点，在特性窗口中绘制我们可以看到圆心的坐标。
04

这个时候你可以复制到记事本上修改成自己想要的格式。
05

当然我们也可以使用快速计算机来获取坐标值。如图所示，在工具栏位置点击“快速计算器”
06

点击“快速计算器”上点击“获取坐标”按钮。再拾取点就可以快速获取点坐标。
07

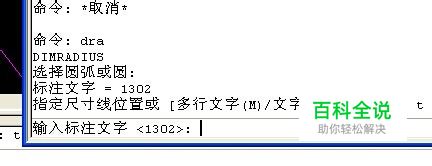

下面我们再使用DRA命令，空格后，点击拾取圆。再输入T后空格。
08

这个时候你可以直接将记事本的坐标复制，
09

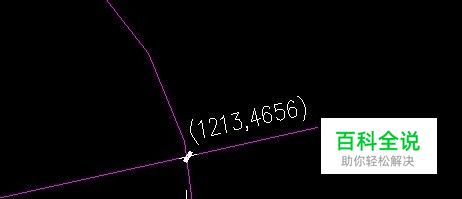

也可以使用“快速计算器”直接将点击“将值粘贴到命令行”按钮。只不过你要将坐标值做一些修改。最后我们点击确定就可以完成坐标点的标注。
