如何设置solidworks2014钣金成型文件夹？

2024-04-11 14:37:31

最近在学习solidworks的筋板模块。感觉甚好！深深地被sw的强大功能所折服。不过今天遇到一点小问题，经过多次尝试才得到解决，下面就来介绍一下。

操作方法

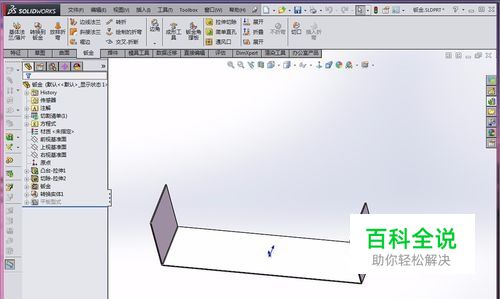

01

做钣金设计经常会遇到添加成型工具的情况。solidworks也有这方面的功能，可是刚刚安装完的solidworks设计库文件夹是没有启用成型【工具文件夹的】需要自己设置。首先打开solidworks软件，新建一个钣金文件。

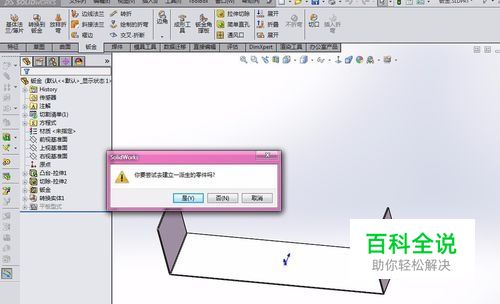

02

在右侧的任务栏点击【设计库】，找到【forming tools】的文件夹，里面都是一些常用的成型工具。此时拖动添加到钣金文件提示建立派生零件。

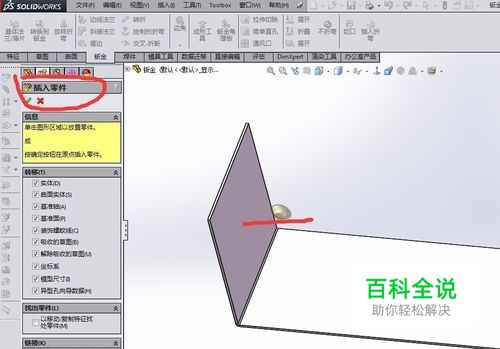

03

如果点击【是】就会出现弹出【插入零件】对话框。这种情况是不能编辑特征的。

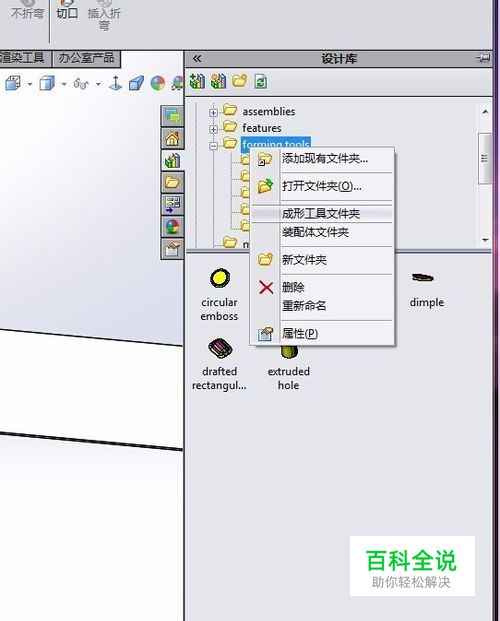

04

所以退回上一步，右击【forming tools】文件夹，点击下拉菜单中的【成型工具文件夹】，弹出对话框，点击是。选中后前面有个黑色的对号。

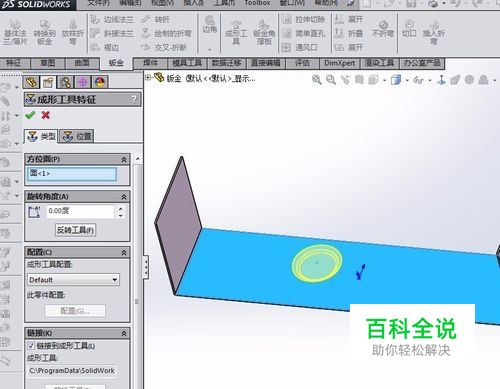

05

此时再拖动添加工具，就会弹出【成型工具特征】窗口了。

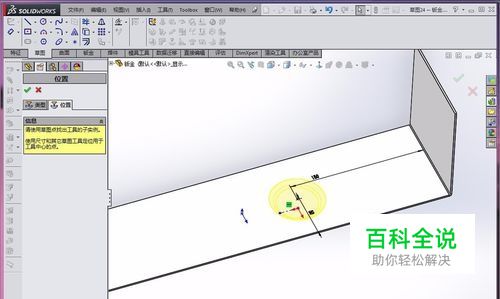

06

点击【位置】按钮，进入草图，选择【只能尺寸】命令，编辑工具体的位置。编辑完成后点击对号确定

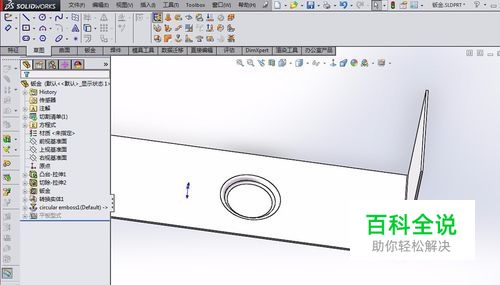

07

回到【成型工具特征】对话框，点击对号确定，生成特征文件。
08

谢谢大家，以后有了问题会及时上传，希望大家持续关注。
