UML中实例说明的介绍
uml建模里面的实例说明
实例说明(InstanceSpecification)是模型中对一个实例或者一组实例的描述。该描述可以包括也可以不包括实例的全部细节。
操作方法
- 01
Trufun 2015系列产品创建实例说明操作如下：选择左边工具栏或者绘图区快捷菜单中的实例说明，如下图。
- 02
在绘图区点击创建实例说明元素，会弹出如下图对话框。
- 03

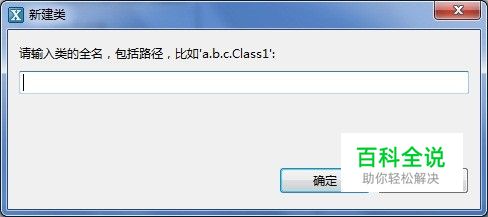

选择新建分类符，会继续弹出新建类、新建接口对话框，选择其中之一，会弹出如下输入分类符名称对话框
- 04

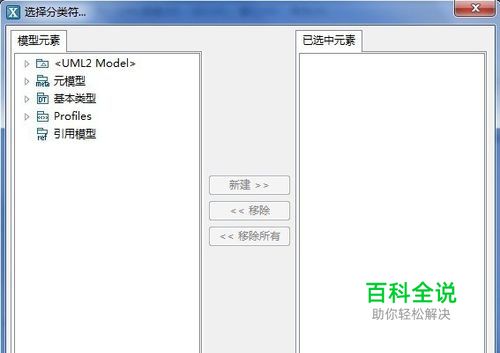

点击选择分类符，弹出如下对话框，选择相关分类符。
- 05
和实例不同，实例只作为具体的个体存在于执行的系统中，而实例说明或多或少是精确的。实例说明由槽(Slot)组成。选中已创建的实例说明，在绘图区会出现一个创建槽的快捷工具，如下图。点击，就可以为当前实例说明创建槽。
- 06

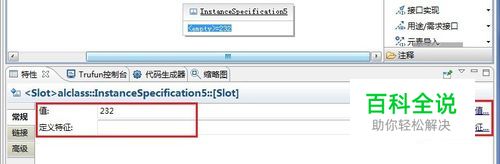

槽的属性对话框如下，可以对曹定义值和特征：
- 07

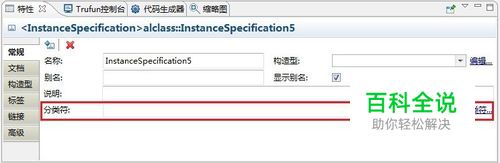

实例说明的属性对话框如下图。
