CAD样式设置和应用

CAD作为一款可视化的绘图软件,具有丰富的绘图和编辑功能,广泛应用于机械、电子、建筑等行业。工程制图时经常会用到尺寸的标注和文字的描述,它可以快速地标注各种类型的尺寸,也可以灵活的在绘图窗口任何位置写入需要描述的文字。
下面以CAD 2007为例来介绍一下CAD样式的设置及应用。

设置文字样式

  • 01

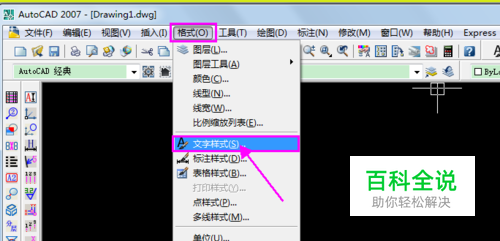

    文字样式的设置关系到写入的字形、字高、比例等,要想达到理想的效果,首先要对它进行正确的设置,我们可以从菜单栏【格式】下点击进入文字样式设置对话框。

  • 02

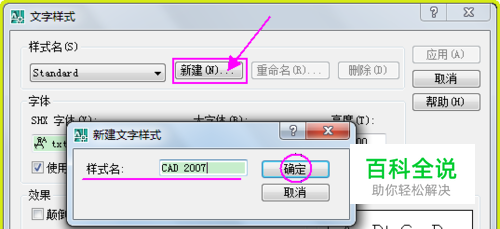

    为了方便区分开来,新建一个自己喜欢的文字样式名,例如CAD 2007,亦可以是中文,这个是没关系的。

  • 03

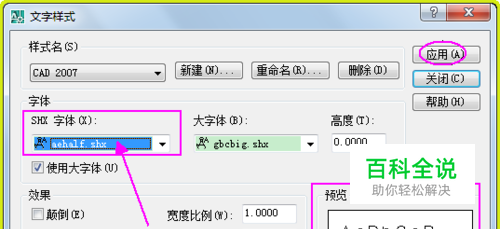

    根据预览的窗口,选择自己喜欢的字体,然后点击【应用】使之生效。到这里就完成了字体的设置了。

设置标注样式

  • 01

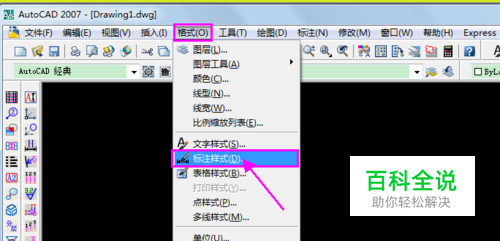

    设置标注样式较之字体样式多了更多的选择项,这里择重点说明。同样在菜单【格式】下进入标注样式设置对话框。

  • 02

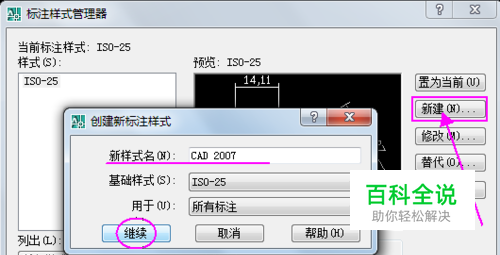

    在“标注样式管理器”上新创建一个标注样式名,然后点击“继续”进一步对各属性进行设置。

  • 03

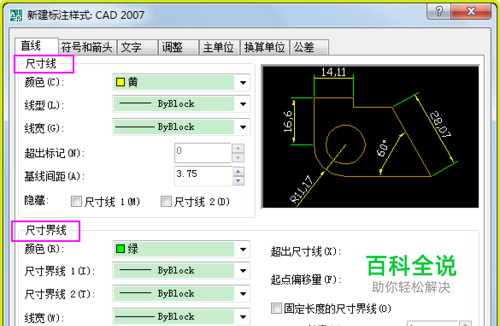

    在【直线】选项下,可以设置“尺寸线”和”尺寸界线”的颜色、线型、线宽等,在右边窗口可以看到不同选择的结果,很直观的。

  • 04

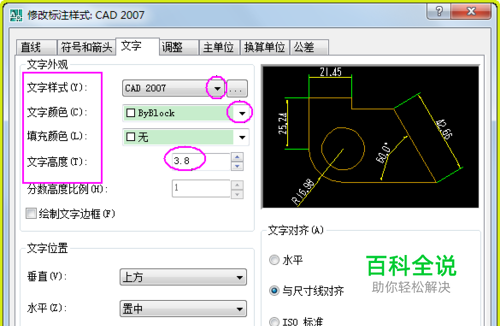

    在【文字】选项下,文字样式选择新建的样式名,颜色、字高根据绘图需要进行设置就好。

  • 05

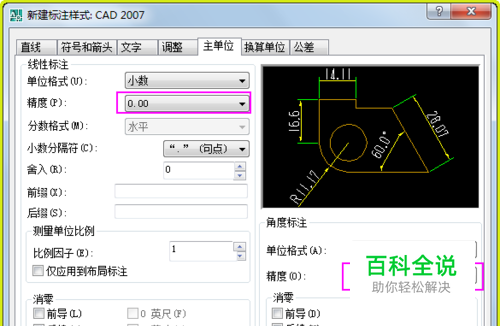

    在【主单位】选项下,精度的标注也是很重要的,小数点越多精度就越高,而精度又分为线性标注精度和角度标注精度,对于制图要求不是很高的,可以把线性标注精度设为有小数点两位,而数角度标注精度设为有小数点一位就行了。 到这里也完成标注样式设置了。

    应用一

    • 01

      既然设置了文字样式和标注样式,那就是为了把它们应用到当前的绘图上,要如何操作呢? 方法是很简单的,在标注之前分别点开文字样式控制和标注样式控制下拉栏,分别选取创建的文字样式名和标注样式名即可,这时标注尺寸和写入文字就是你设置好的样式了。

    应用二

    • 01

      建立图形模板如果想以后继续调用创建好的文字样式和标注样式,那么记得创建图形模板,不然退出CAD就不能再找到了。怎样创建和调用呢?首先,使文件另存为dwt图形样板文件。

    • 02

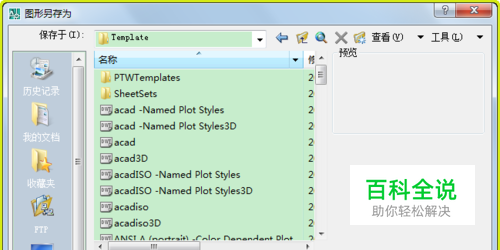

      在下图,文件类型栏点选dwt格式,输入文件名确定保存。

    • 03

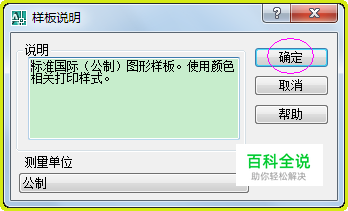

      之后会弹出一个样板说明框,点击确定就建立了图形模板文件了。

    • 04

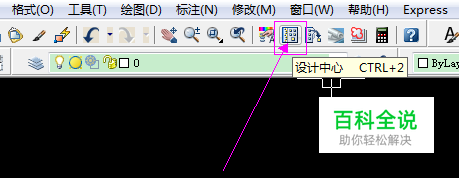

      调用图形模板调用图形模板需要用到【设计中心】命令,快捷键是Ctrl+2或者直接打开工具栏的【设计中心】命令图标。

    • 05

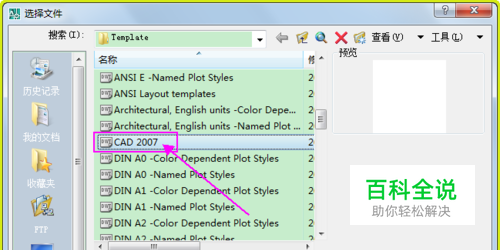

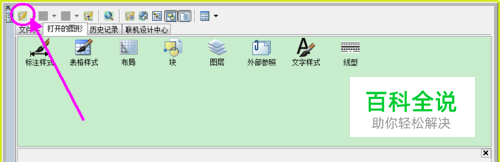

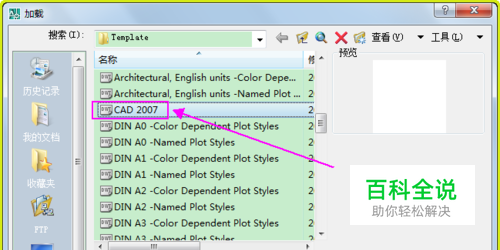

      由于是第一次调用,设计中心没有图形模板的记录,所以首先让CAD设计中心记忆图形模板文件的路径,那么下次直接调用就可以了。在跳出的【设计中心】对话框上打开文件,找到模板文件打开。

    • 06

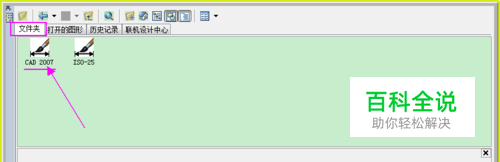

      这时回到【设计中心】对话框,在第一个【文件夹】选项下就出现了创建好的标注样式名了。

    • 07

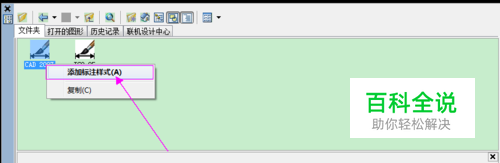

      我们最终的目的就是调用它,右击鼠标添加标注样式,最后重复“应用一”操作就大功完成了,以后要调用都是如此操作。

    应用三

    • 01

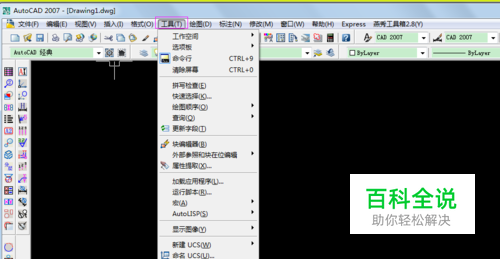

      如果是经常在新建的CAD窗口直接绘图,希望每次打开CAD,文字样式和标注样式都创建的样式,那么请按以下操作。 首先打开菜单栏的【工具】,其下拉菜单的【选项】进么设置。

    • 02

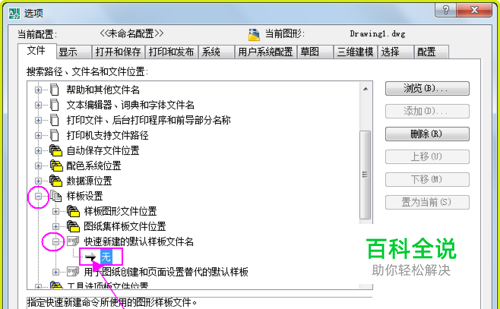

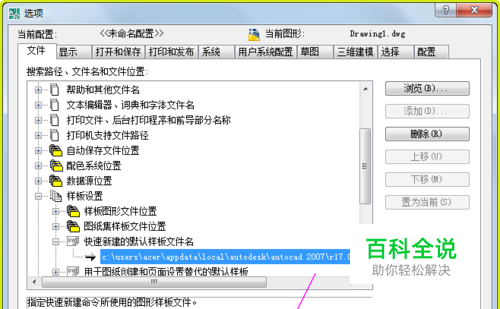

      在【选项】对话框下找到“样板设置”,“快速新建默认样板文件名”,双击箭头打开图形模板文件。

    • 03

      最后确定就可以了。以后每次重新打开CAD,文字样式和标注样式都是你想要的样式了k
