三星 Galaxy Note 3 维修更换部件拆解教程
有朋友问我自己的三星Note 3像头坏了不知道从何入手更换，能不能做个拆解示范教程，今天就为大家拆解这部三星Note 3，如果需要自己更换内部部件的同学可以围观上来学习下。
操作方法
- 01

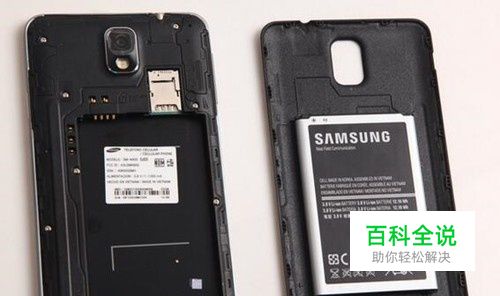

首先将机器关闭，扣开后壳并去除电池（如果机器内有SIM卡或SD卡请去除电池后也一并取出）。由于Note3采用了可拆卸式后盖及电池设计，所以拆卸过程相比当前一体机身设计的机器拆解相比较为容易
- 02

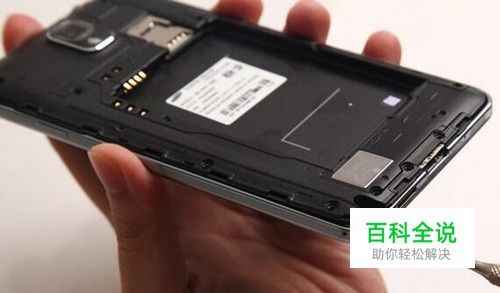

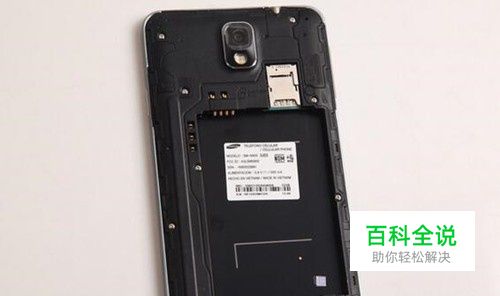

取下后壳及电池后我们来看下机身，Note3的机身外壳由12枚飞利浦螺丝固定，这使得机身内部部件相当稳定，过多的螺丝固定标志着拆解必定繁琐。
- 03

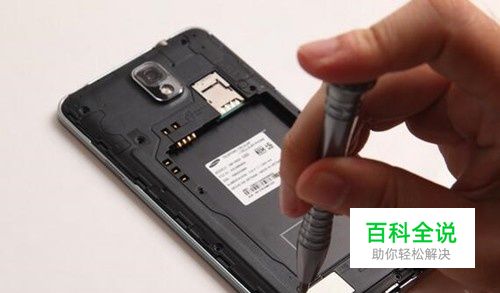

接下来拿出准备好对应的螺丝刀进行一一拆卸
方法/步骤2
- 01
螺丝全部卸掉后拔出S Pen手写笔，千万不要直接用撬棒硬拆，不然会搞坏的。
- 02

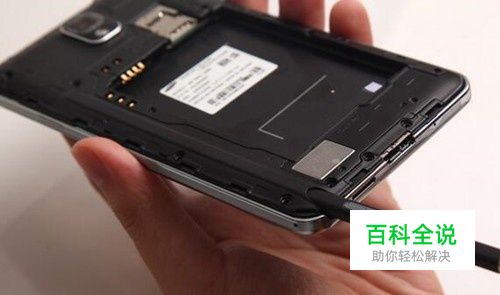

取出s pen手写笔后，使用撬棒从s pen手写笔入口小心撬开一个缝隙，然后慢慢地向周围扩散。
- 03
由于机壳采用公母扣卡扣住的所以利用撬棒轻轻的撬开一周，后盖基本就可以安全取下了
方法/步骤3
- 01

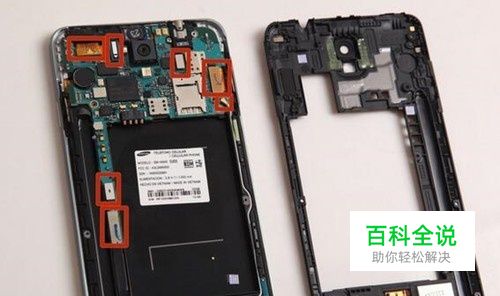

取下机壳我们可以看到主板上有七处btb排线连接处，这些btb连接为小板、屏幕、光感等排线。
- 02

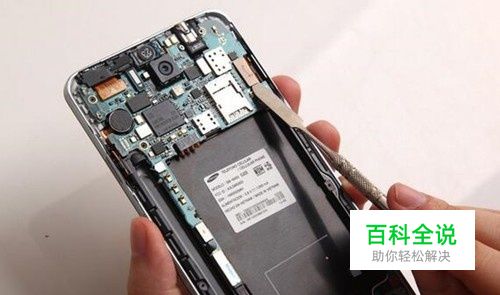

接下来使用塑料撬棒将其一一分别拆开，这样主板就可以轻松取出了
- 03

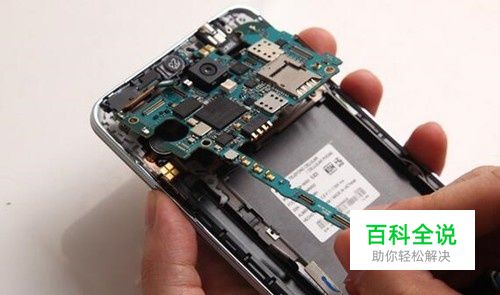

断开所用的排线找一个合适的位置用手小心地取出主板即可
方法/步骤4
- 01

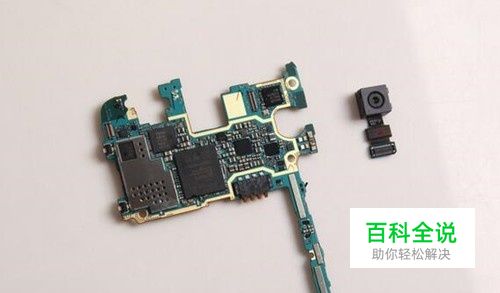

取出主板后我们可以看到摄像头btb在主板的另一面连接着，想要更换这颗摄像头必须取出主板才能更换
- 02

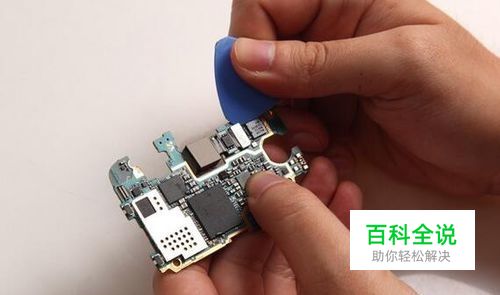

用准备好的拨片断开与其主板相连的btb扣卡摄像头就可以取下了，如果摄像头坏了，想要更换摄像头，把购买的新的摄像头装上即可。然后按照拆解步骤把主板按照拆解步骤装回去即可。
- 03

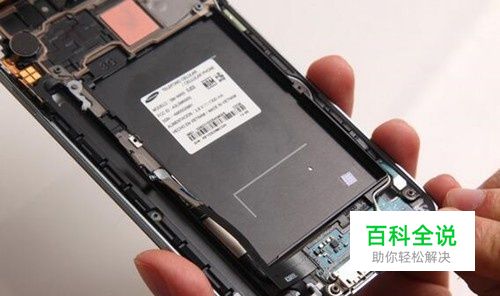

我们继续拆解。接下来我们拆解小板部分，首先断开这根射频电缆线，使用准备好的塑料拨片小心拆开并取出天线电缆
方法/步骤5
- 01

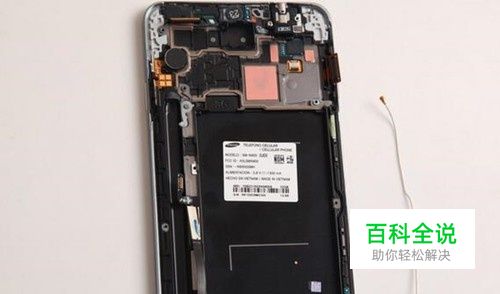

取下后的天线电缆
- 02

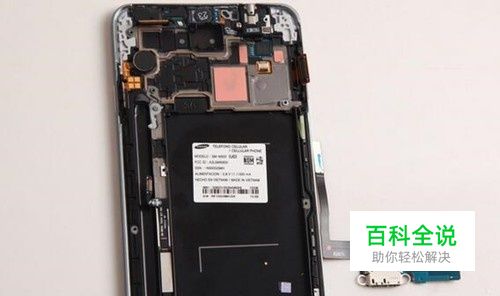

接下来我们拆解小板，由于小板是黏在机壳上的，所以必须使用撬棒辅助拆解，用撬棒从合适位置小心插入小板底部小心并适当用力地撬开USB小板
- 03
取下后小板照片，可以看到小板上部件不是很多。如果你的数据充电接口坏掉了可以自己买个小板自行更换。
方法/步骤6
- 01

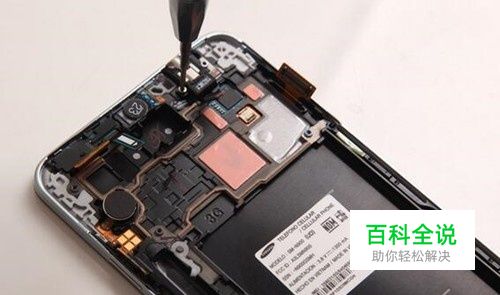

接下来我们回到顶部，耳机模组是用螺丝固定，如果这个部件坏掉了也可以自己购买一个自行更换，卸掉固定耳机的两个螺丝耳机组件就可以取下了
- 02

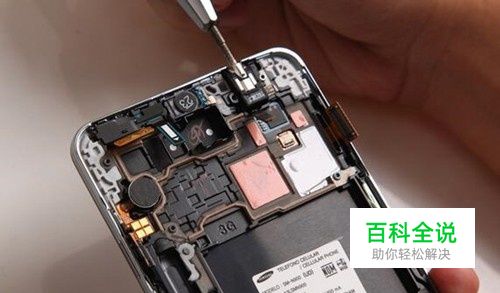

螺丝卸掉后用螺丝刀从外部一挑耳机模组便可取下
- 03

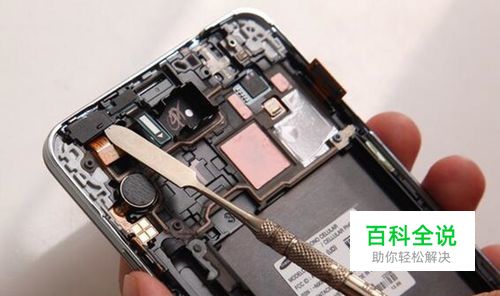

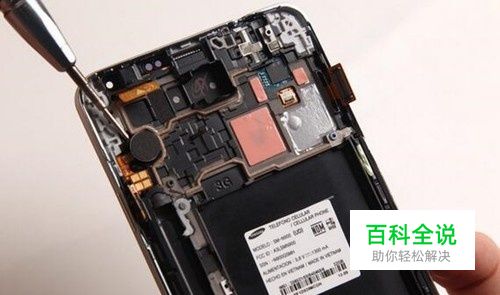

接下来我们拆解前置摄像头和传感器，首先拆掉前置摄像头和传感器上的金属支架。
方法/步骤7
- 01

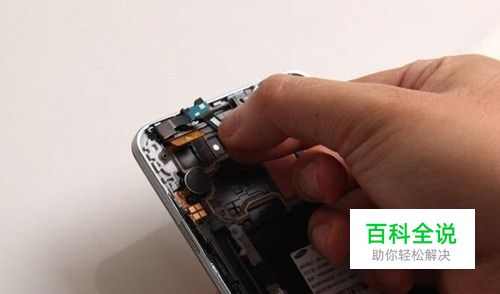

拆掉固定的金属支架后用手小心地取出前置摄像头和传感器模组。如果这个部件坏了个可以购买自行更换。
- 02

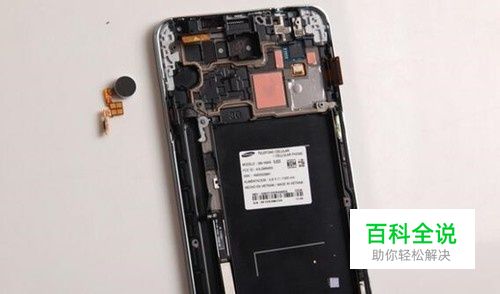

机壳上还有一个震子，由于是用黏胶固定在机壳上的，所以不是很好取下，可以利用螺丝刀或者撬棒辅助拆卸。
- 03
由于电源键和震子是在同一排线上的，所以拆解需要注意点。如果电源键或者震子任意一个坏掉，更换就要整个部件全部换掉。
- 04

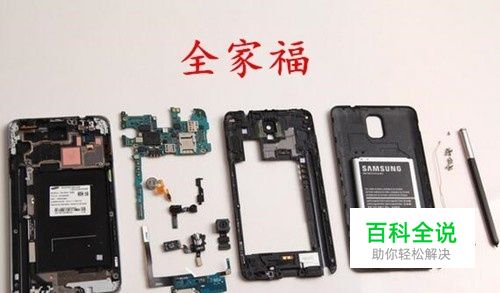

屏幕拆解更换需要风枪加热，而且有一定风险，所以这里就不做演示，如果屏幕破碎需要更换也可以自我进行更换，（整个屏幕带框全部更换，但是估计价格有点贵） 拆解到这里就结束了，最后来张全家福
- 05
总结： 由于不是一体机设计，拆解相对来说较为简单，但是需要耐心和细心。内部部件基本都可以拆解更换，如果某个部件损坏掉无法使用，可以购买一个部件进行更换。 拆机有风险！拆机需谨慎！ 喜欢动手的小伙伴可以围观上来，我们可以一起学习讨论
