如何用ArcGIS对扫描的纸质地图进行精确地理配准

通常我们在网上下载的纸质地图的扫描图片缺少空间参考信息,无法在GIS软件中与其它地图层叠,因而无法进行数字化等操作。这时候就需要用到地理配准(Georeference),使图片上每个点都有确定的坐标。当图件上没有注明地理坐标系和投影类型时,只能通过一些控制点坐标和校正模型(如仿射)粗略配准;反之,则可预先指定图片的投影类型,选取控制点进行精确地理配准。

操作方法

  • 01

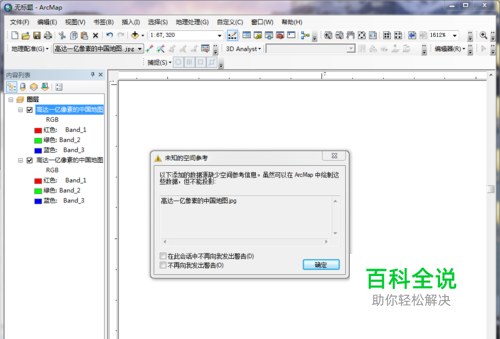

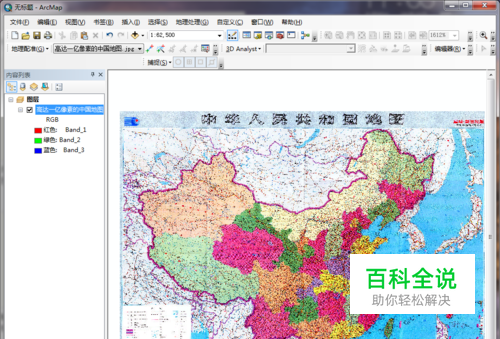

    以一幅下载的纸质版中国地图为例。在ArcGIS中打开该地图。可以看到缺乏空间参考信息的提示,点击确定加载地图。

  • 02

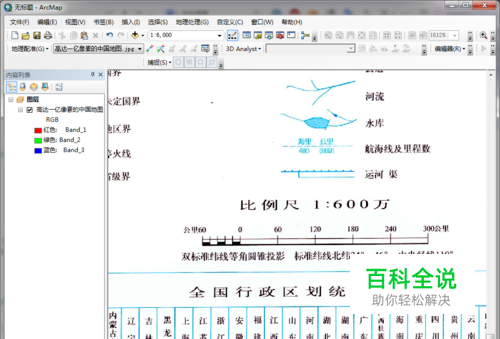

    查看地图的地理坐标系和投影类型。在本例中,放大地图到左下角,可以发现投影的类型已经给出。查阅资料可知该图地理坐标系应为西安80坐标系。其它地图可自行查找相关信息。

  • 03

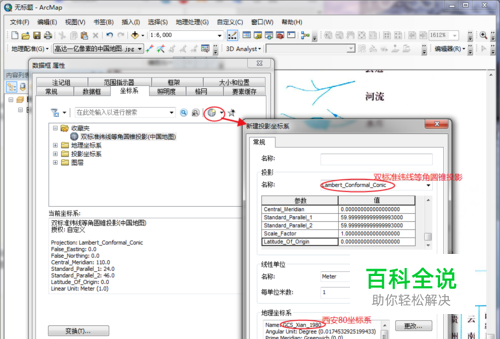

    设置数据框的地理坐标系和投影类型,为地理配准作准备。右键->数据框属性->坐标系选项卡。由于列表里没有这张地图的投影坐标系,因此新建一个。按照地图提供的信息输入坐标系和投影的类型和参数。新建好后,设置为数据框的坐标系。(注意:新建坐标系名称不能含中文)

  • 04

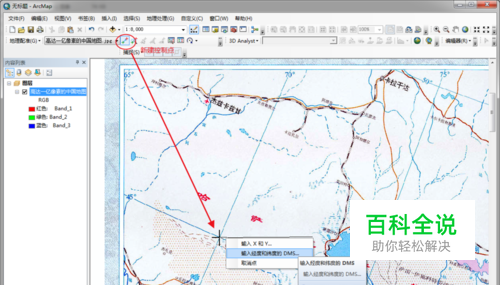

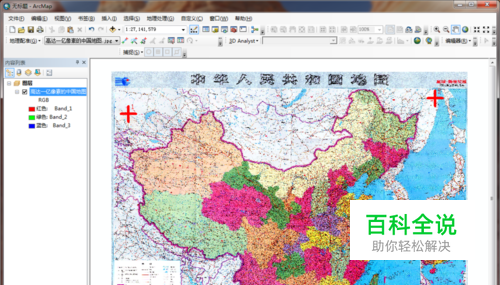

    输入控制点坐标。打开Georeference工具条,选择这幅地图。新建控制点并右键输入经纬度。可以在经纬线交点上建立控制点。控制点应在地图上较均匀地分布。

  • 05

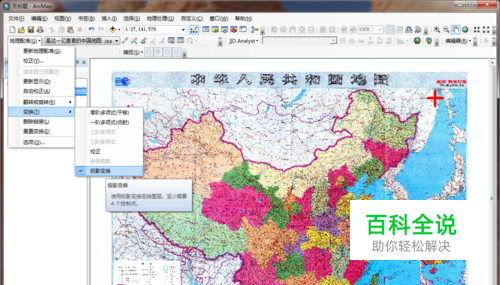

    进行地理配准。当控制点达到四个或以上时,可以以“投影变换”的方式配准地图。

  • 06

    检查配准效果。在数据框中添加经纬网,可以检查是否和图上的经纬网重合,重合说明配准效果好。

  • 07

    输出配准结果。“校正”方式会对地图进行重采样保存到数据库。“更新地理配准”会在源图片所在目录生成aux.xml的辅助文件,下次在ArcGIS打开这张图片会在辅助文件里读取空间参考信息。
