如何在AutoCAD中建立图层【百科全说】

AutoCAD是一个在国际上广为流行的绘图软件，它主要用于二维绘图、详细绘制、设计文档和基本三维设计。很多初学者在下载了AutoCAD软件之后会比较茫然，不知道如何使我们绘制的图形更加美观（即改变线宽、线型，以及改变线条颜色）这就需要我们在文件中建立起图层。

操作方法

01

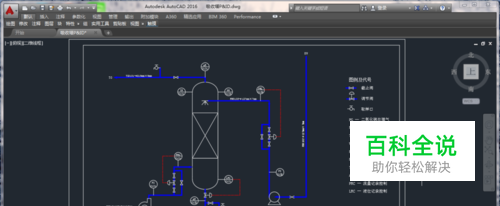

本次讲解依旧是以AutoCAD2016版本为例，其他版本同理，没有较大改变。首先我们要在功能面板上找到“图层”这一栏，如图所示：
02

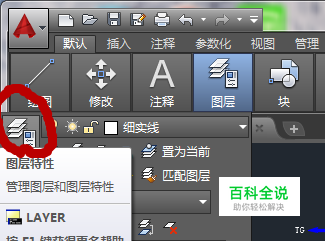

点击鼠标左键，可以看到跳出一个对话框，如图。上面有许多按钮，这次我们所要用到的是“图层特性”这一栏，鼠标左键点击“图层特性”。
03

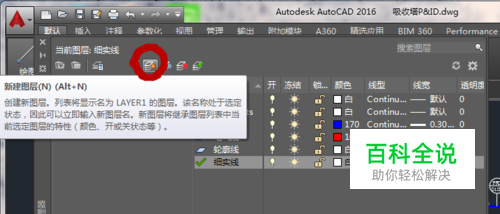

打开“图层特性”，弹出如图所示对话框，大家可以看到，这里面有我已经建立好的6个图层，每一个图层都可以选择不同的线条颜色、线型和线宽。如果要建立新图层，则可以鼠标左键点击如图红线部分“新建图层”来建立新的图层。
04

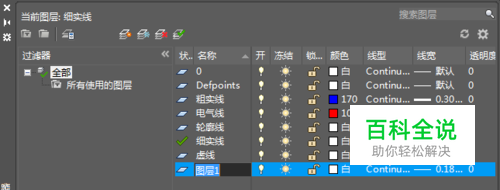

点开“新建图层”，如图所示，状态栏里就会出现一条新的图层，图层名默认为“图层1”，你可以改成你所想要的图层名，这个关系不大只是便于区分。
05

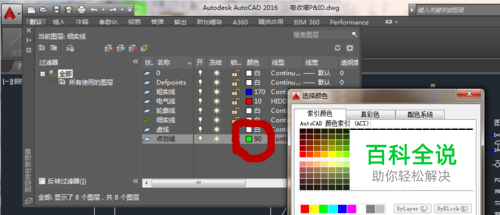

然后你就可以把该图层修改成你所想要的样子了。如图所示，红线部分鼠标左键点击可以图层的颜色进行修改，我把它改成了青色。
06

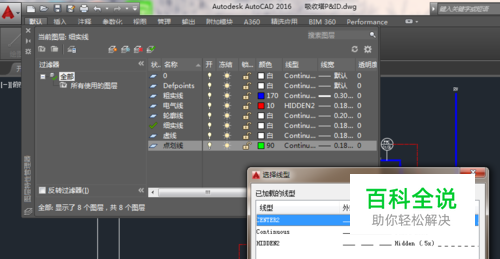

鼠标左键点击图中红线部分可以对该图层线型进行对应的修改。如图，我的图层名是“点划线”，所以在线型中选中“点划线”一栏就可以了。
07

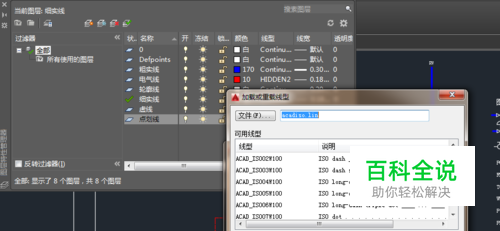

当然，一般刚运行AutoCAD软件的时候，线型里边只有默认实线这一栏，这时候就需要我们自己去加在其他线型。如图所示，点击“加载”这一栏，我们可以看到会弹出许多新的线型，这时候你只要选中你所需要的线型，点击“确定”就可以加载到线型栏里了。
08

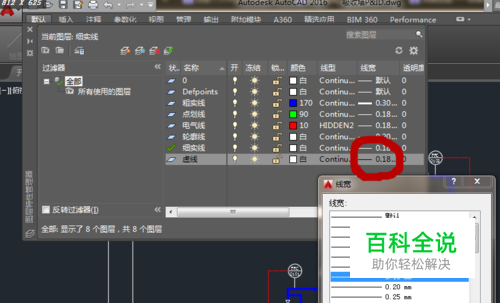

最后，就是对线宽的修改了。图层新建的时候都是默认线宽，在进行工程图设计的时候就必须对其线宽进行相应的修改，如图所示，鼠标左键点击红线部分就可以选择想要的线宽，然后点击“确定”即可。这样，一个图层就建立好了，同理可以建立其他图层。
