用CAXA绘制一个简单的工程图
用CAXA绘制一张简单的工程图，标注尺寸，以及主视图，向视图的标注。
操作方法
- 01

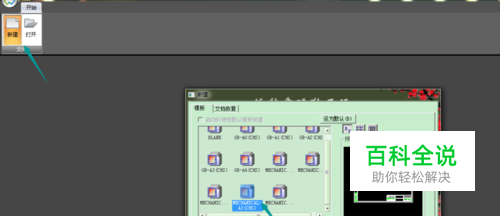

打开CAXA软件程序，选择标准的A3图纸；
- 02

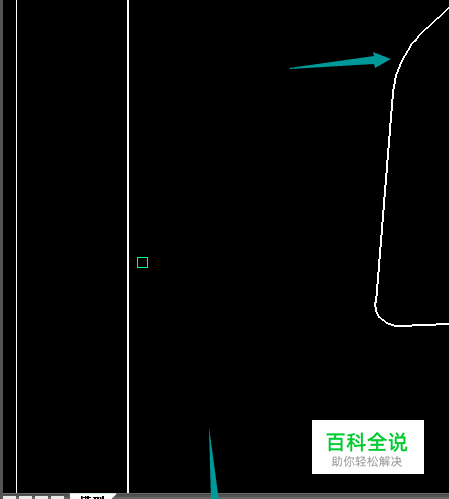

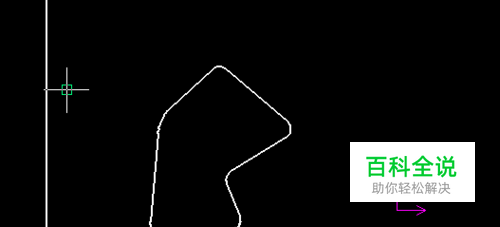

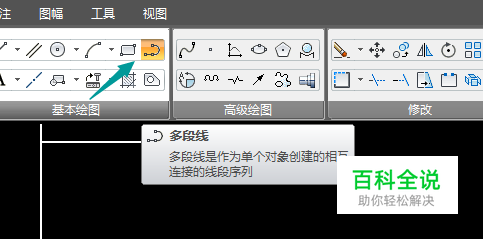

选择多线段，绘制一个封闭图形；顶点经行圆角过渡；
- 03

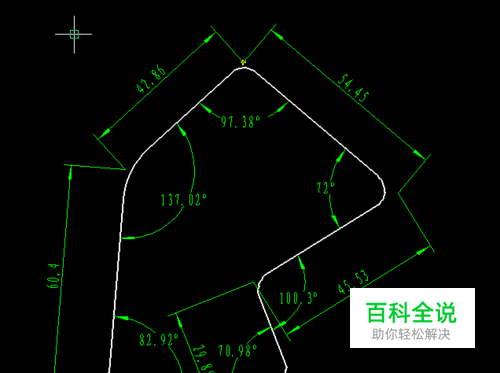

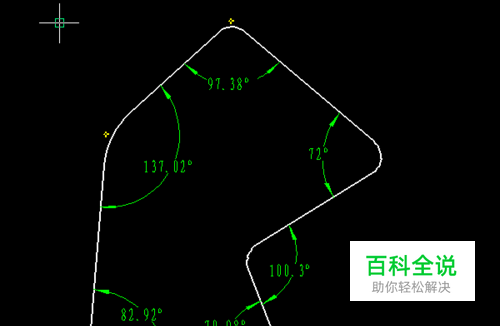

先标注角度；
- 04
在标注尺寸；并且标注厚度；
- 05

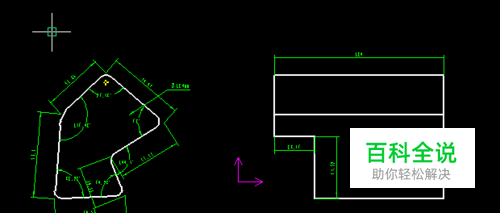

如果有特殊的部分在一个试图无法表示，还需增加视图；对增加试图经行标注；
- 06

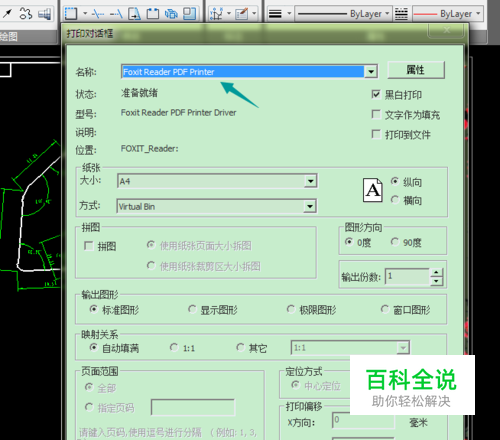

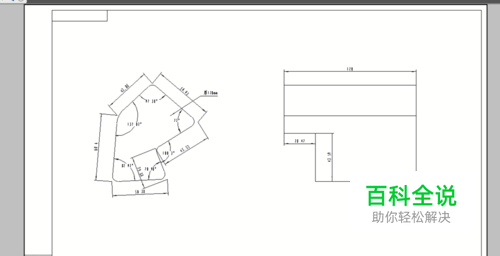

还要加上一些技术说明，这里就不在多说了，根据实际情况，比如锐角倒钝，等等。最后打印出图；一张简单的工程图就绘制好了。
