CAD2010怎样使用极限偏差标注

CAD中我们会经常使用极限偏差标注，所以在这里给大家简单的介绍一下，希望对大家有帮助。

操作方法

  • 01

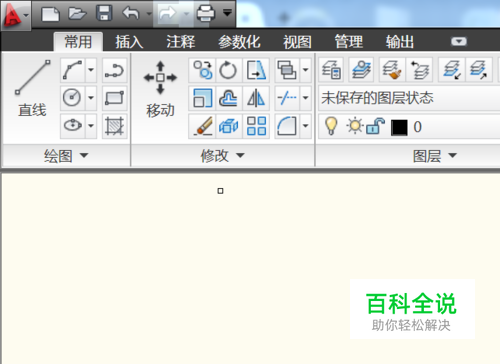

    打开CAD2010的版本，界面就是这个样子的。

  • 02

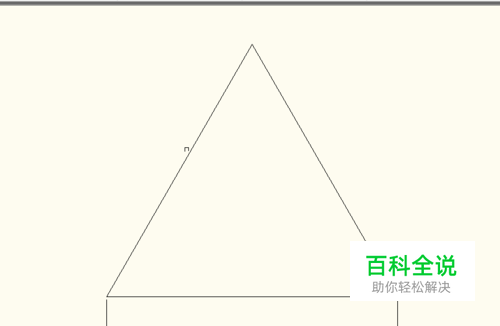

    我们就用这个简单的示例来做演示。

  • 03

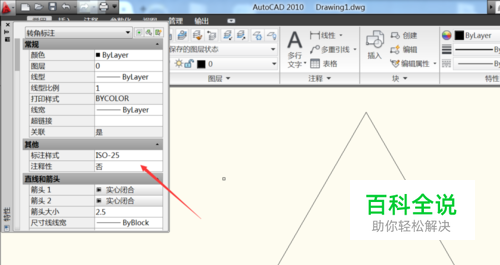

    然后我们双击一下这个直线标注就会出来一个特性框。

  • 04

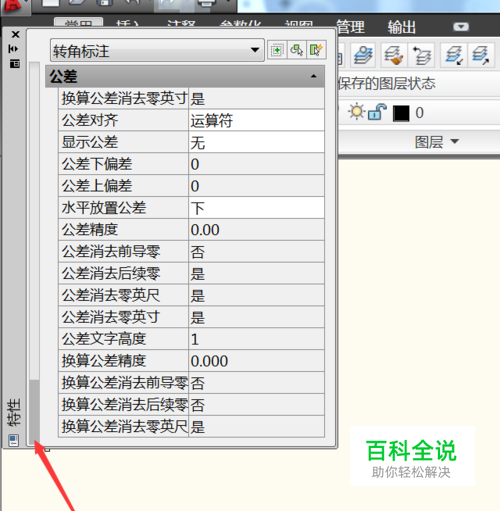

    然后我们滑动到最低端，在这里面设置。

  • 05

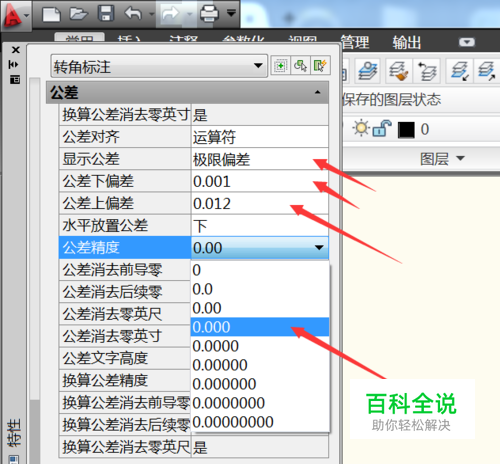

    然后把显示公差和上下偏差以及公差精度都改一下设置一下就OK，然后关闭特性框。

  • 06

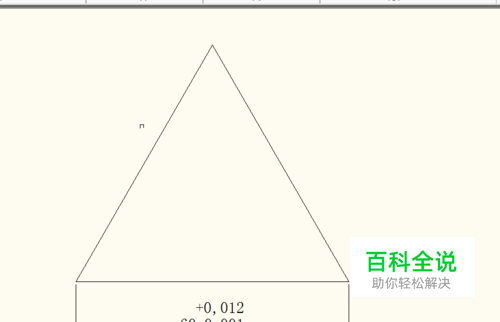

    然后在做一个直线标注我们就能看到这两个标注有明显的不同。

  • 07

    最后如果我写东西对你有帮助，顺手投票点赞支持一下，小编在这里谢过大家的支持。
