如何使用Visio2013画一般的结构图
Visio2013是一款很强大的画图软件，一般的规则简单的图形它都能画出来，下面就谈谈如何画一般的结构图。以冯 · 诺依曼计算机结构体系为例进行说明。
操作方法
- 01
先在Visio2013软件上新建一个空白文档。
- 02
新建后按住Ctrl滑动滑轮放大缩小，由于是矢量图，所以放大缩小都不会影响图片的质量。
- 03

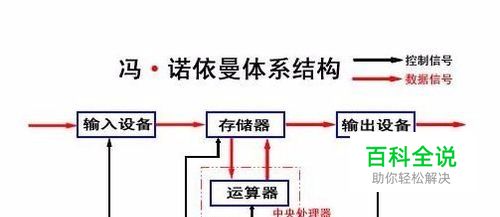

图为冯 · 诺依曼计算机结构体系。
- 04
先点击工具栏中矩形工具，然后画出冯 · 诺依曼结构体系中的方框。可以画出一个，然后复制粘贴。在Visio中移动图片时，他可以自动展现出对齐线，以便对齐。
- 05
然后再点击工具栏中的连接线工具，将框图中的各部分按照冯 · 诺依曼结构连接。连接时只需要按住鼠标左键不动，连接两个图形即可。此时要注意方向，要指向的方向是如何，比如是从第一个框图到第二个，那么就要从第一个框图连接到第二个框图。
- 06
连接好后，现在设置箭头，选中一条线，右击，选择“设置形状格式”，选择箭头末端类型，设置好箭头的末端类型。然后使用格式刷刷完所有连接线。
- 07
书写框内文字，直接双击方框，输入文字即可。
- 08
输入框外文字。选择文本框工具，
- 09
在空白处左击，会出现文本框，然后输入文字，在工具栏可调节文本的大小颜色。
- 10
绘制虚框。选择矩形形状工具。画出一个矩形。选择填充-无填充。然后选择线条的类型，选择虚线，颜色为红色。
- 11
那么一个冯诺依曼的结构体系就画好了，所以说Visio的画图功能很直观而且简单，熟能生巧。
