CAD尺寸标注的两种方法
CAD 中可以使用编辑标注尺寸命令，也可以使用夹点编辑命令进行尺寸标注，下面就为大家以文字为例讲解这两种操作。
方法一编辑标注尺寸命令
- 01

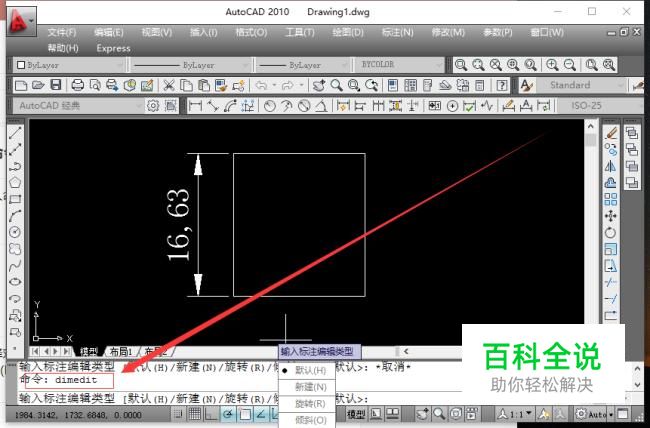

在命令输入行中输入命令“dimedit ”点击回车。
- 02

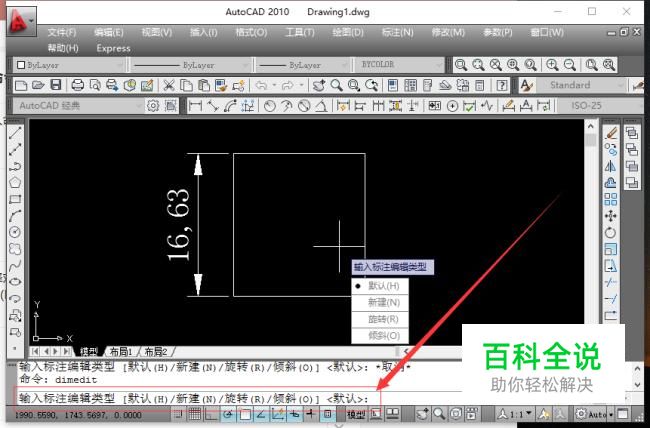

点击命令后出现选择对象后，选择对象命令行出现：输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认>。
- 03

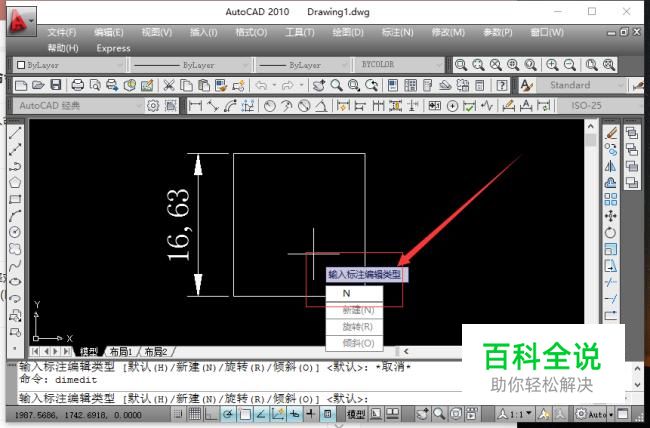

选择不同的操作就可以完成对标注文字的修改“输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认>”。输入N，点击回车键。
- 04

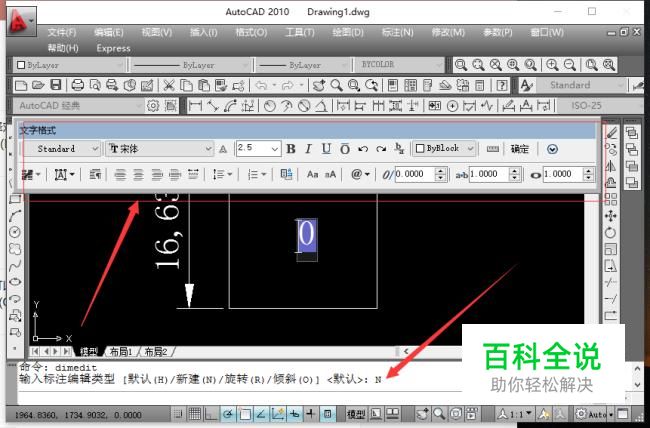

选择N按钮出现对文字的重新编辑。
使用夹点（以这个为例）
- 01
首先选择需要编辑的尺寸，出现夹点小方块。
- 02

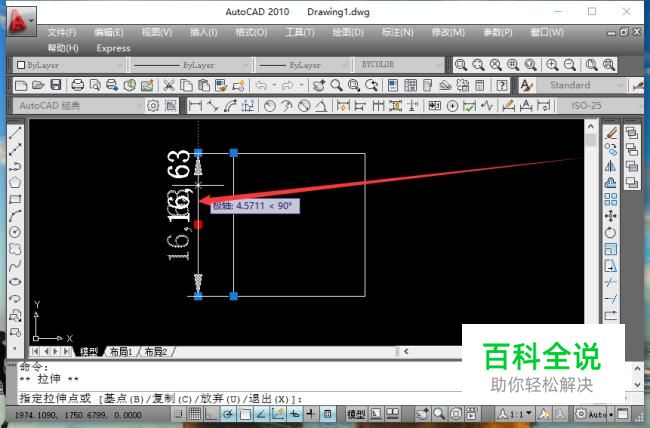

点击文字的小方块，鼠标点击右键，出现重新编辑文字标注。
- 03
点击文字重复编辑文字按钮。就可以使用鼠标拖动小方框移动文字摆放移动等操作。
- 04

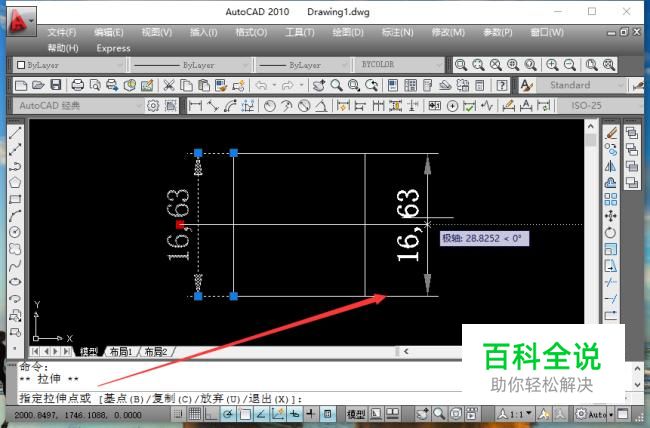

拖动小方框还可以对文字进行位移，使它在合适的位置。
