如何在CAD中填充图案图文

在使用CAD进行机械绘图时我们常常为一些图形界面填充不同的图案,下面我们们就来看看如何在CAD中填充图案图文的吧。

操作方法

  • 01

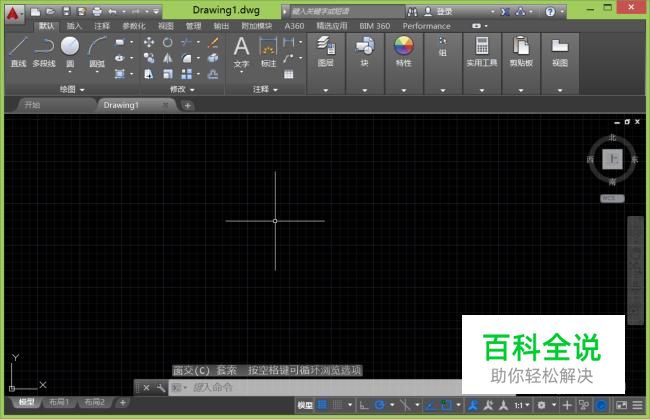

    在桌面上双击CAD快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

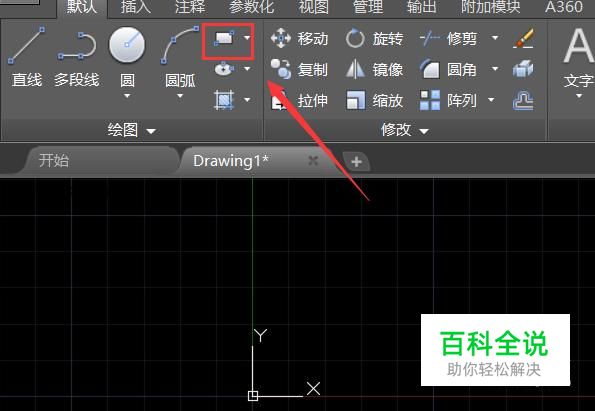

    在该界面内找到矩形工具,如图所示:

  • 03

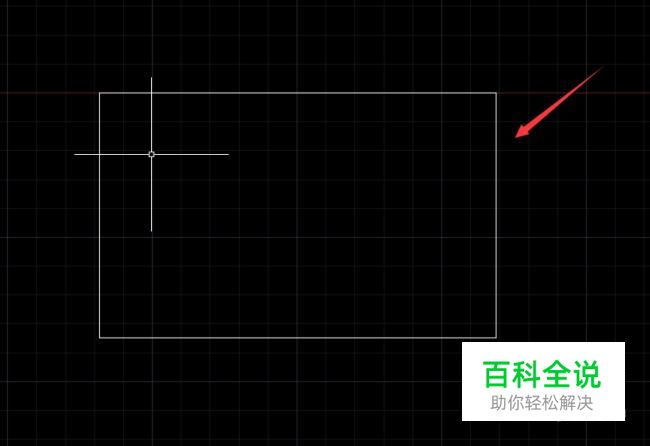

    使用矩形工具在绘图区里绘制一个矩形,如图所示:

  • 04

    再在工具区里找到填充选项,如图所示:

  • 05

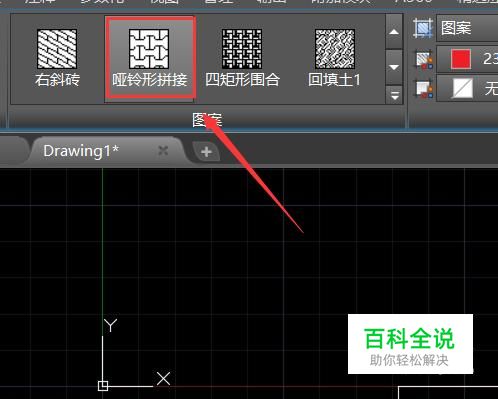

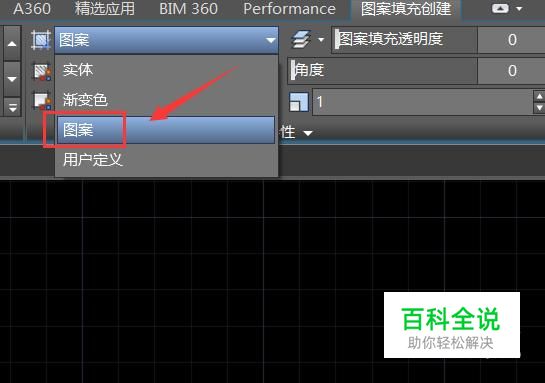

    点击填充选项进入其设置界面,在该界面内图案选择里找到选择图案选项,如图所示:

  • 06

    再在图案设置里选择一种图案,如图所示:

  • 07

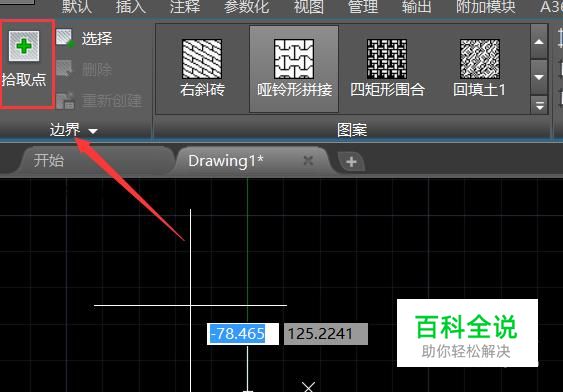

    再在填充操作设置里找到拾取点选项,如图所示:

  • 08

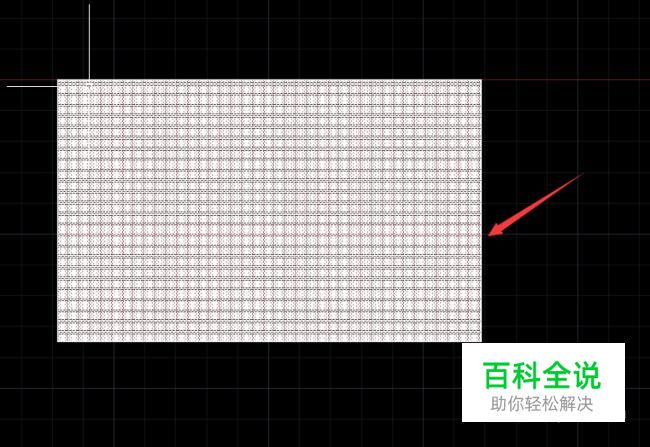

    点击拾取点选项,选择矩形作为填充的边框,按下回车键就填充上了该图案,如图所示:

  • 09

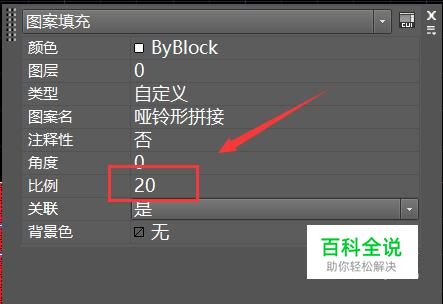

    在填充的图上双击鼠标左键,在弹出的对话框内设置比例为20,如图所示:

  • 10

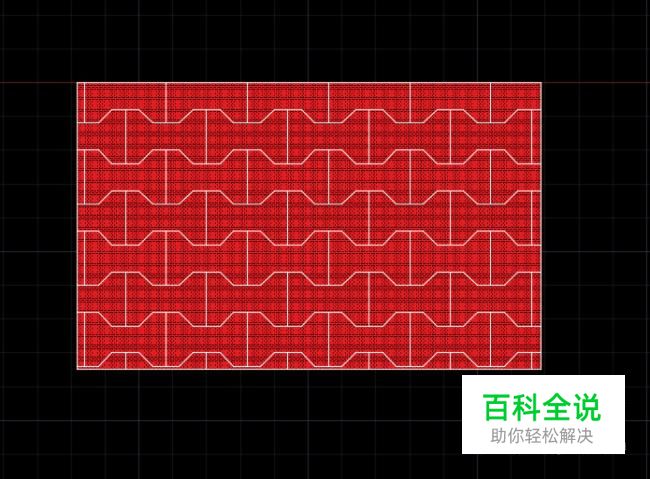

    设置完成后,关掉该对话框,最后的填充图案如图所示:
