CAD的图层建立是我们使用CAD的基本能力，我们在画大型设计图的时候，图层的建立是最最基础的，CAD图层的建立可以让我们在设计图的修改上面非常的方便，所以对于我们来说，要学会使用这个功能，不论是简单的图纸还是复杂的，都要养成用图层的习惯。
CAD图层的快捷键命令：LA

操作方法

01

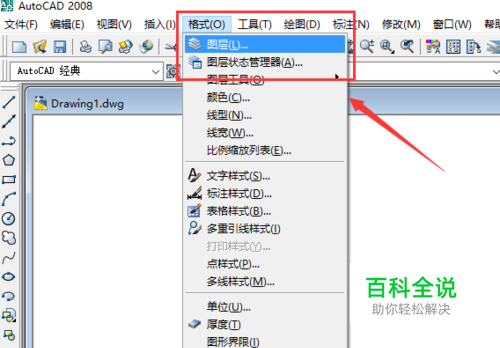

对于我们来说建立图层是我们最基础的，对于很多使用者来说，应该大家都会吧，图层的由来是根据PS来的，这里的0图层就像PS当中的背景是一样的，我们进入图层的方式就是点击CAD当中的格式，然后点击图层。

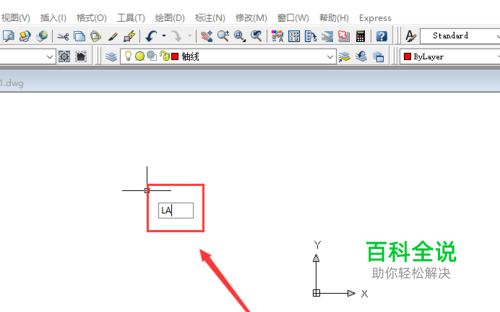

02

我们出点击格式进入图层外，我们还是可以点击我们图层图标进入图层进行编辑，或者我们使用快捷命令LA，然后按空格键或者按回车键进入我们的CAD图层编辑界面。我们记不住快捷命令就直接点击吧。

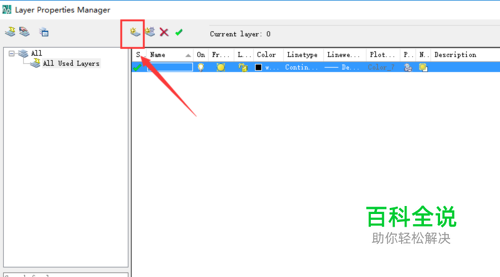

03

进入图层编辑窗口，我们不同版本的CAD这个界面是不一样的，对于小编使用的这个版本就是CAD2008的，是英文界面，不过都是大同小异的，我们还是点击上面的添加图标，也就是新建图层。
04

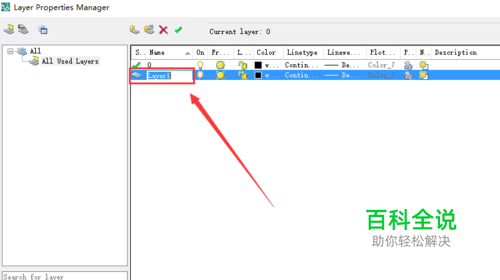

然后我们可以看到我饿就多了一个图层Layer1，也是英文，这样是不方便我们记忆的，所以我们需要把这个图层改改名字，这里我们就需要按F2进行就改的，我们刚健的时候也是可以修改的。

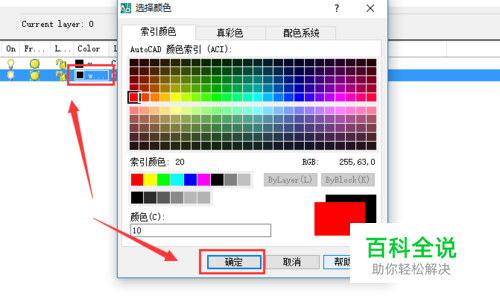

05

然后我们就是对这个图层的线条颜色进行编辑，这里我们可以看到有个color的选项，这里我们点击进入就可以进行颜色修改，选择我们需要的颜色就可以了，然后我们点击确定。

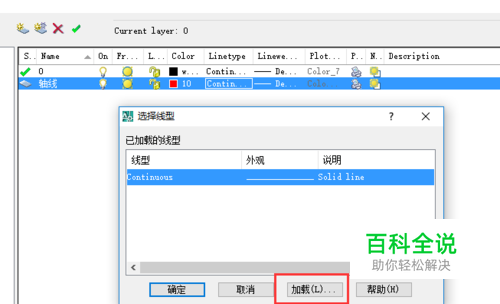

06

然后就是对线型的修改，这里我们点击linetype经行对线型的修改，我们点击过后，可以看到我们只有一种线型选择，这里就是默认的直线线型，对于我们来说是需要很多种线型的，这里我们就点击加载。

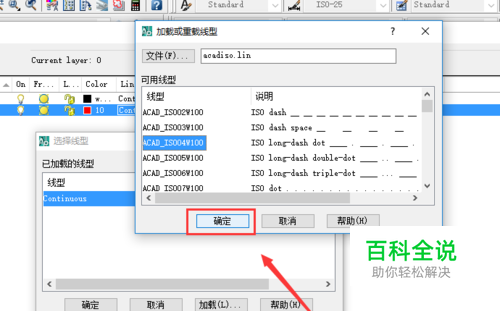

07

这里我们如果是画的是轴线图层，所以我们就需要选择点画线也就是ACAD-IS004W100这种型号的直线，这里我们根据设计的要求选择不同线型就可以了，然后我们点击确定进行加载。

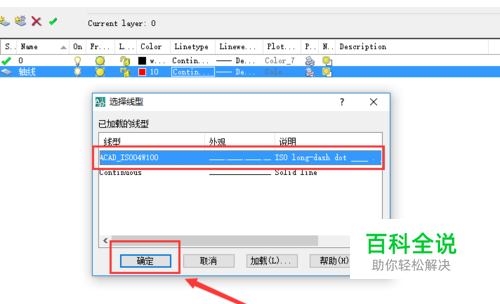

08

然后有很多同学就直接点击了确定，其实是不对的，这里我们还需要选择我们刚才加载的直线线型，然后点击确定才能够成功的修改我们的图层的线型的。

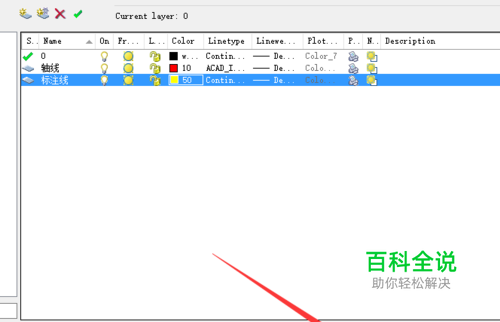

09

对于我们来说，图层是可以对线型线的颜色线的粗细经行设置的，根据自己不同的需求要设置不同的图层，然后我们点击确定。

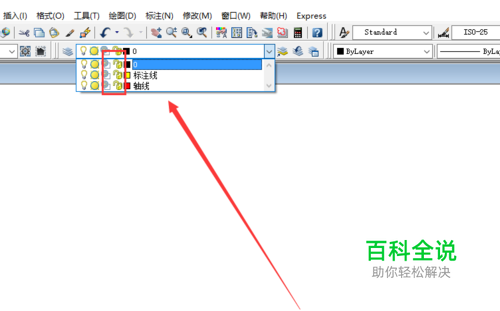

10

对于我们来说，图层建立完成过后，我们就需要在绘图的时候选择合适的图层了，这里我们点击图层下拉框选择我们的图层就可以了，这里我们可以看到每个图层的前面有一把锁的图标，这个就是锁图层的意思，锁住了在其他图层就不会被选中修改。
