虽然很多行业，尤其是制造业企业已经普及了三维CAD，而且很多环节实线了无纸化，也就是直接用电子版模型，但大部分建筑、工程设计行业中仍然普遍在使用二维CAD，而且在很长一段时间内是离不开纸质图纸的。
CAD刚开始在国内普及就是从甩图板开始的，也就是从原来的手工绘图转成计算机绘图，但计算机画完图，还是要打印到图纸上。
因此开始画图前我们就考虑到打印的需要，我们要用多大纸张，打印比例应该设置成多少，打印后的字高、线宽、颜色应该设置成多少，在绘制图形的时候，这些为打印而做的准备工作也不少。
要想正确地打印图形，不光是打印设置要正确，关键绘图时就要做好与打印相关的设置。
CAD的打印对话框相对于WORD等其他文档打印来说更复杂，对于初学者来说有一定难度，就是一些资深设计师也经常会在打印中遇到问题。
这里简单给大家讲一下打印的基本设置和常见的注意事项。

CAD打印的基本操作步骤

01

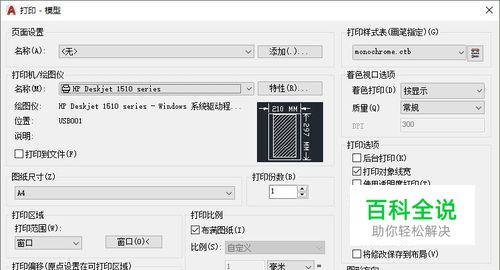

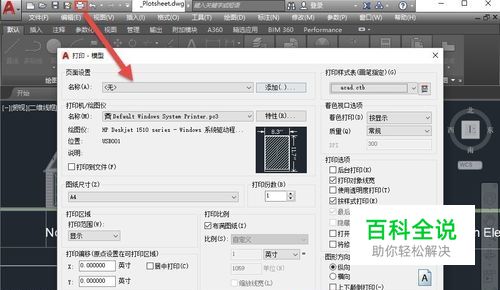

当我们绘制完图纸后，我们就可以开始打印，打印虽然要求各不相同，但基本操作步骤是一样的。在顶部快速访问工具栏单击打印按钮或者直接输入PLOT命令（低版本没有顶部的快速访问工具栏，直接在工具栏单击打印按钮即可），打开打印对话框。
02

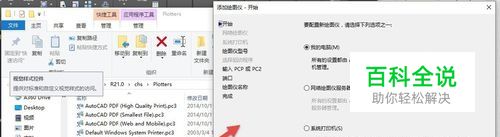

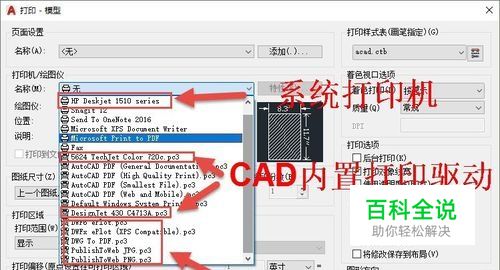

选择打印机/绘图仪打印的第一步就是选择打印机/绘图仪，其实就是选择一种用于输出的打印驱动。打印驱动分为两种：一种是可以打印纸张的打印设备，包括小幅面的打印机和大幅面的绘图仪。这可以是直接装在系统的打印驱动，也可以是CAD内置的驱动。一种是可以打印输出文件的虚拟打印驱动，例如用于输出PDF、JPG、EPS、DWF等各种文件的驱动。内置打印驱动和虚拟打印驱动可以再文件菜单下通过绘图仪管理器中添加。
03

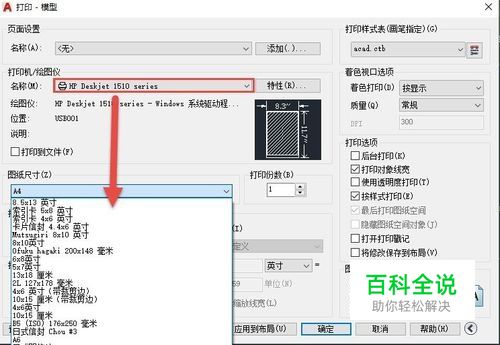

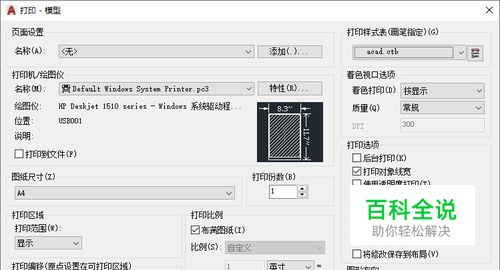

选择纸张选择打印机后，下面的纸张列表就会更新为打印机支持的各种纸张，一般情况下在这个下拉列表中选取就好了。如果使用大幅面绘图仪，我们可以自己定义纸张尺寸，有些设计单位甚至打印过15米甚至更长的图纸。这个纸张通常我们再画图之初就已经定好了，因为我们会根据打印纸张的大小选用对应的图框。有时在正式打印大幅面的图纸前也会用小打印机打印一张A4的检查一下图纸是否正确。
04

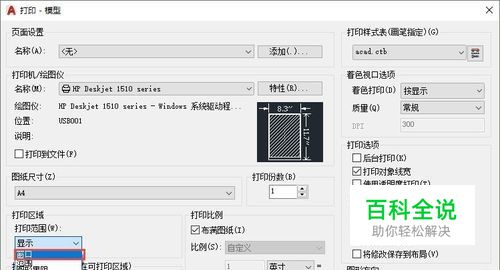

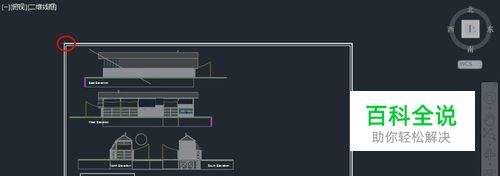

设置打印区域也就是我们要打印的图面区域，默认选项是显示，也就是当前图形窗口显示的内容，我们还可以设置为窗口、范围（所有图形）、图形界限（LIMITS设置的的范围。如果切换到布局的话，图形界限选项会变成布局。窗口是用的比较多的方式，我们在下拉列表中选择"窗口"，打印对话框会关闭，命令行提示我们拾取打印范围的对角点，如图所示。拾取完两点后会重新返回打印对话框。
05

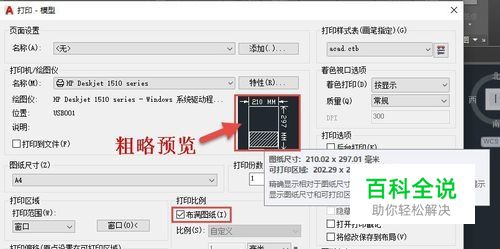

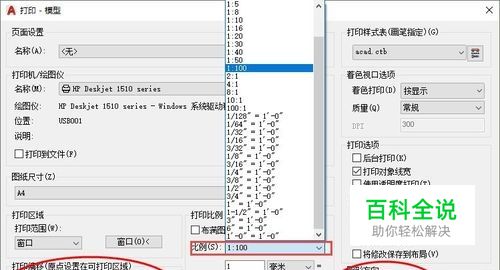

设置打印比例如果我们只是打印一张A4小样看效果，比例设置比较简单，直接单机勾选“充满图纸”，让软件自动根据图形和纸张尺寸去计算比例，即可。如果我们正式打印，就需要严格按照图纸上标明的，我们预先设定好的打印比例去打印，例如选择1：100。在打印对话框中间有一个初略的预览，可以看出图形在纸张排布的粗略效果，通过这个预览可以检查图纸的方向、比例和未知是否合适，然后可以根据需要调整图纸的横纵向，设置居中打印和图形的位置偏移。
06

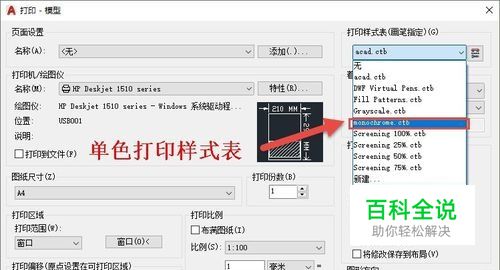

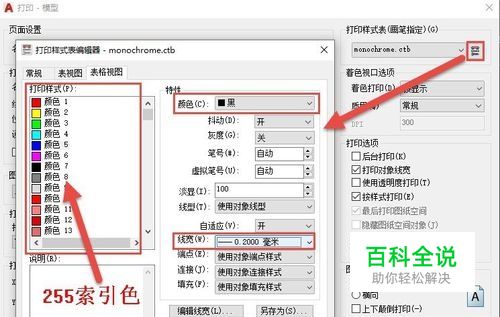

设置打印样式如果对图形的输出颜色和线宽没有要求的话，纸张和比例设置合适后就可以打印了。很多行业对打印颜色和线宽是有严格要求的，因此再绘图的时候我们就会根据需要设置不同的颜色或线宽值，然后再打印对话框里就可以通过打印样式表来设置输出的颜色和线宽了。再打印样式下拉列表中选择一种打印样式，如单色打印请选择Monochrome.ctb，如彩色打印请选择acad.ctb，如果灰度打印请选择grayscale.ctb。这些预设的打印样式表只是定义了常规的输出颜色，如果我们对输出颜色没有特殊需要，再图中也通过图层或特性给图形设置好了打印线宽，选择好打印样式标后就可以直接打印。如果图中没有设置颜色，没有设置线宽，可以在打印样式表中设置每种颜色（255种索引色）的输出线宽，设置完后点“保存并关闭”即可。
07

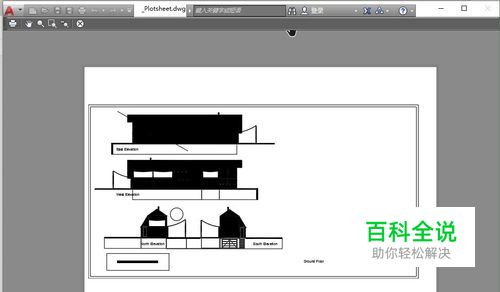

完成上述设置后就可以打印了，但通常在打印前最好先预览检查一下效果。预览窗口中可以缩放，可以放大后查看局部的细节。如果检查预览效果满足要求，可以关闭预览对话框返回打印对话框。在打印前单击“应用到布局”按钮，可以将设置好的打印页面设置保存到当前图中，下次打开图纸时就不用重复设置打印参数了。
08

确认打印参数设置无误后单击“确定”按钮，即可开始打印。

小结

01

上面只是介绍了打印的基本操作步骤，打印中间还有很多相关知识，例如如何安装打印驱动、如何设置打印驱动的相关特性、如何添加自定义纸张，如何控制打印颜色、如何控制打印线宽、如何设置图层的开关和冻结、如何设置布局、如何设置视口比例等等，之前发过几篇跟打印相关的经验，但这些远远不够，以后再慢慢通过其他的经验再跟大家分享。
