ug10.0入门教程
UG10.0准确名称是NX10.0,是西门子公司开发的一款功能非常强大的CAD,CAM软件。
操作方法
- 01

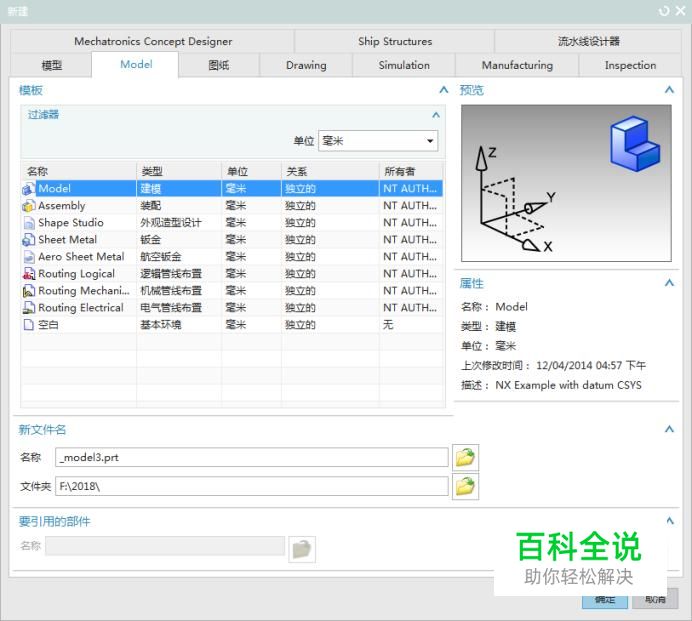

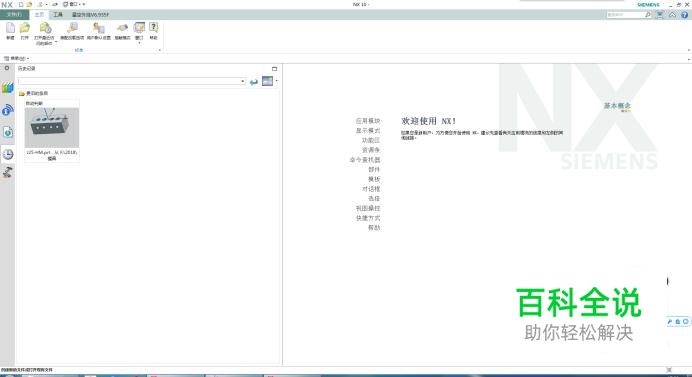

点击左上角的“新建”命令，打开新建对话框。可以看到有很多模块可以选择，选择“建模”模块。对话框底部可以选择创建的文件的文件名和保存路径，按照自己的需要更改。
- 02

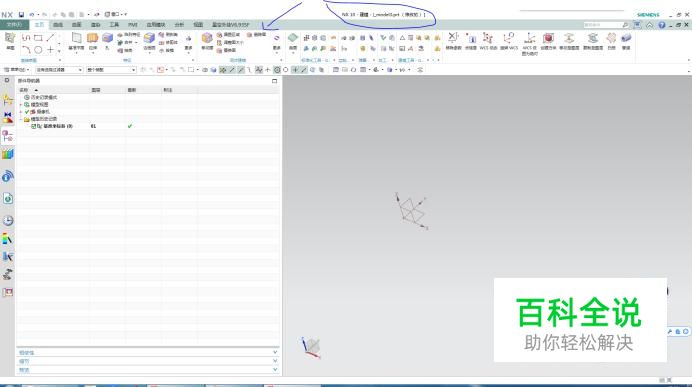

顶端会显示进入的模块名称和文件的名称。（NX10.0已经支持中文文件名称了，早期版本不支持。）如图所示。上面会显示很多建模需要的命令。
- 03

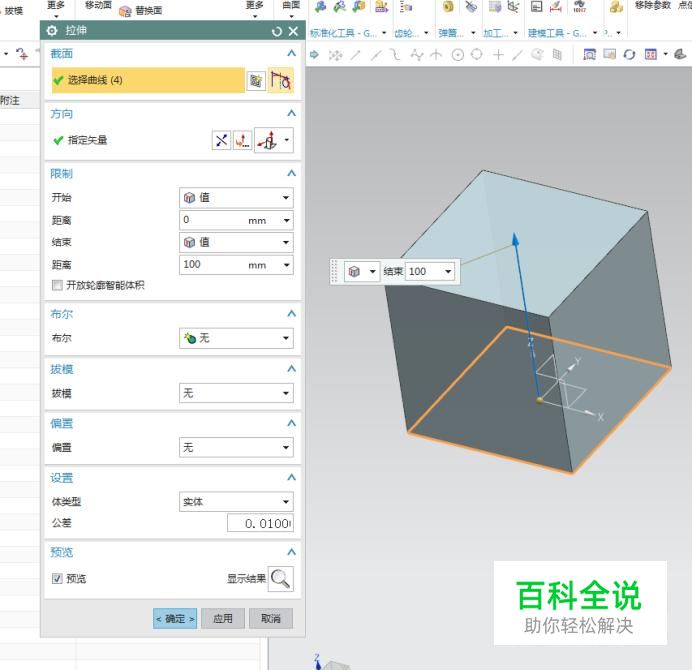

点击“拉伸”命令，填好参数，我们就可以画出一个正方体。长用的建模命令有：拉伸，旋转，管道，球，等等。
- 04

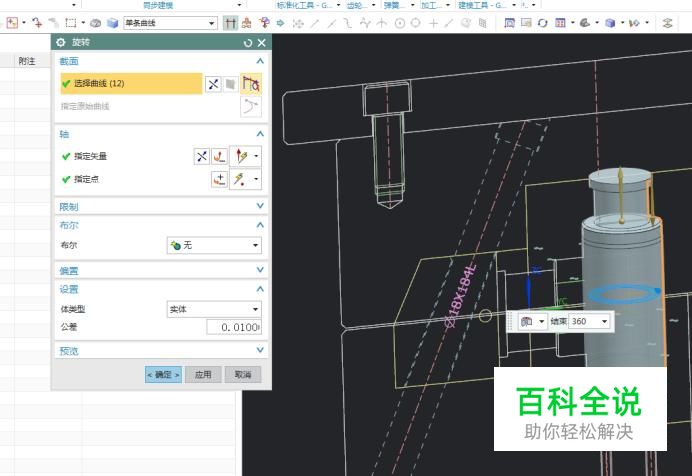

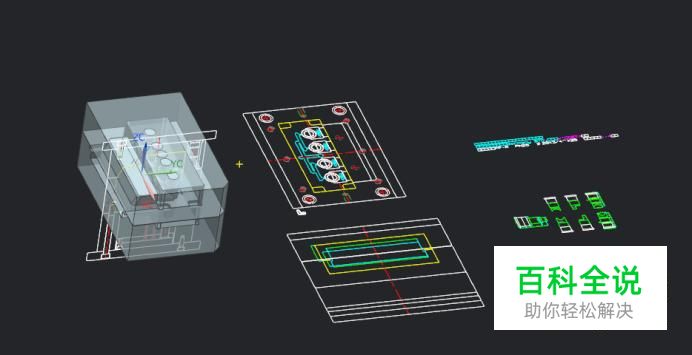

下面是“旋转”命令，可以根据线条轮廓旋转出你想要的实体。图片中是设计并造型好的注塑模具。
- 05

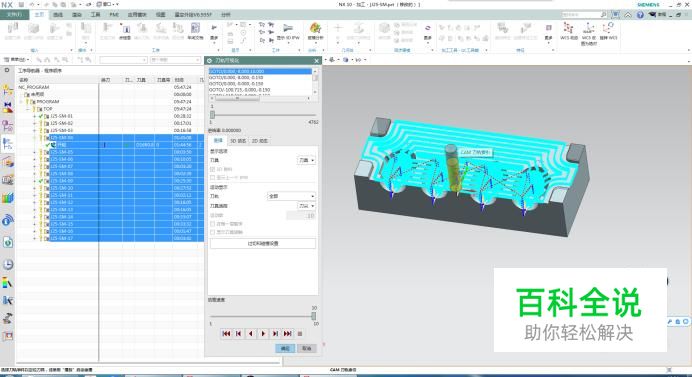

造型完毕之后可以直接进入“加工”模块编程了，可以说是非常方便的。图片中是编好的程序在进行仿真。检查无误后就可以上机床进行加工了。
