AutoCAD如何快速计算一个图形的数量

用CAD绘制的图形中，怎么快速的计算这个图形的数量呢？

操作方法

  • 01

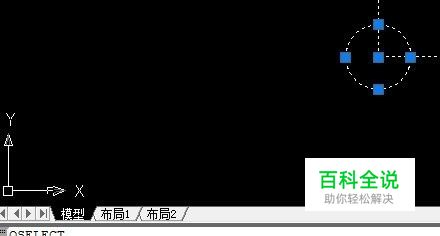

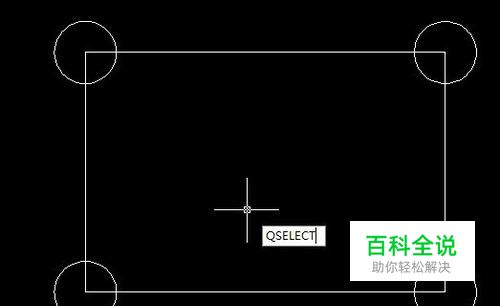

    在打开的CAD图纸中，输入命令“QSELECT”

  • 02

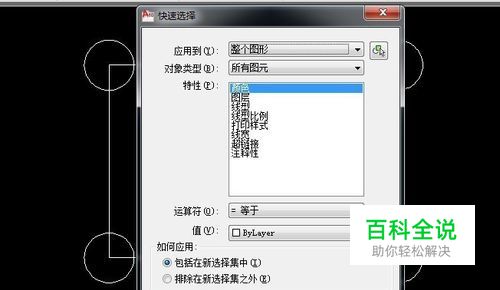

    按空格键，显示“快速选择”窗口，

  • 03

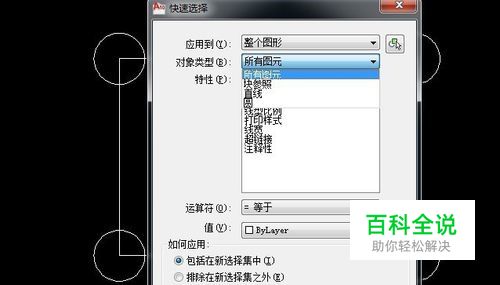

    选择对应的对象类型，这里现在“所有图元”。

  • 04

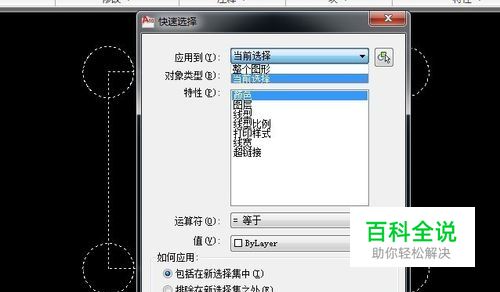

    选择搜索范围，这里选择已知的图形，应用到“当前选择”。

  • 05

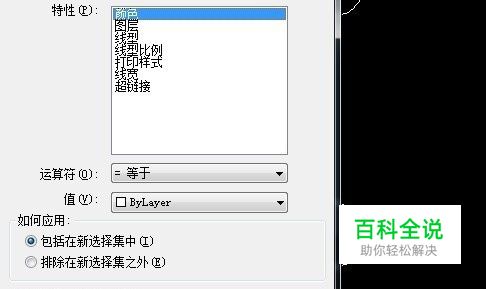

    选择特性，有颜色、图层、线宽、线性比例等等。

  • 06

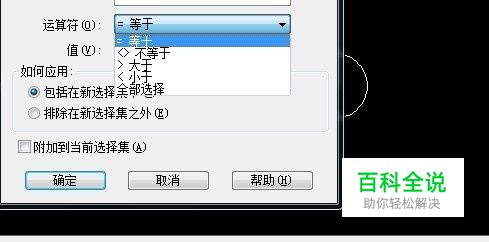

    选择运算符，有等于、不等于、大于、小于、全选五种。

  • 07

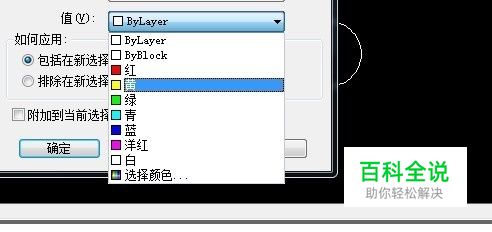

    选择特性对应的值，每个特性对应的值不一样。

  • 08

    点“确定”，在命令栏中就可以显示对象的数量了。
