Altium Designer使用笔记

如何在Altium Designer中实现原理图的层次设计

操作方法

  • 01

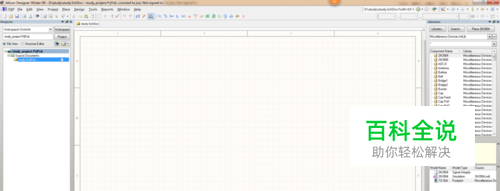

    首先建立一个工程，再建立一个原理图文件，并保存。

  • 02

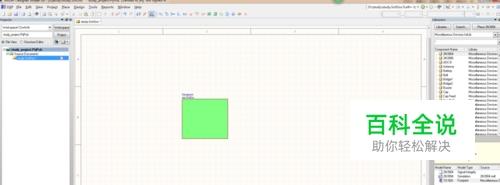

    然后选择工具栏中的Place，再选择Sheet Symbol，添加到原理图中，如图所示

  • 03

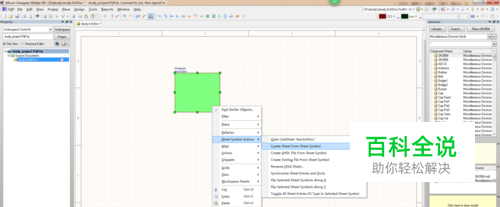

    如图所示，右击逻辑框图，在Sheet Symbol Actions下拉菜单里面，选择Creat Sheet From Sheet Symbol

  • 04

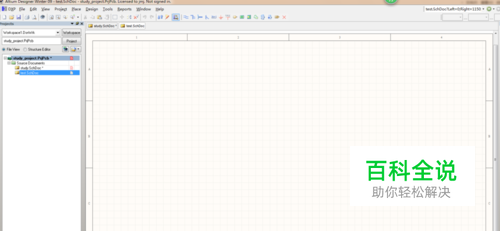

    如图所示，进入层次底端，在此编辑原理图即可

  • 05

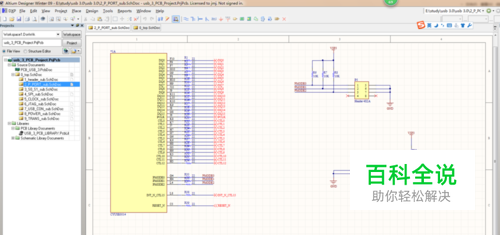

    编辑后的原理图如图所示

  • 06

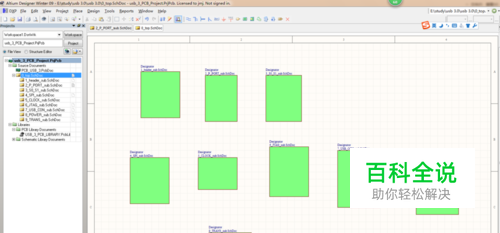

    按照此方法编辑完所有的原理图之后，如图所示

  • 07

    最后在顶层，把各个逻辑框图通过Place Sheet Entry连接上即可，至此Altium Designer的原理图层次设计完成。
