校园网络综合布线设计经验
说明：综合布线系统的要求：结构清晰、材料质量好、具有灵活性、便于扩充
操作方法
- 01

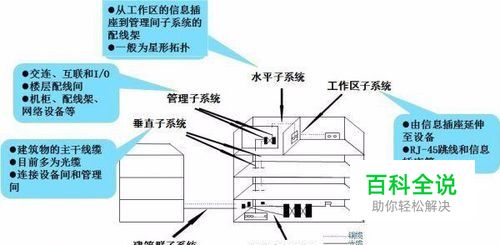

综合布线的系统结构
- 02
工作区子系统的设计要点 （1）工作区内线槽布置得合理美观。 （2）信息插座离地面30CM （3）信息插座与设备距离小于5M （4）网卡类型接口与线缆类型接口一致
- 03
水平子系统设计要点 （1）沿大楼的地板或顶棚布线。 （2）每层需要安装的信息插座数量及其位置 （3）终端将来可能产生移动、修改和重新安排的详细情况 （4）水平电缆宜按下列原则选用：普通型宜用于一般场合；填充型实芯电缆宜用于有空气压力的场合。 （5）综合布线系统的信息插座宜按下列标准选用：五类线连接的8芯插座用于基本型低速率系统； 六类线连接的8芯插座用于增强型高速率系统。 （6）可采用多种类型的信息插座。信息插座应在内部做固定线连接。这是为了在交叉连接处进行线路管理．不同服务用的信号出现在规定的导线线对上，并且用统一的色标表示。 （7）设计水平线缆走向，应便于维护。 水平布线采用星型拓扑结构，信息插座分别连到机械（物理）终端。每个工作区的信息插座都要和管理子系统相连。 （8）与管理子系统最大的水平距离为90米，电缆长度等于配线间或配线间内互连设备端口到工作区信息插座的电线长度。 （9）从插座到工作区允许有另外3米的距离。
- 04
垂直子系统设计要点 （1）干线子系统应由设备间子系统、管理子系统和水平子系统的引入口设备之间的相互连接电缆组成。 （2）在确定垂直子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。对于基本型每个工作区可选定2对，对于增强型每个工作区可选定3对双绞线，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。 （3）布线走向应选择干线电缆最短，确保人员安全和最经济的路由。 （4）主干线敷设在弱电井内，移动、增加或改变比较容易。 （5）网络线一定要与电源线分开敷设，可以与电话线及电视天线放在一个线管中。布线时拐角处不能将网线折成直角，以免影响正常使用。 （6）网络设备必须分级连接，主干线是多路复用的，不可能直接连接到用户端设备；所以不必安装如此多的缆线。 （7）五类的大对数电缆容易引入线对之间的近端串扰(NEXT)以及它们之间的NEXT的迭加问题，这对高速数据传输十分不利。
- 05
设备间子系统设计要点 （1）设备间的大小可以依据下面两个公式计算: 式中，S：设备间使用的总面积(m²); K：系数，常取5~7; N：设备间内的设备总数; Si：每一个设备预占的面积。 S=K•N 式中，S：设备间使用的总面积(m²); K：系数，取值(4.5~5.5)m²/台; N：设备间内的设备总数。 （2）设备间内应有足够的设备安装空间，其最小面积应不小于10m²。 (3)机架或机柜前面的净空不应小于2000px，后面的净空不应小于1500px。 (4)壁挂式配线设备底部离地面的高度不宜小于750px。 (5)在设备间安装其他设备时，设备周围的挣空要求，按该设备的相关规范执行。 (6)设备间应提供不少于两个220V/l0A带保护接地的单相电源插座。
- 06
管理子系统的设计 （1）建筑物首次进行弱电设计时应考虑独立的弱电井，将综合布线系统的楼层管理间设立在弱电井中，每个楼层用金属桥架连接。 （2）作为管理间子系统，应根据管理信息点的多少安排使用房间的大小。 （3）配线设备应该采用色标区别各类用途的配线区。 （4）由于管理间缆线和跳线很多，必须对没根缆线进行编号和标识。 （5）管理间必须有完整的缆线编号系统。 （6）同一条缆线或者永久链路的两端编号必须相同。 （7）缆线必须全部接在配线架中，完成永久链路安装。在端接前必须先整理全部缆线，预留合适长度，重新做好标记，减掉多余的缆线，按照区域或者编号顺序绑扎和整理好，通过理线环，然后端接到配线架。不允许出现大量多余缆线，缠绕和绞结在一起。 （8）管理间应有可靠的综合接地排。
