proe如何计算体积、质量、表面积
在工作中，往往要只是自己设计产品重量是多少，于提供报价，特别是塑料件，铁板。下面给大家讲下再proe里面如何计算模型的体积和重量等如何查看
1 输入密度，查看
- 01

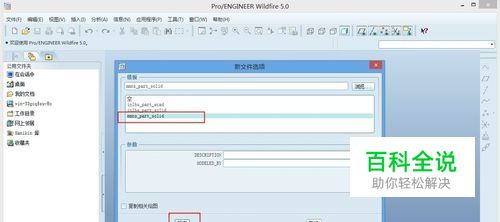

模板选择mmns_part_solid 在此模板下建模，长度单位是mm，力单位N，时间单位是s 若原来不是以此为模板的，后面会讲如何更改。
- 02

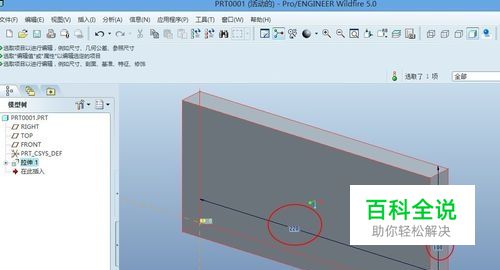

拉伸长方体 220X100X20
- 03

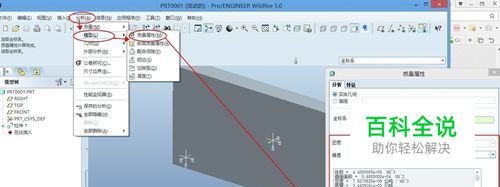

分析 模型 质量属性，查看到的是如下信息 体积 = 4.4000000e+05 MM^3 曲面面积 = 5.6800000e+04 MM^2 密度 = 1.0000000e+00 公吨 / MM^3 质量 = 4.4000000e+05 公吨 （注意：e+05指10的5次方，公吨就是吨等于1000kg） 这个质量是不对的，因为没有设置材料，默认的密度是1 单位是公吨 / MM^3 铁的密度大概是7.8X10^-9公吨 / MM^3
- 04

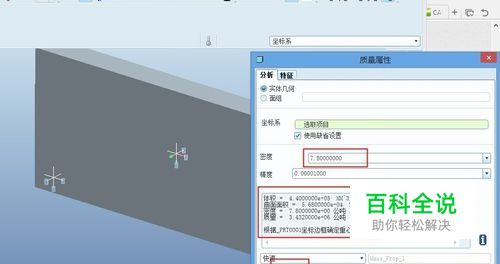

如果是单纯查看质量，可直接输入密度，即可。另外可设置材料也可以。 因为无法输入7.8e-9,只好输入密度7.8,再单位换算下即可 体积 = 4.4000000e+05 MM^3 曲面面积 = 5.6800000e+04 MM^2 密度 = 7.8000000e+00 公吨 / MM^3 质量 = 3.4320000e+06 公吨 单位换算质量为3.432kg
2 设置材料，然后查看质量
- 01

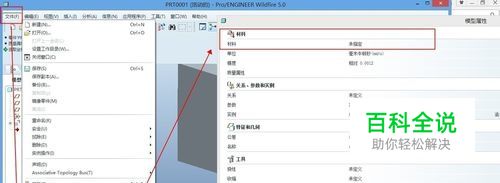

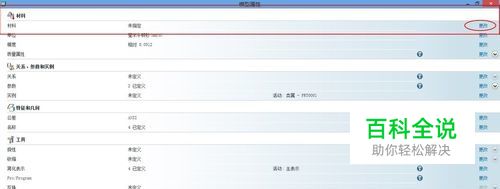

文件-属性-材料这一行，点更改
- 02

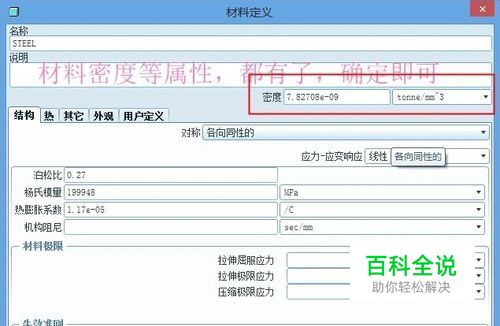

选择材料steel （中文含义钢铁） 查看材料属性。
- 03
查看后 确定
- 04

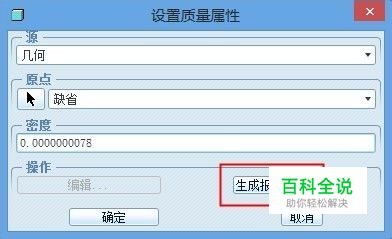

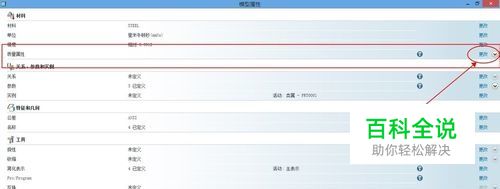

质量属性这一行，点更改， 生成报告
- 05

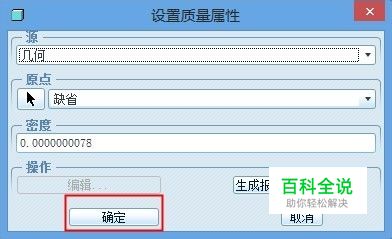

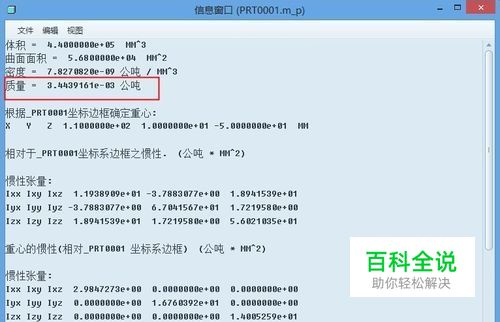

生成报告，可查看质量等信息，这个是正确的， 然后确定
- 06
再重新查看质量属性，发现，密度不可更改，要改只能在材料属性里改了。但是质量已显示正确。
