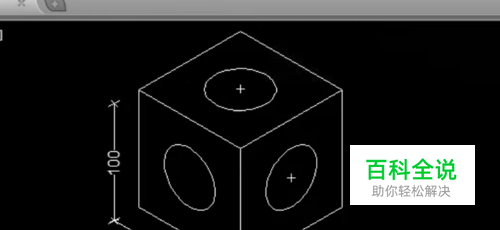

用CAD如何绘制轴侧图？
在工作中我们偶尔需要绘制CAD轴侧图，很多新手绘制轴侧图会选择用直线工具来绘制，并不知道CAD有绘制轴侧图的功能。今天我们来学习下CAD是怎么绘制轴侧图的？
操作方法
- 01

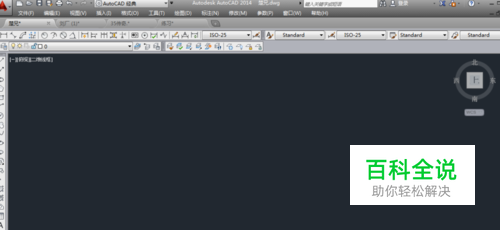

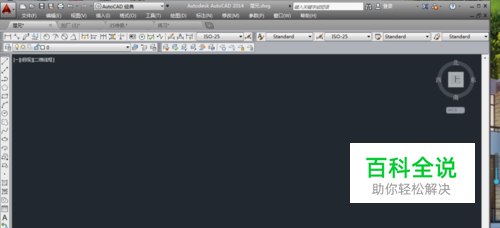

首先打开CAD，将CAD模式设置为 AutoCAD经典模式,在左下角找到捕捉模式F9，点击鼠标右键 再点击设置按钮。
- 02

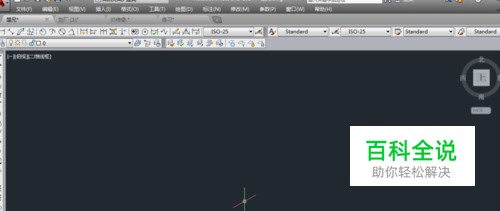

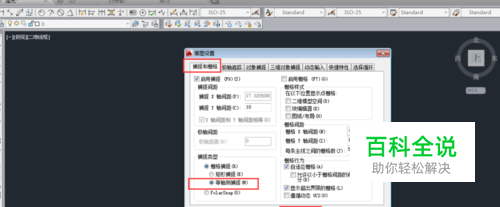

弹出草图设置对话框，点击捕捉和栅格-选择等轴测捕捉 （把矩形捕捉取消） 此时绘制页面出现红绿色的图标，表示此时可以绘制等轴测图形了
- 03

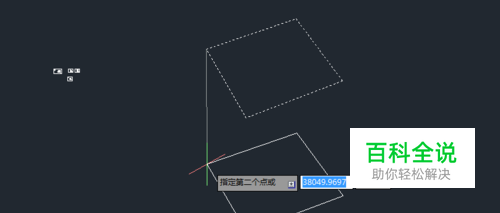

选择直线工具，开始绘制，按键盘上的F5可以变换轴测的方向，来进行绘制。绘制好后相同平行部分用按快捷键CO 进行复制
- 04
在此等轴测捕捉模式的基础上画轴侧圆，输入快捷键el 再输入 i 以起点为圆心绘制轴侧圆。
