cad 2008自学教程:[61]cad怎么画立面图

cad立面图怎么画呢?立面图有哪里要进行画的,如下图有解析。

操作方法

  • 01

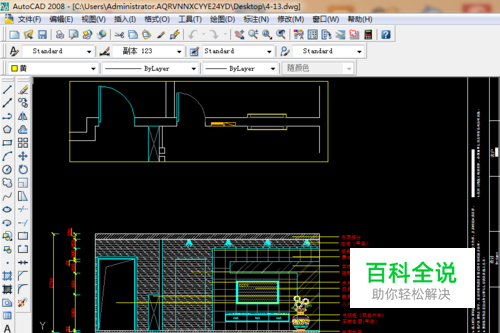

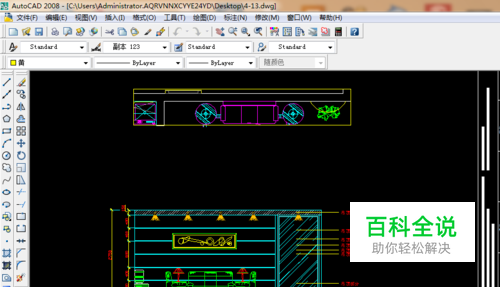

    1、如下图所显示,这里就电视背景立面图了,这里是复制原始结构图进行画的。

  • 02

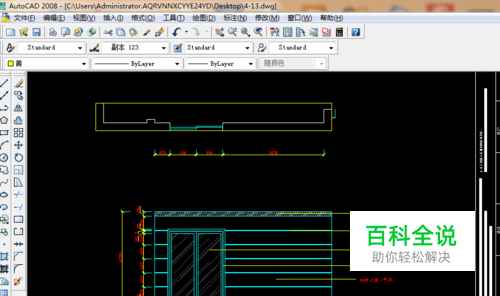

    2、如下图是背景立面图。

  • 03

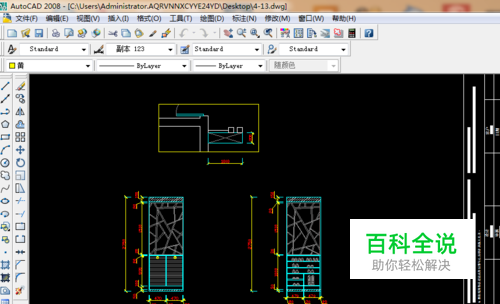

    3、这里是餐厅和酒柜立面图。

  • 04

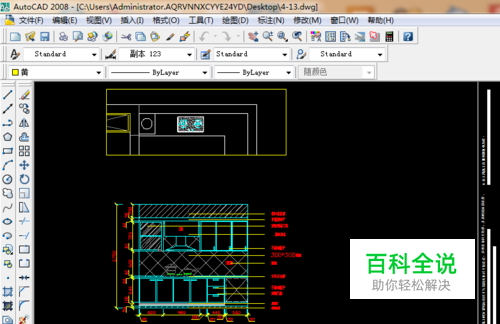

    4、如下图是厨房立面图。

  • 05

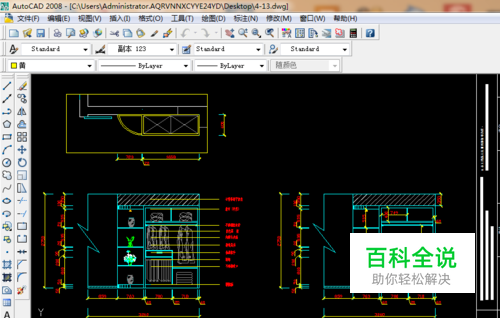

    5、如下图是主卧衣柜立面图。

  • 06

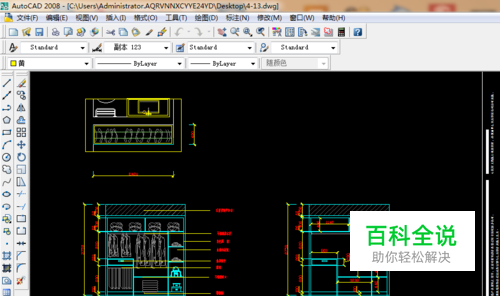

    6、如下图是卧衣柜立面图。

  • 07

    7、如下图是鞋柜立面图。

  • 08

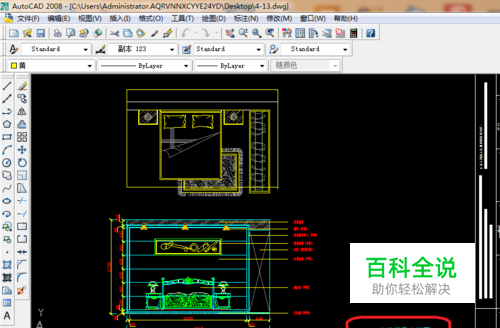

    8、如下图是主卧背景立面图。

  • 09

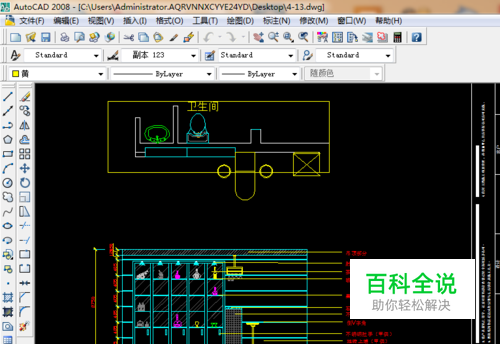

    9、如下图卫生间立面图。

  • 10

    10、如下图是厨房立面图c。

  • 11

    11、如下图是厨房立面图D,这里房间各立面图都在这里了,怎么进行详细的画呢!下一篇会说到。
