autocad三维画柜子教程【百科全说】

cad是应用十分广泛的绘图软件，除了能画二维图外，还能够绘制三维图，这篇教程将告诉您如何用cad画三维图。

操作方法

01

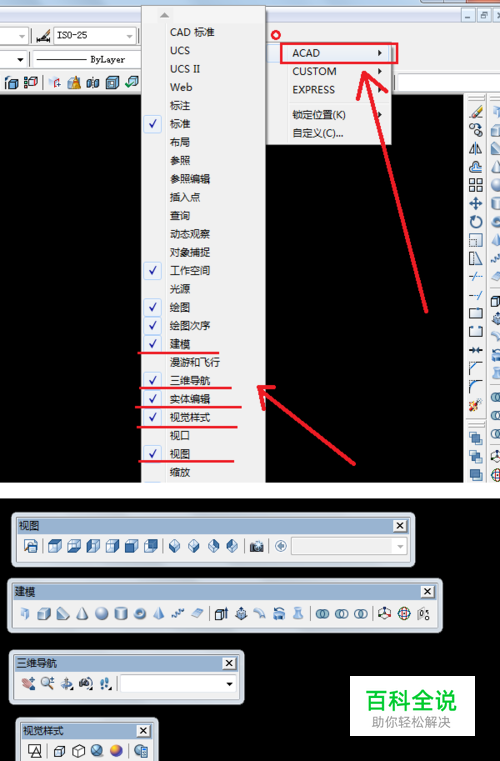

在工具栏上右键，将鼠标移到ACAD上。在弹出的菜单中依次选择建模、三维导航、实体编辑和视图选项。如图所示。
02

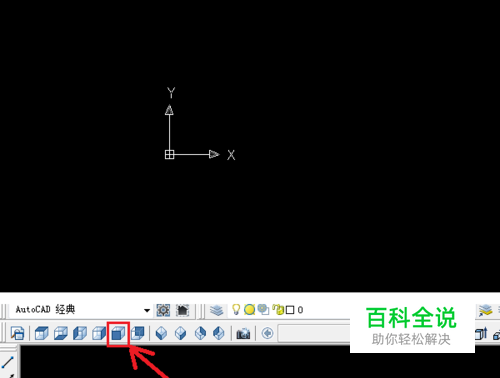

滑动鼠标滚轮，使坐标系处于屏幕中间附近。在视图工具条上点击主视，调整到主视图。
03

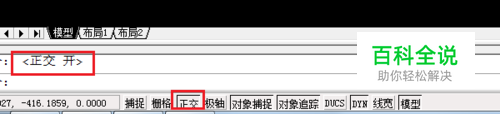

按F8打开正交模式（用于画水平线和垂直线）。
04

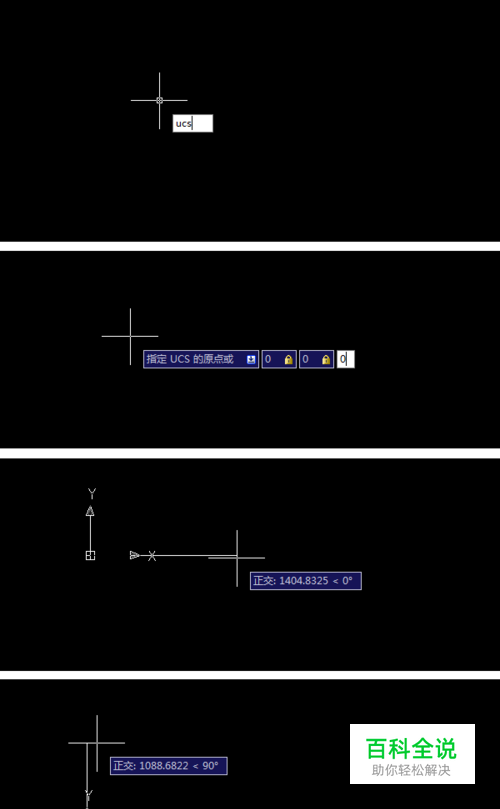

键盘输入ucs，空格；输入0，0，0，空格；分别在x轴方向和y轴方向单击一下，新建ucs坐标。
05

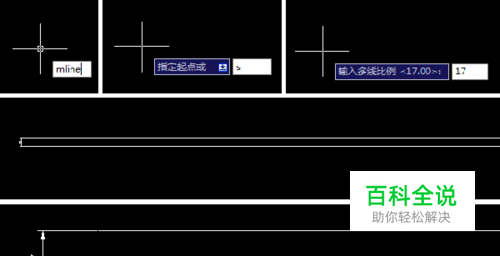

输入mline，空格，调用多线。输入s，调用比例命令，输入17，设置两条线之间的间距为17mm。
06

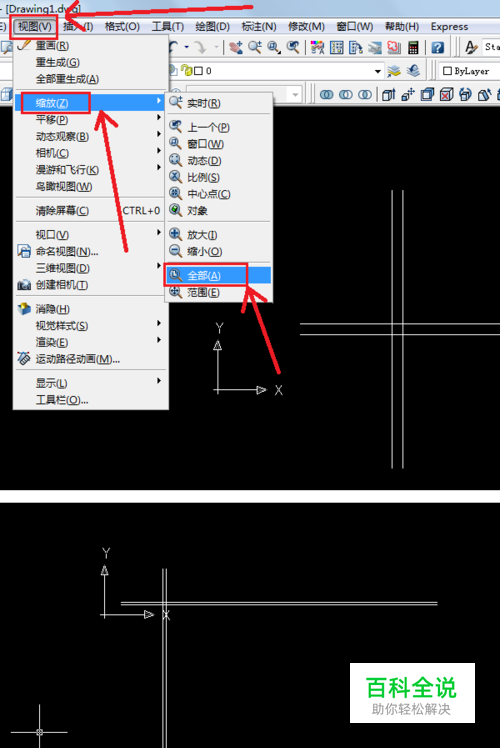

按F8开正交，输入mline，2000，空格，绘制一条水平线。再输入mline，2000，空格，绘制一条垂直线。然后，点击视图-缩放-全部，调整视口大小。然后，按ctl+a，delete，删除两条多段线。
07

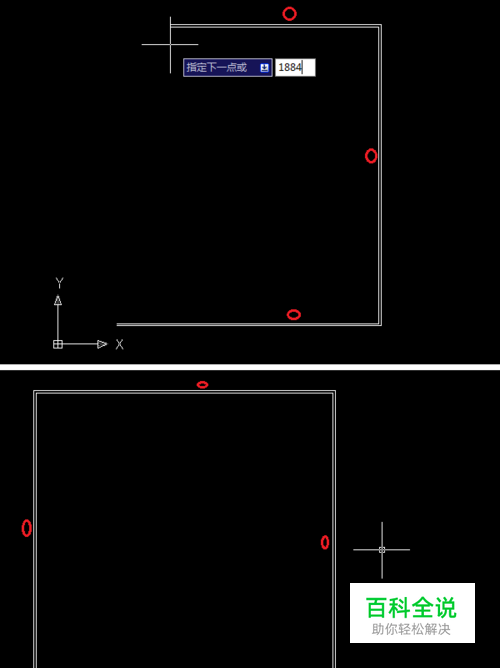

按F8开正交，输入mline。然后，依次输入1884，2134，1884，2134，再输入c，闭合多段线绘制出衣柜外轮廓。如图所示。注意， 1）此时多段线的基准线是上线（图中画红圈侧），即多条多段线之间的距离是根据上线确定的。可以输入mline，j，调用对正命令，重新设置基准线。 2）如果无法看见全部图形，可以滑动鼠标滚轮缩放，向下按下鼠标滚轮拖动以调整图形位置。
08

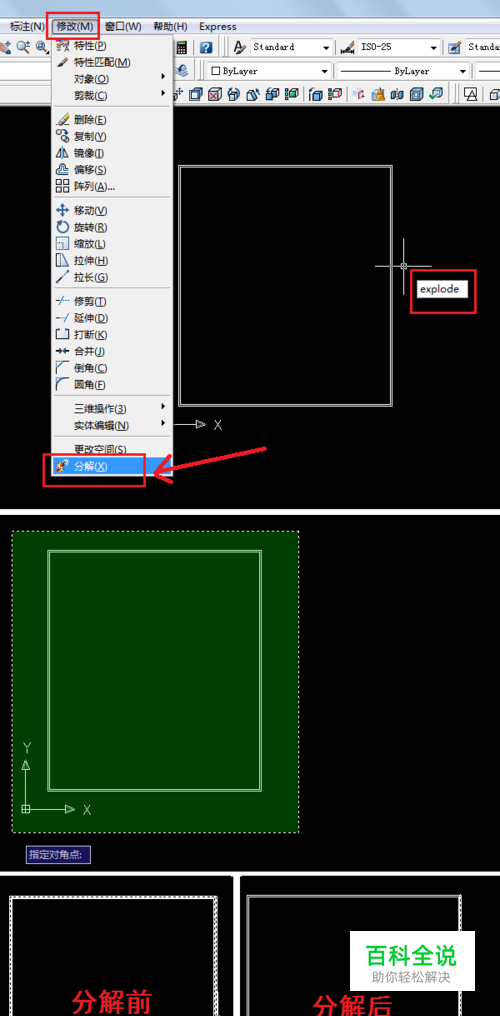

点击菜单栏中的修改-分解，调用分解命令，或直接输入dexplode，空格。从右上向左下框选多段线，空格，分解多段线。如图所示。
09

切换为实体（概念样式），选择差集，先点选大长方体，空格，再选取小长方体，空格，如图。
10

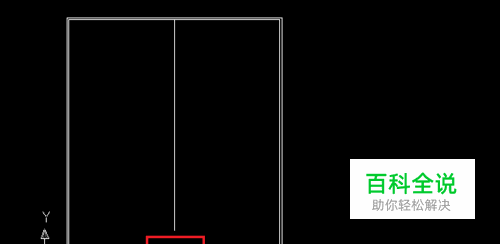

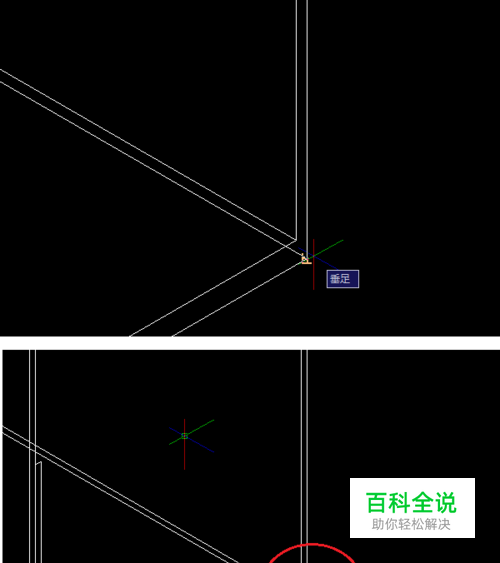

输入L，空格，将光标移到水平线上，当光标变成三角形时，绘制一条垂线，按空格结束绘制。如图所示。
11

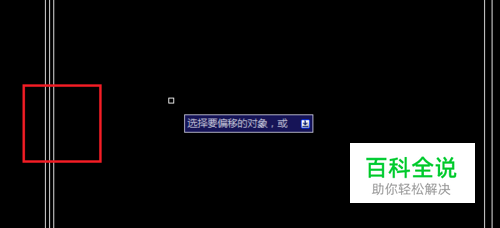

输入o，空格，输入8.5，空格，点击刚刚画的垂线，再在右侧点击一下。然后，再点击刚刚画的垂线，在左侧点击一下。按空格完成。得到如图所示的三条直线，其中中间那条为刚刚画的垂线。
12

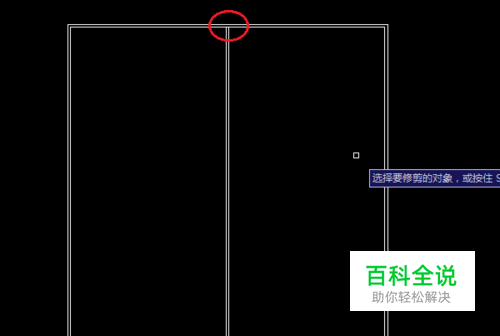

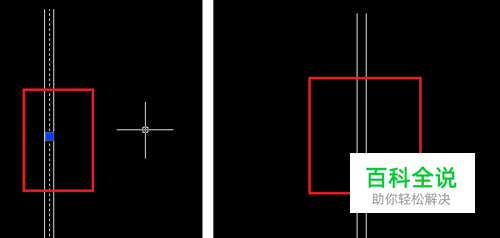

输入tr，连续敲击两次空格，点击红圈处的小断线，进行裁剪。按空格完成。
13

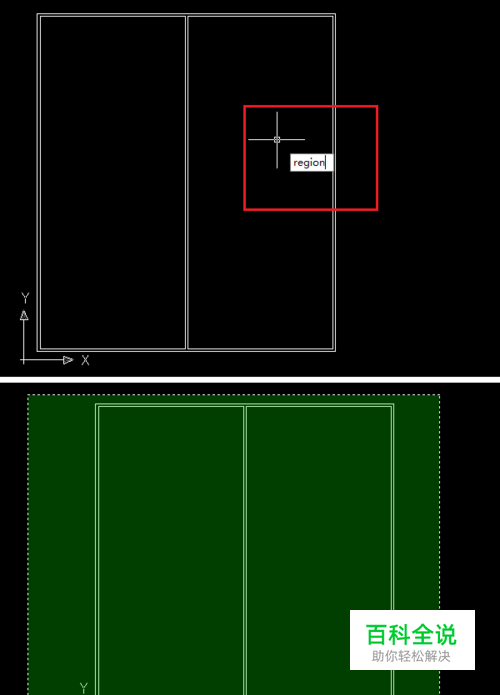

输入region，空格，从右上向左下框选图形，按空格完成。建立三个矩形面域。
14

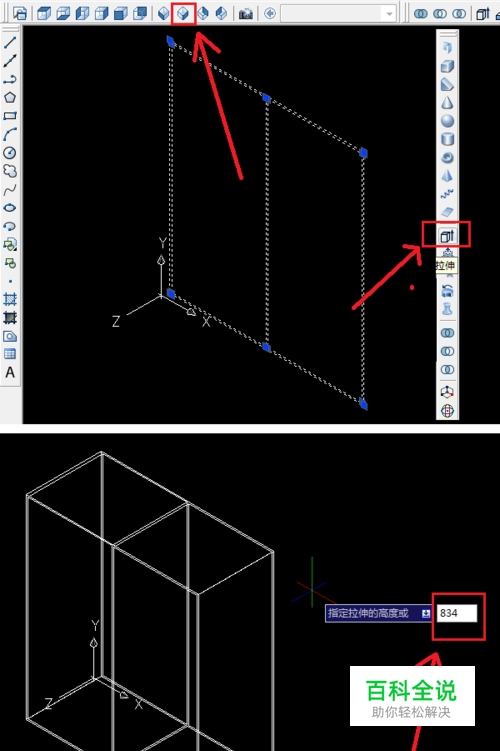

选择等轴测图，按ctl+a全选，点击拉伸，输入834，空格。如图所示。
15

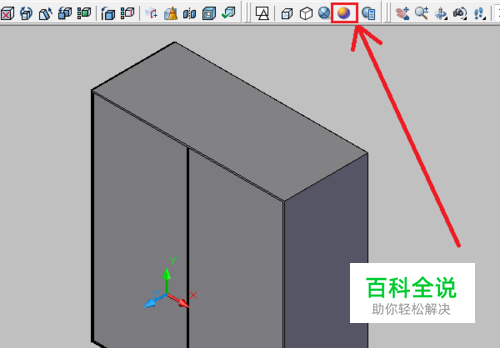

点击视觉样式中的橙色球，切换到实体（概念视觉模式）。
16

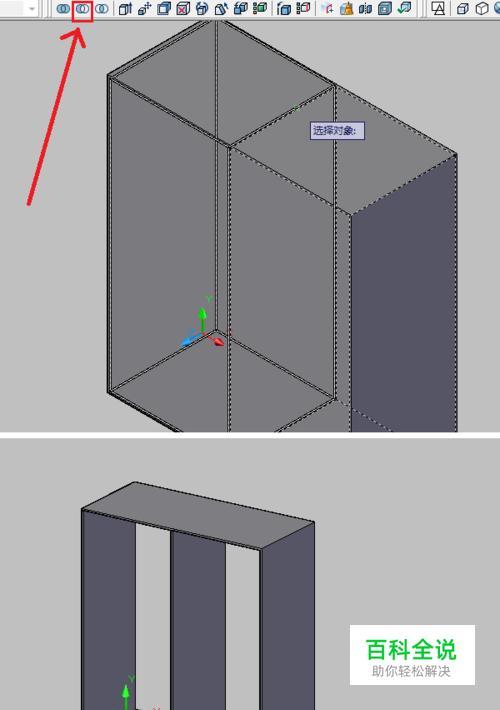

点击差集，先点选大长方体，空格，再依次点选两个小长方体，空格。得到大长方体减去两个小长方体后的图形。
17

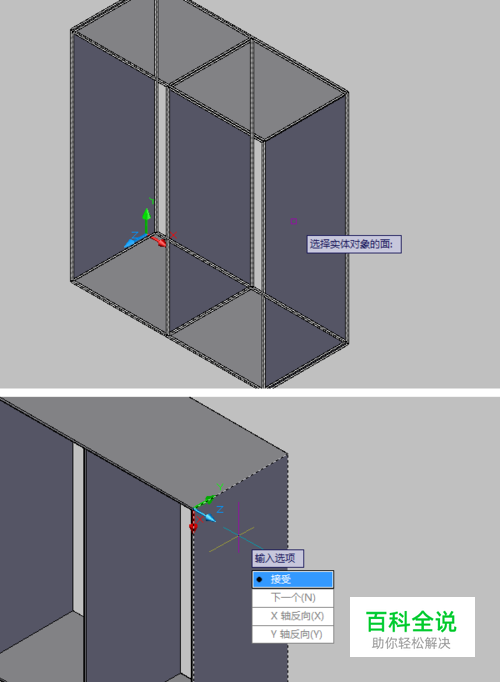

输入ucs，空格，f，空格。然后。点击要选择的面。当要选取的面出现虚线边框（被选中时），点击接受，否则点击下一个，直到要选取的面被选中。建立一个新ucs坐标。其中，x轴反向和y轴反向，是用于调整x轴和y轴方向的。
18

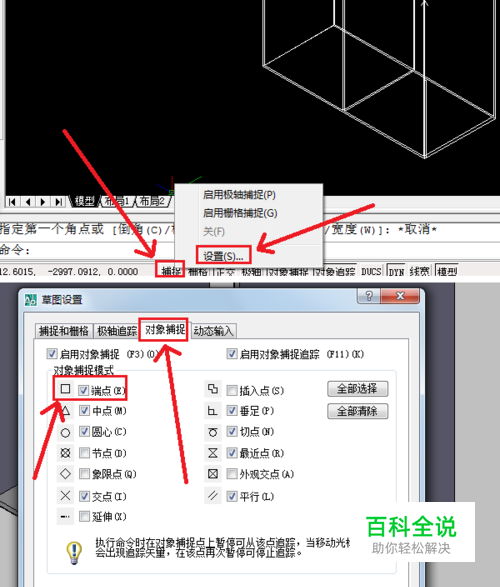

右键左下角的捕捉，选择设置。在弹出的菜单中，选择对象捕捉-勾选端点-点击确定。
19

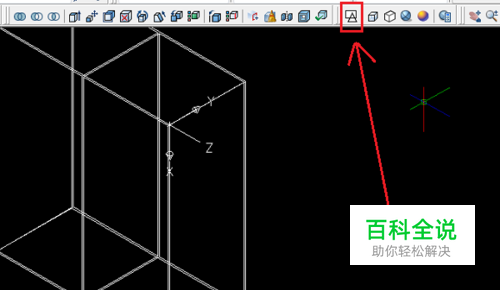

点击视觉样式中的二维线框，回到二维线框模式。
20

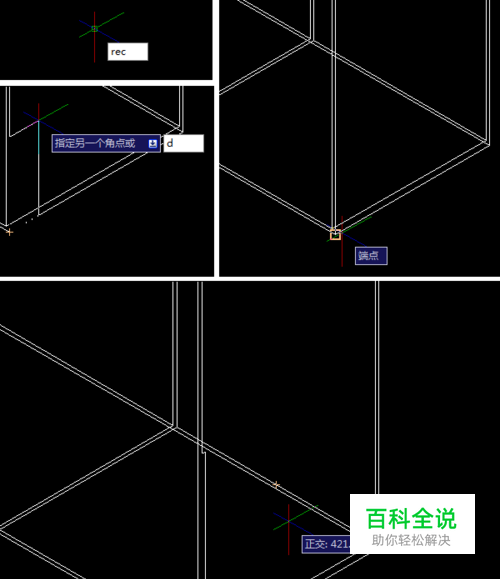

输入rec，空格，点击左下角点，如图所示。然后输入d，空格，800，空格，17，空格，在图示位置点击一上，绘制一个矩形。
21

再次输入rec，空格，点击右下角点，如图所示。然后输入d，空格，2168，空格，17，空格，在图示位置点击一上，绘制一个矩形。
22

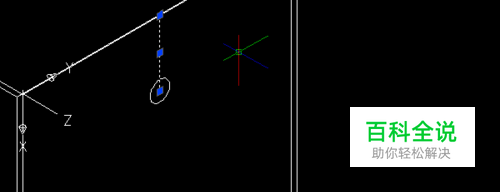

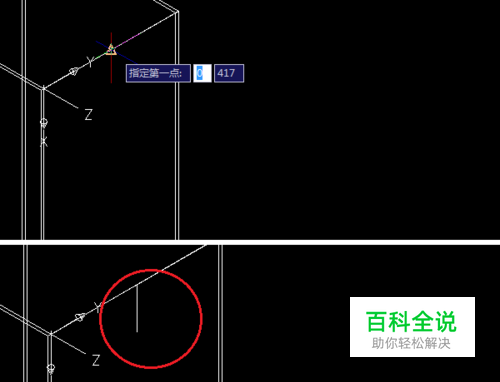

输入L，空格，移当图示位置，当出现三角形时，点击，输入200，空格，空格，绘制一条垂线。
23

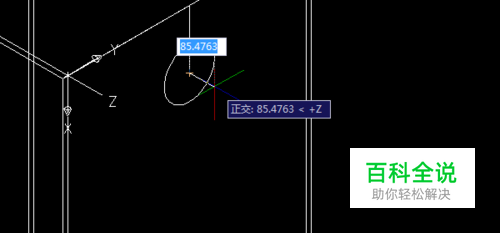

输入c，空格，移到直线端点处，点击一下，如图所示。然后输入30，空格，空格，绘制一个圆。
24

点击直线，按delete，删除。
25

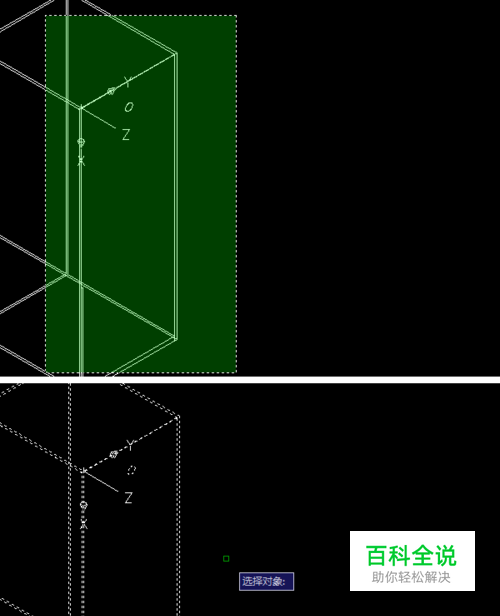

输入region，空格，从右上向左下框选全部图形，按空格完成。建立三个矩形面域。
26

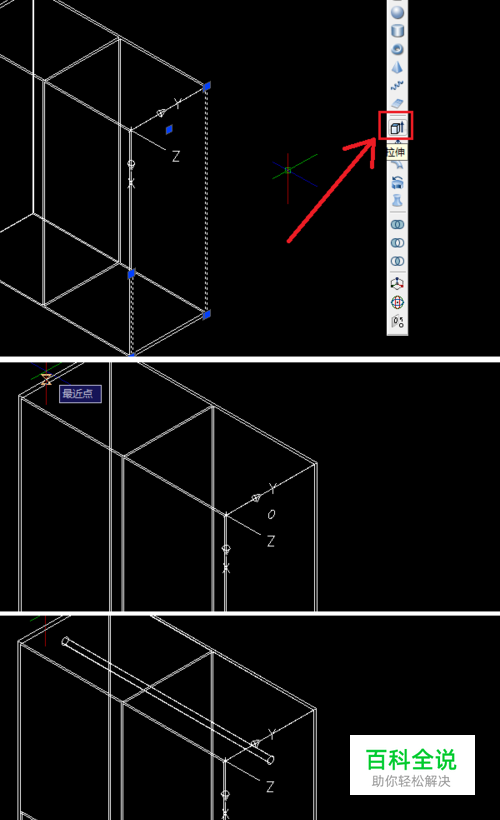

选中绘制的两个长方形和一个圆形。点击拉伸，点击最左侧的面，空格。如图所示。
27

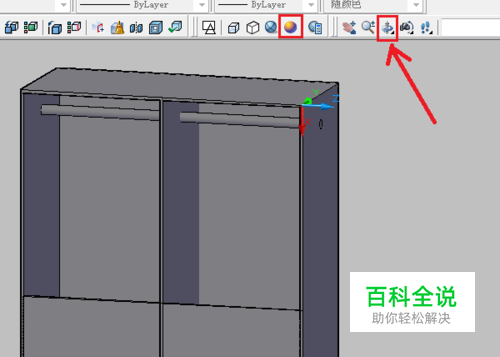

切换回概念模式，点击动态观察，旋转成图示效果，空格。
28

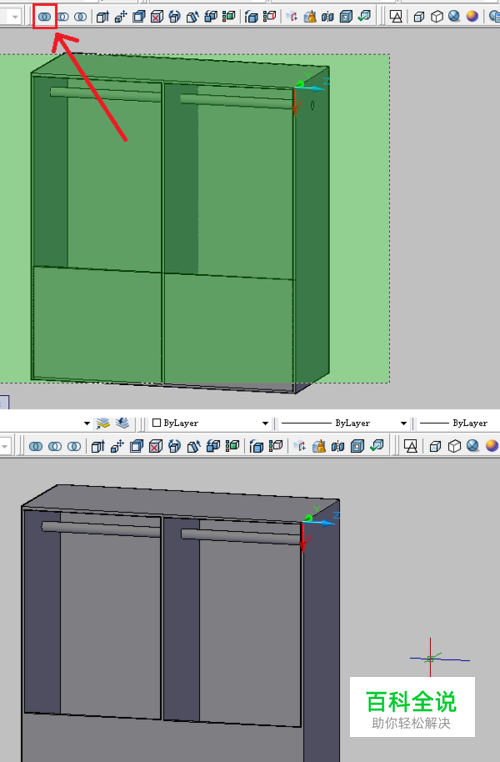

点击并集，框选全部图形，空格。完成绘制。
29

完成。
