#CAD#-AutoCAD如何在位编辑块
#CAD#-AutoCAD如何在位编辑块？块的编辑方法可以通过块编辑器编辑，也可不进入块编辑器，直接在位编辑块，在这里跟大家分享一下如何在位编辑块。
操作方法
- 01

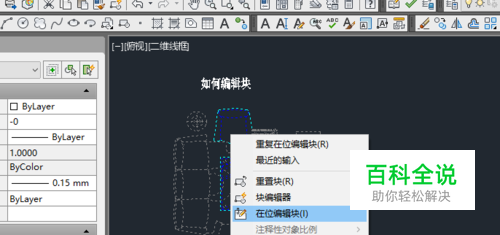

打开AutoCAD然后选中需要进行编辑的块，然后点击右键，在弹出的下拉菜单中选择“在位编辑块”如图所示。
- 02

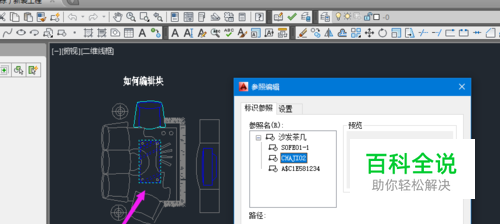

然后在弹出的“参照编辑”对话框中，选择需要编辑的部分，然后点击“确定”，如图以沙发茶几中的茶几“CHAJI02”为例
- 03

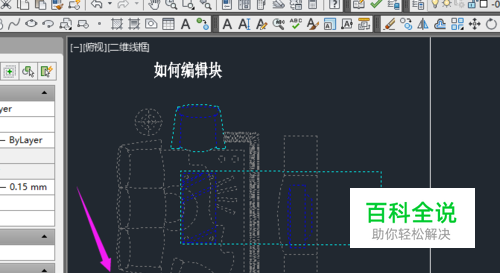

退出参照编辑返回CAD绘图区域，则可以对块沙发茶几里的“CHAJI02”部分进行在位编辑了，如图所示。
- 04

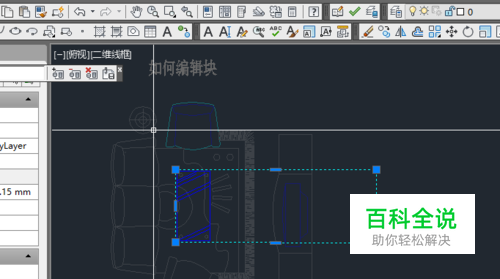

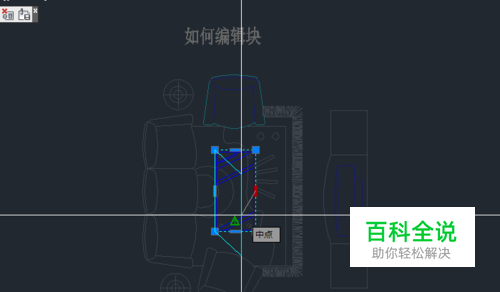

对沙发茶几的“CHAJI02”进行在位编辑，如图将茶几拉宽，等等还可以实现其他操作
- 05
编辑完成之后，点击在位编辑工具条右边的“保存参照编辑”，如图所示
- 06

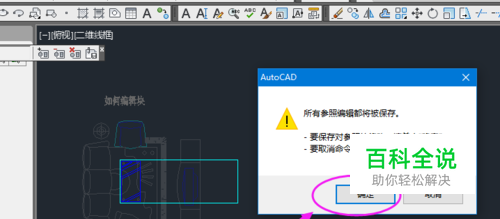

在弹出的保存对话框中点击“确定”，则保存完成。如图所示。
- 07
在位编辑完成，整个编辑过程没有进入编辑器，而是直接在CAD绘图区域完成，如图所示。
