CAD墙线画法（双线命令）
CAD是指利用计算机及其图形设备帮助设计人员进行设计工作。有很多小伙伴不会用CAD画建筑内外墙（双线），现在小编就来教教大家如何画。
操作方法
- 01

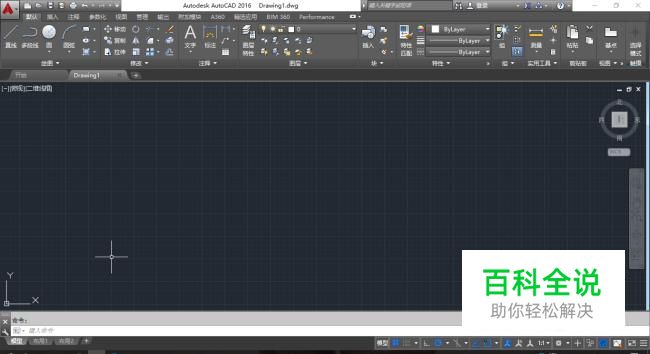

打开Auto CAD2016计算机辅助设计软件，进入到模型界面。
- 02

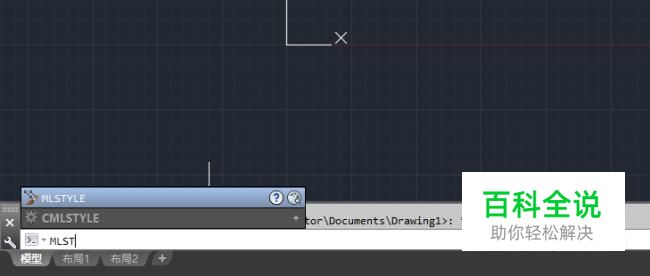

在命令栏输入指令“MLST”再点击“Enter”。
- 03
再根据自身需求，选择对正、比例、样式。
- 04

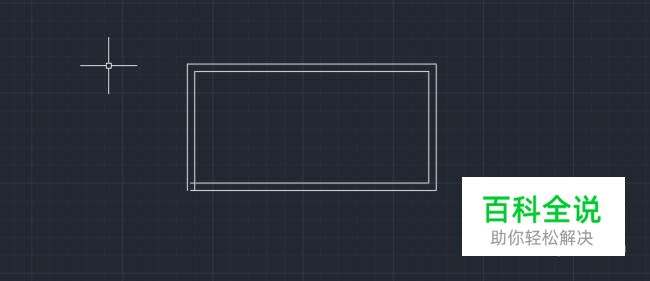

在选择好后即可开始画双实线。
- 05

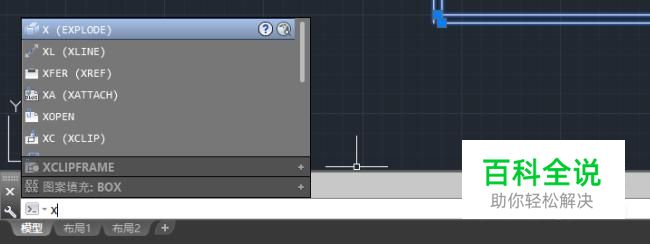

因为画出的双实线是一体结构，不利于我们对墙体的边角进行修整，这时我们可以在选中双实线后输入命令“X”。
- 06
这时我们就可以任意的选择线条进行调整。
- 07

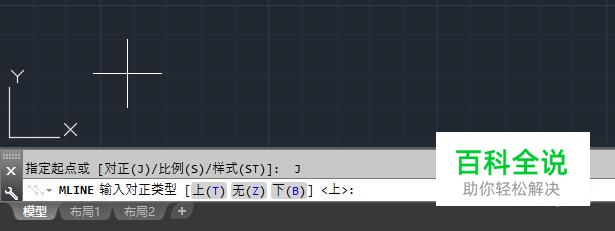

我们在画墙线的时候是沿着轴线画的，我们在对正样式上应该选择“无”。
- 08

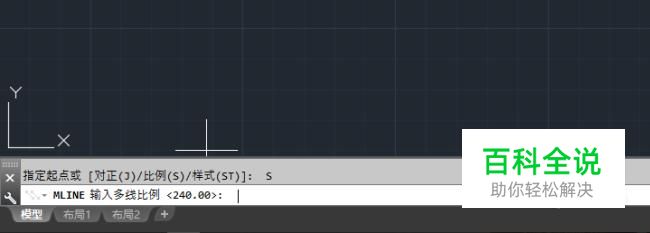

而且我们在画墙体的时候，比例上我们应该直接输入墙体的厚度即可。比如说24墙就输入“240”即可。
