CAD怎么标注轴号，CAD轴线编号怎么画

2024-03-22 18:06:10

在使用CAD绘制图形时，我们常常需要对图形进行标注，下面我们就来看看CAD怎么标注轴号，CAD轴线编号是怎么画的吧。

操作方法

01

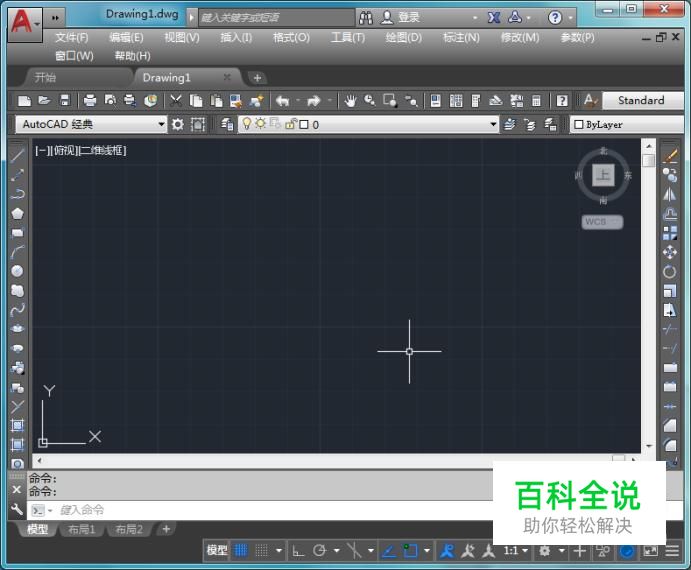

首先我们在桌面上双击CAD的快捷图标，打开CAD这款软件然后进入到CAD的操作界面如图所示：
02

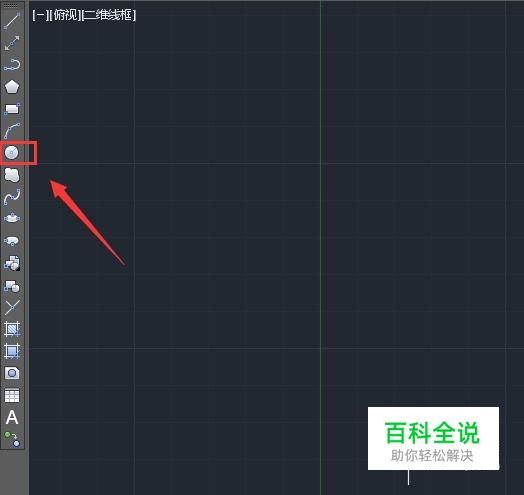

打开CAD之后在左侧的工具箱内找到圆形命令，如图所示：
03

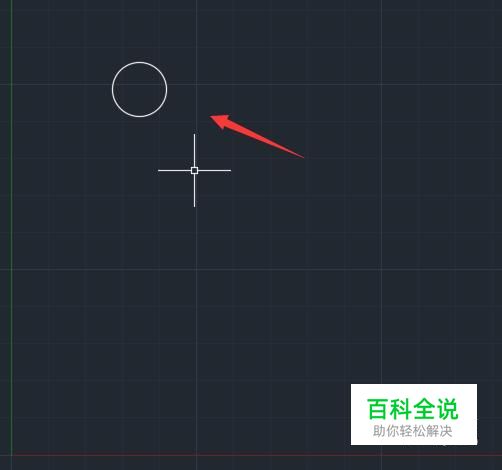

使用圆形命令在绘图区里绘制一个圆形，如图所示：
04

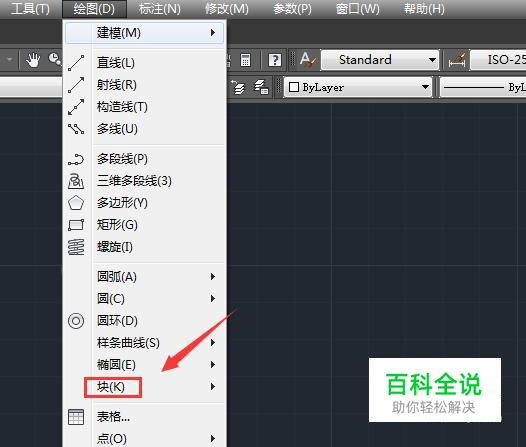

选择绘制的圆形在绘图选项里找到块选项，如图所示：
05

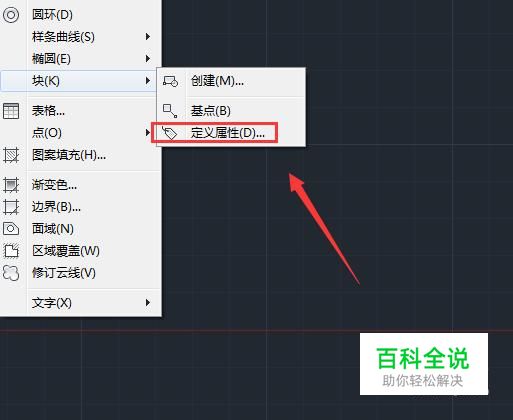

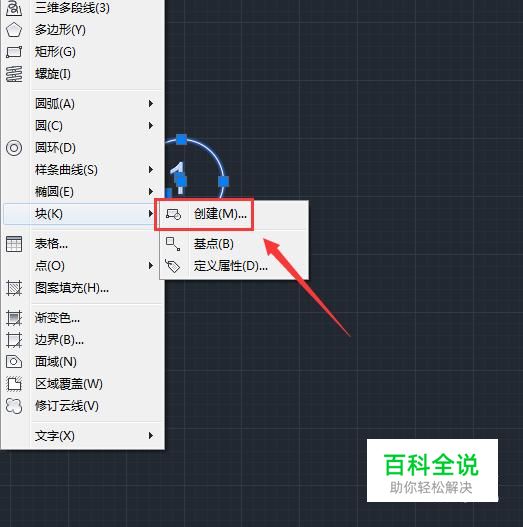

点击块选项在其下拉菜单里找到定义属性选项，如图所示：
06

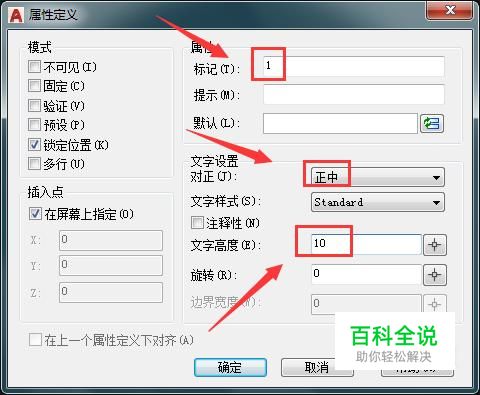

点击定义属性选项，在弹出的对话框内设置参数如图所示：
07

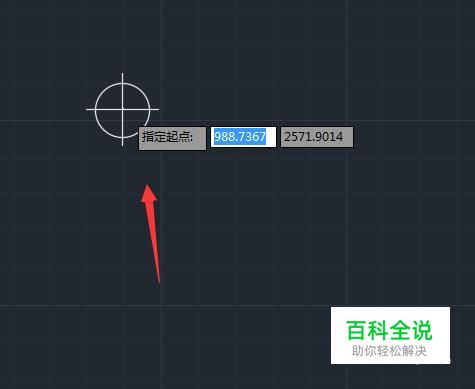

设置好参数之后点击确定，我们要求我们指定起点，如图所示：
08

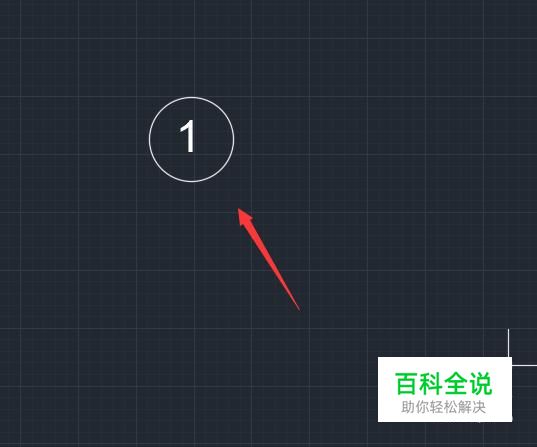

指定好起点之后，在块属性对话框内点击确定可以看到此时的图形，如图所示：
09

我们再在块选项内找到定义块选项，如图所示：
10

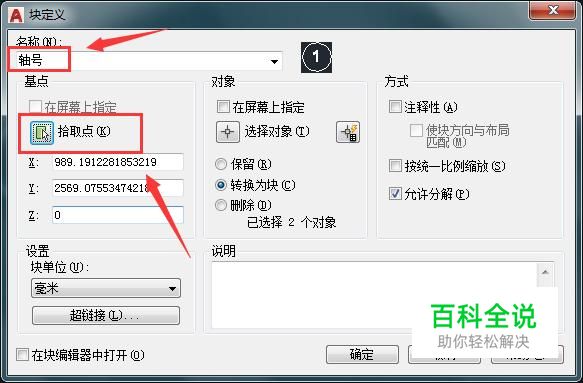

点击定义块选项，在弹出的对话框内设置参数单击确定这样我们就创建好了块，如图所示：
11

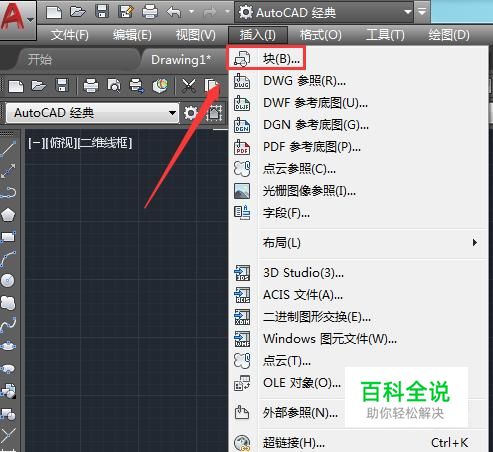

再在插入菜单里找到块选项，如图所示：
12

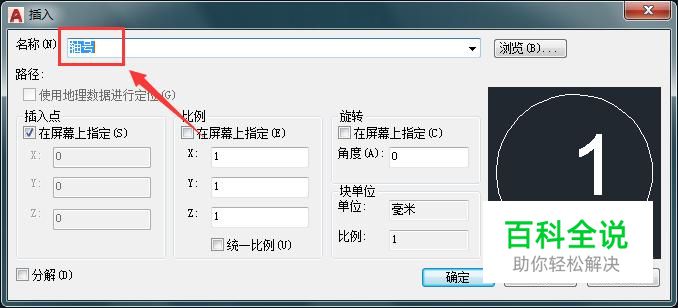

点击块选项，弹出插入对话框我们选择刚刚定义的块，如图所示：
13

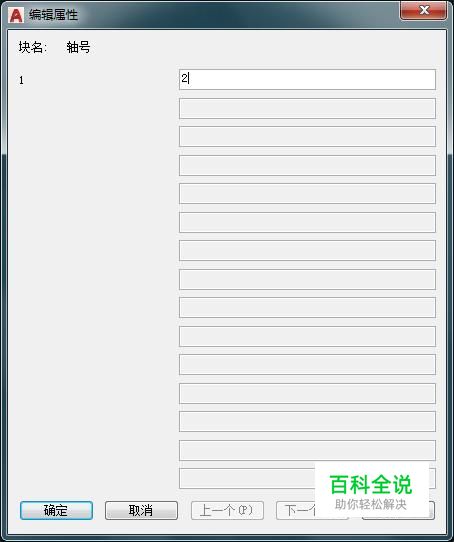

选择好块之后点击确定弹出编辑属性对话框，在这里我们输入编号为2，如图所示：
14

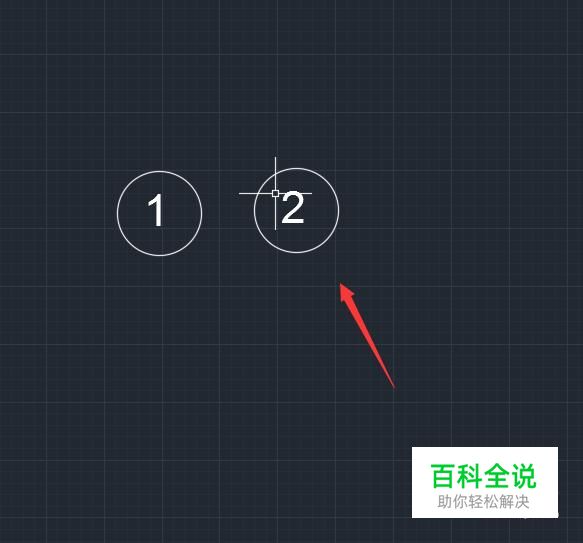

输入编号之后，我们点击确定就可以对我们的轴线进行编号了，如图所示：
