AUTOCAD输出高清晰图纸的方法
这篇教程广大的兴趣爱好者介绍用AUTOCAD输出高清晰图纸的方法，转发过来希望朋友们通过这篇教程有所收获。
CAD有自带的输出JPG的命令，但不够清晰无法满足印刷需求。可以导出很大分辨率的图但是文字多半看不清。本教程以CAD2006为例，导出的图将会是黑白的（当然也可以彩色）。
步骤/方法
- 01
文件——绘图仪管理器，将弹出如下图文件夹
- 02

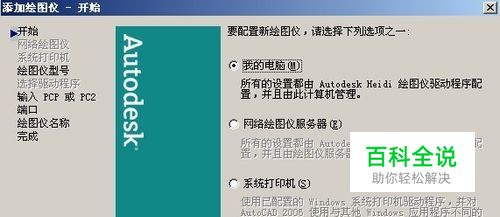

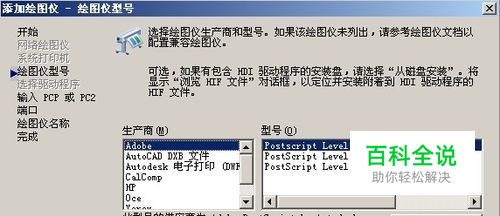

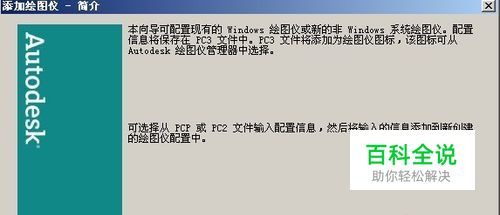

双击"添加绘图仪向导"，之后一下的步骤都是直接点击下一步进行
- 03

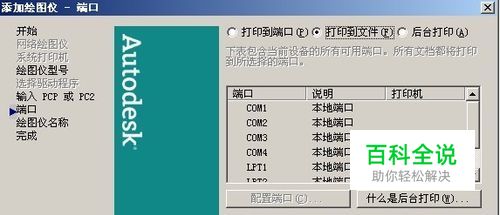

选中"⊙打印到文件" (因为是用虚拟打印机输出,打印的时候是弹出保存文件的对话框,所以叫打印到文件) 接着点"下一步"
- 04

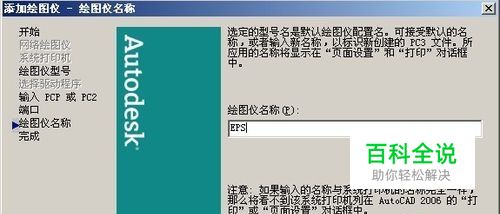

给绘图仪取个名字.点"下一步"
- 05

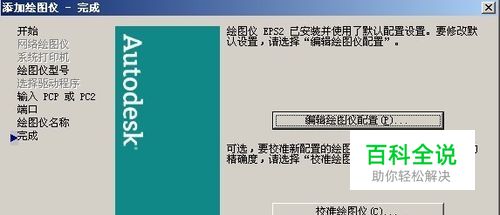

点"编辑绘图仪配置" 弹出如下框
- 06

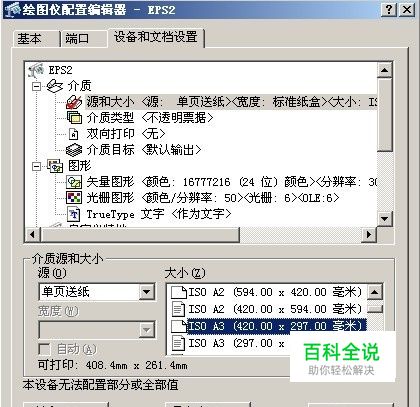

选中"源和大小" 在下方选择你要输出文件 的大小 ,这里选择 "ISO A3" 接下来选择"矢量图形" 和"TrueType 文字"
- 07

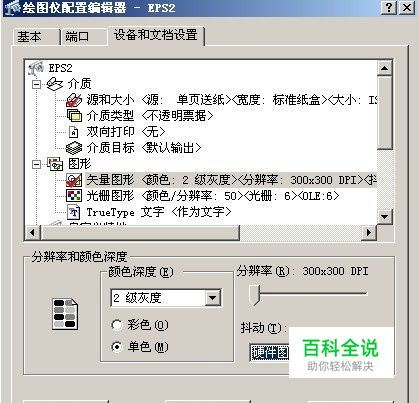

矢量图形"对话框, 选单色就是黑白色的,这里还可以设置 分辨率 这里默认 300DPI,抖动不用管,默认就好. "光栅图形"是设置输出JPG格式的选项,这里不作详细介绍.因为并不能输出高清JPG.
- 08

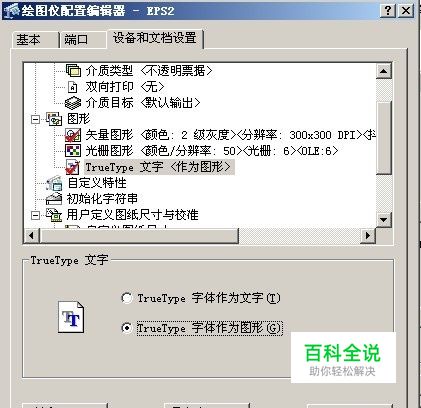

"TrueType 文字" 对话框,选"TrueType 字体作为图形",这样输出文字就不会错位,重叠在一起了. 好了,点确定(其它选项不是很重要),再点完成.
- 09
配置完成后,会多出一个EPS的绘图仪.配置完成,进入CAD出图 ctrl+p 打印 对话框选项如下图(如果之前没有配置打印,会弹出一个对话框警告,别管他,点确定).
