CAD动态门的制作

2024-04-10 15:57:30

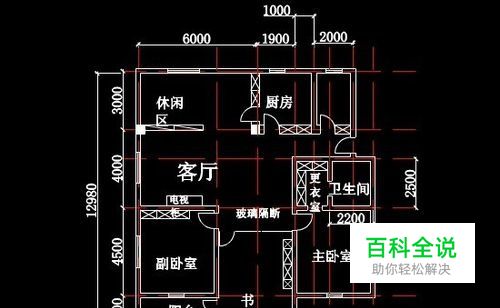

绘制好动态就不会受尺寸的约束，我们就可随时根据实际情况来调整这扇门的大小。下面我们先将绘制好的门转化为块，再由块转换为动态块。

操作方法

01

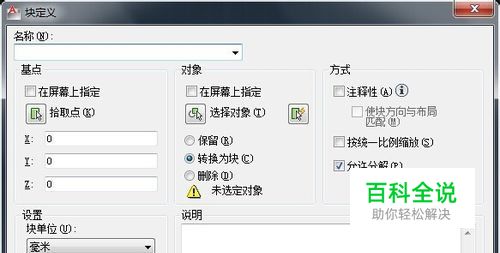

在命令窗口中输入“B”并按回车，或者选择｛绘图｝|｛块｝|｛创建｝|命令，打开“块定义”对话框。
02

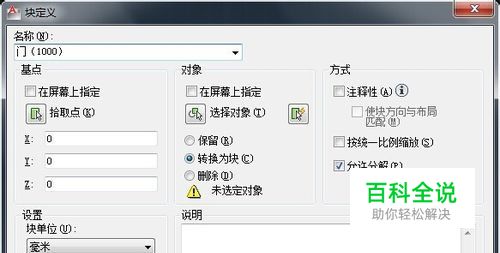

在“块定义”对话框中的“名称”文本框中输入图块的名称“门（1000）“｛自由命名｝。
03

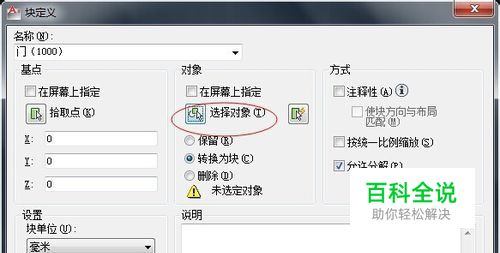

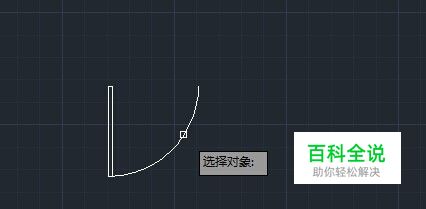

在”对象“参数栏中单击（选择对象）按钮，在图形窗口中选择门图形，按回车键返回”块定义“对话框。
04

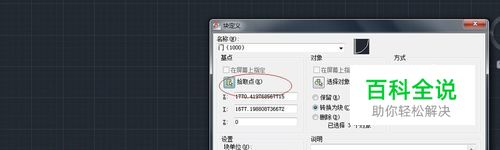

在"基点“参数栏中单击（拾取点）按钮，捕捉并单击长方形左上角的端点作为图块的插入点。
05

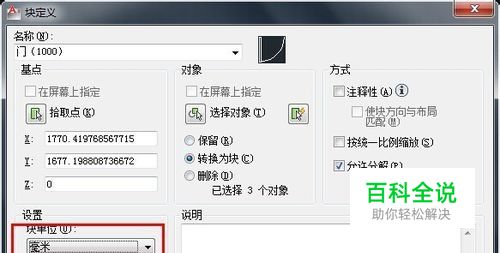

在”块单位“下拉列表中选择”毫米“为单位。
06

单击｛确定｝按钮关闭关闭对话框，完成门框的创建。
07

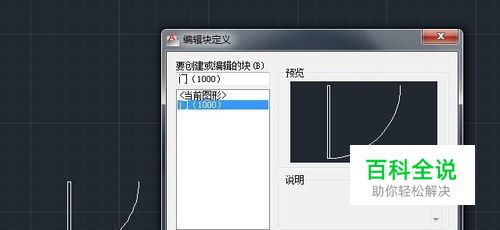

输入BE调动BEDIT命令，打开”编辑块定义“对话框，在该对话框中选择”门（1000）“图块，单击｛确定｝按钮确认，进入块编辑器。
08

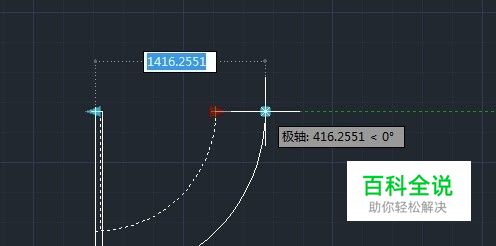

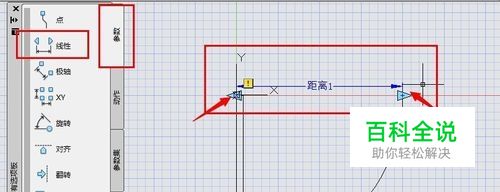

添加参数。在”块编写选项板“右侧单击”参数“选项卡，再单击｛线性｝按钮，然后从门的最右端到最左端拉出距离。
09

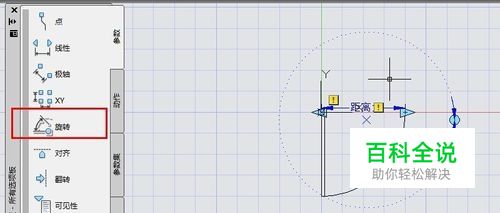

在”块编写选项板“中单击”旋转参数“按钮。拖动并创建一个圆。
10

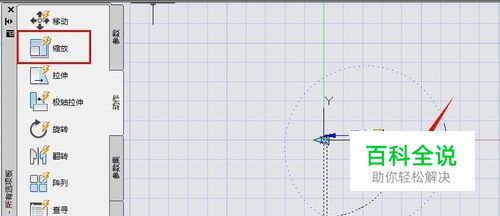

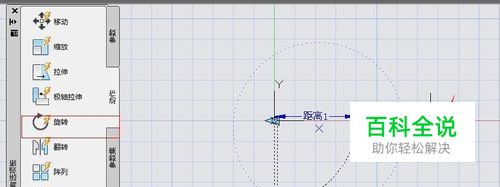

单击”块编写选项板“右侧的”动作“选项卡，再单击｛缩放｝按钮。选择距离参数再选择整个门单击右键确认，会出现箭头所指的标志，这时缩放命令就创建成功。
11

重复上面命令创建旋转动作。选择角度参数在选择门。
12

单击块编辑器工具栏上的保存块定义按钮，保存所做的修改，单击｛关闭块编辑器｝按钮关闭块编辑器，返回到绘制窗口，”门（1000）”动态块创建完成。
13

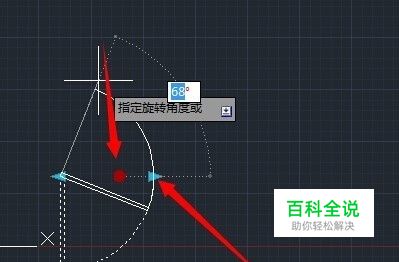

单击三角形来拉伸门的大小，单击圆可以选择门的角度。
14

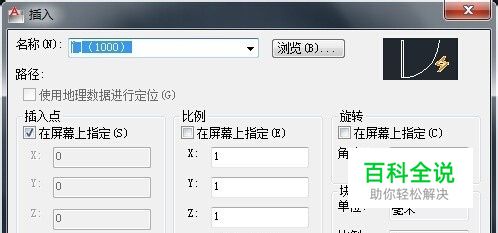

需要的时候我们可以输入I（插入）做好的动态门，然后全选中门就会出现动作修改命令。
