CAD平面二维转轴测（UCS、世界命令）

CAD 二维平面转二维轴测 UCS 世界命令

操作方法

  • 01

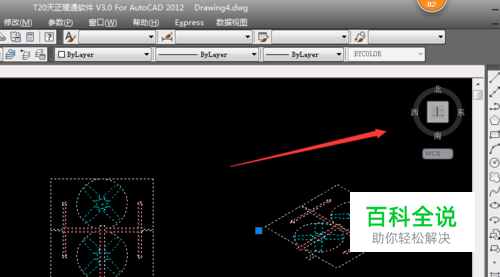

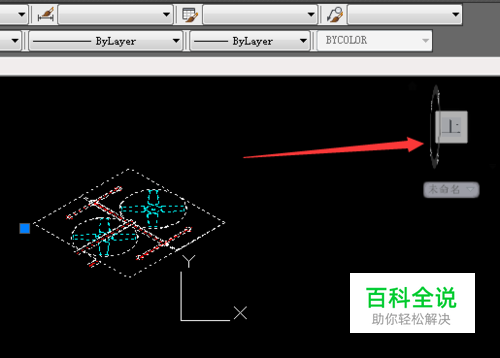

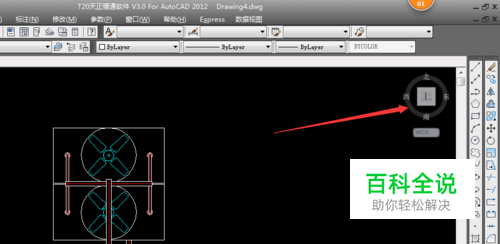

    1、【CTRL+C】, 复制要转化的图块或者图形； 2、【CTRL+N】, 新建CAD文档； 3、【CTRL+V】, 粘贴刚才复制的对象（看不到对象的话使用【zoom>a】命令调出图形范围）； 4、点击三维立方体的顶点，变成轴测视图，或者使用视图命令改变成轴测视图； 5、【UCS>V】,输入 世界命令（UCS）,将当前 视图设置为当前 世界（x-y）; 6、将对象复制到需要使用轴测图元的文档中即可（看不到对象的话使用【zoom>a】命令调出图形范围）。

  • 02

    【CTRL+N】， 新建CAD文档；
