如何让CAD中的标注只显示一半？

2024-03-31 00:06:09

机械制图时，
有时尺寸的标注太占地方了，
可以让他只显示一半吗？
当然可以，
这里就告诉你怎么操作。

操作方法

01

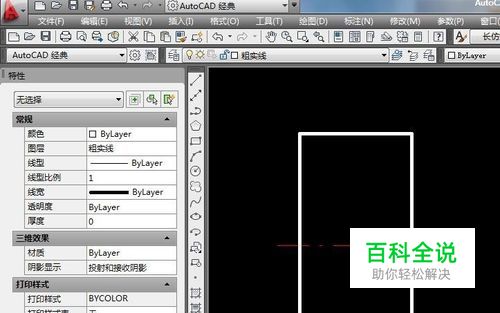

如下图所示，打开AutoCAD软件，新建一个空白的dwg文件。
02

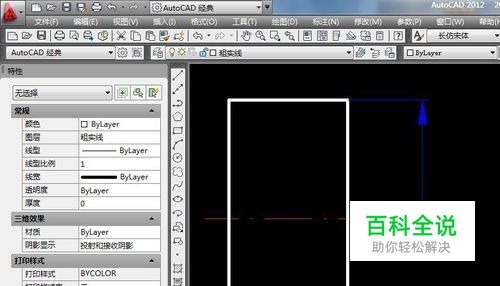

如下图所示，激活直线命令，画一个简单的图形，作为演示所用。
03

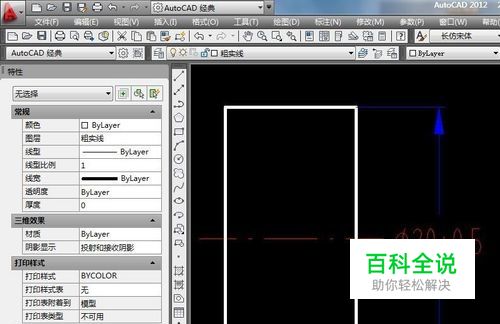

如下图所示，给图形标注一个尺寸作为演示所用。
04

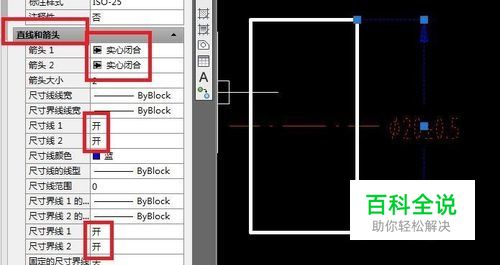

如下图所示，点击标注，看软件左边的“特性”栏，找到“直线和箭头”一栏，可以看到“箭头、尺寸线、尺寸界线”等都分1和2。
05

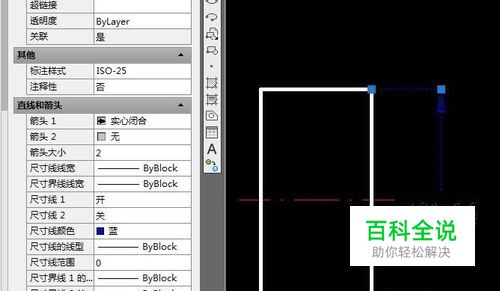

如下图所示，将特性栏中的“箭头2”设置为“无”，然后看右边红色框选部分的标注，箭头没了。
06

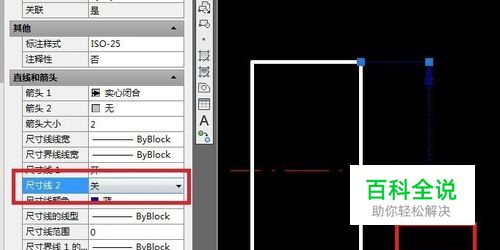

如下图所示，将在特性栏中将“尺寸线2”设置为“关”，然后看右边标注，红色框选部分的尺寸线不见了。
07

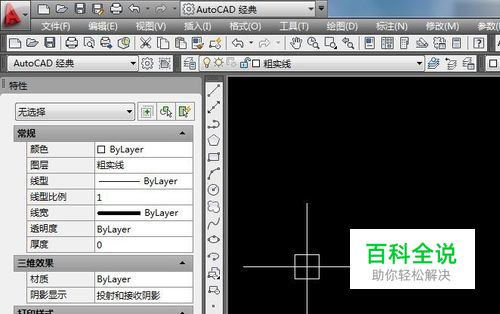

如下图所示，还是在特性栏中设置，这次将“尺寸界线2”设置为“关”，看右边标注红色框选所处位置的尺寸界线，不见了。
08

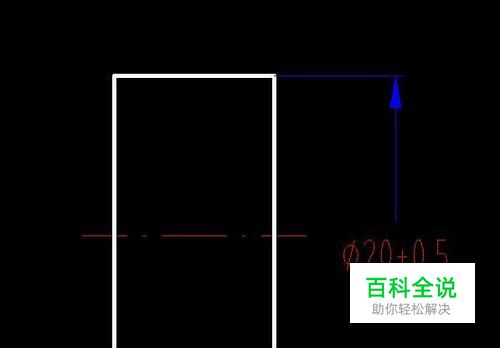

如下图所示，这个ø20±0.5的尺寸标注就显示了一半，下面空白的地方又可以放别的注解、图形等。
