装配使用重复阵列—CATIA
用CATIA软件，中的重复阵列的命令，与相关的链接 。
操作方法
- 01

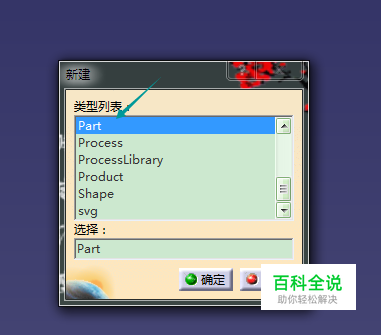

打开CATIA软件，新建一个PART文件；
- 02

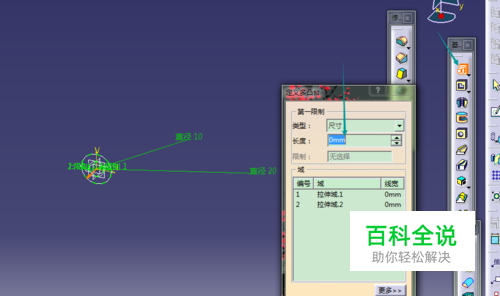

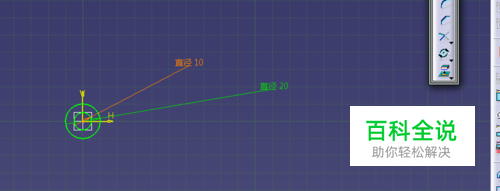

绘制一个直径200的圆，高度20；
- 03

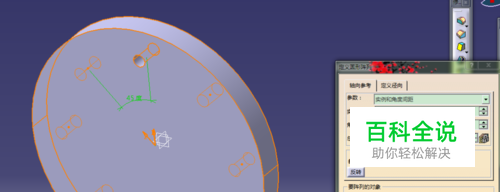

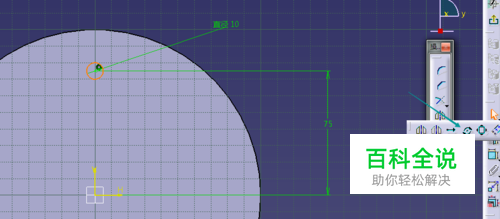

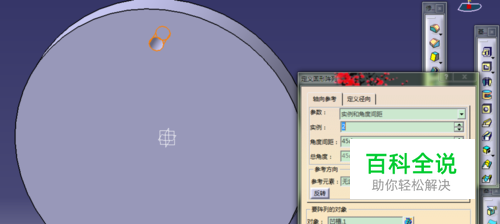

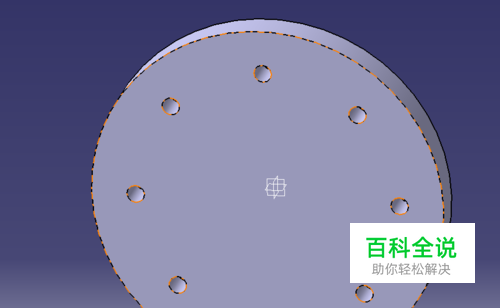

在圆上绘制一个孔，直径10；然后阵列出另外7个孔；保存文件；
- 04

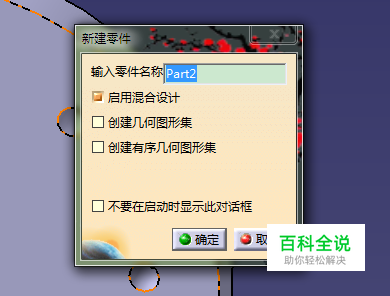

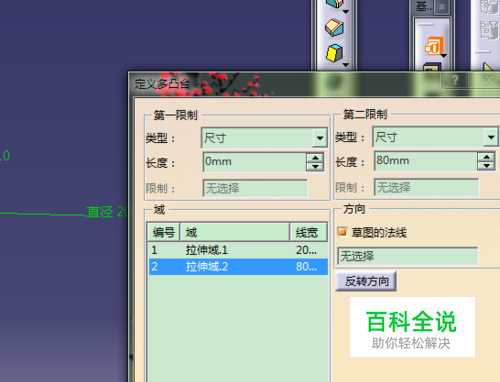

再建一个PART文件，绘制一个抬肩轴；保存文件；
- 05

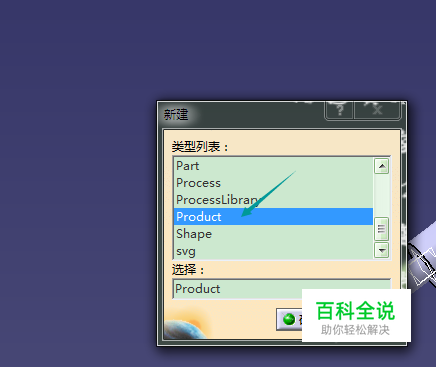

新建一个PRODUCT文件；
- 06

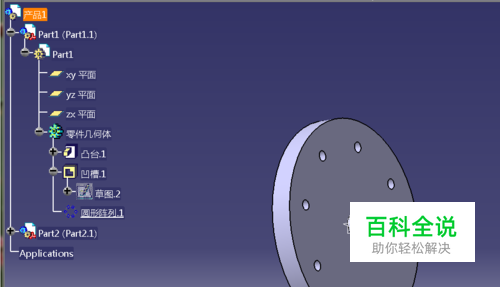

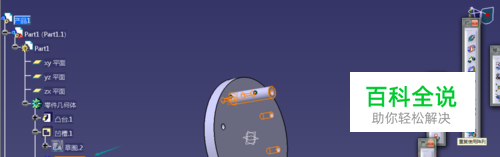

选择现有部件，把新建好的PART1与PART2导入PRODUCT文件中，进行重复阵列；
- 07

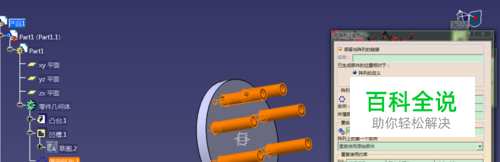

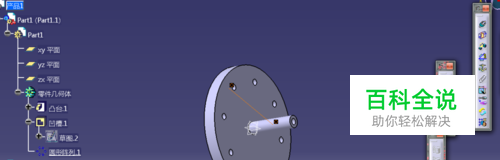

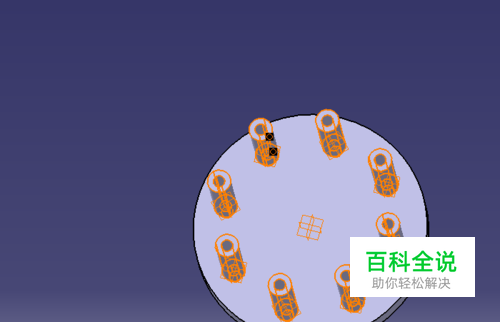

先把PART1与PART2用约束，约束一下，然后同事选择PART1与PART2部件点击重复阵列命令，点击确定，阵列完成
