Pro/E 画孔特征
在我们模型中，存在许多类型的孔，如光孔，螺纹孔和斜孔，下文介绍怎么在Pro/E 中插入螺纹孔，包括螺纹孔的底孔，螺纹和孔口倒角。
操作方法
- 01

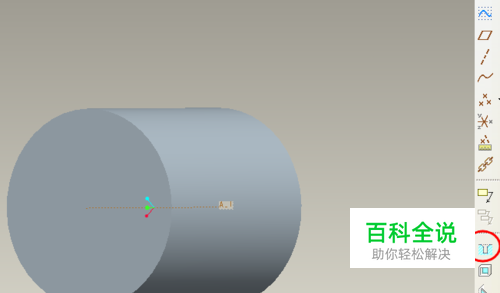

如图，为创建的一个圆柱体，现将在此圆柱上创建一个螺纹孔。 点击右侧工具区孔特征按钮，如下图所示。
- 02

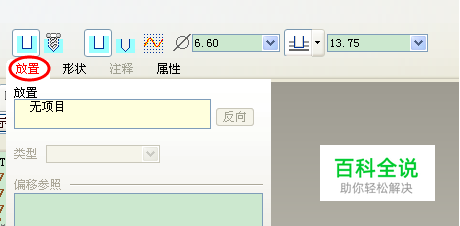

得到如下图的孔特征设置界面，选择工具区下面的“放置”，如下图。 “放置”主要为设置孔的位置。
- 03

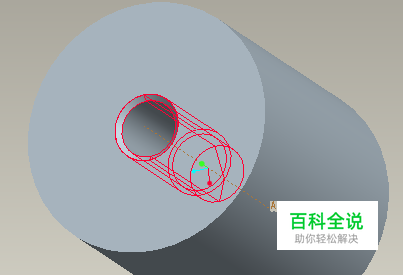

选择下图中圆柱端面，这是端面会自动变为红色； 按照“Ctrl”键，选择中间圆柱的轴。 一个平面和一个轴，孔的位置即可确定。
- 04
选择形状标签，如下图，定义孔的内部细节形状。 螺纹公称直径选择M8x1.25，在孔深度文本框输入20，表示螺纹底孔的深度。
- 05

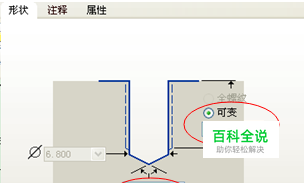

选择螺纹孔螺纹深度输入15，底部锥形输入118°。
- 06

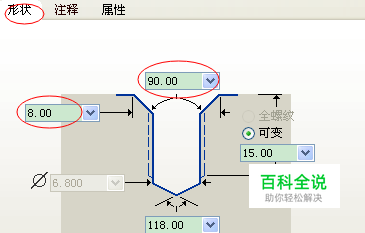

定义螺纹孔的空口倒角； 选择工具区中倒角按钮，如下图； 回到形状标签，选择倒角的大径，输入8，角度输入90°，如下图所示，表示空口45度倒角到大径。 完成后点击右侧绿色打钩。
- 07
得到孔特征如下图效果所示。
