如何用AutoCAD画两个圆的公切线？
在使用CAD绘制图形时，我们有时需要绘制两个圆的公切线，这是如何绘制的呢，下面我们就来看看在CAD中是如何绘制两个圆的公切线的吧。
操作方法
- 01

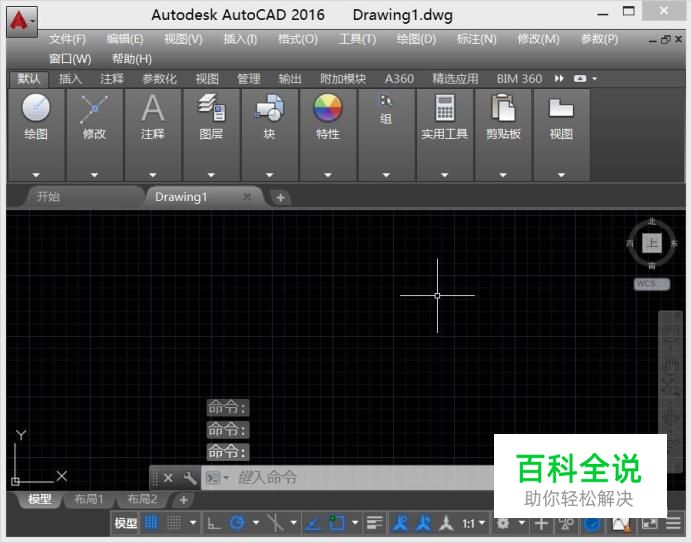

我们在桌面上双击CAD的快捷图标，将CAD这款软件打开，进入到该软件的操作界面如图所示：
- 02

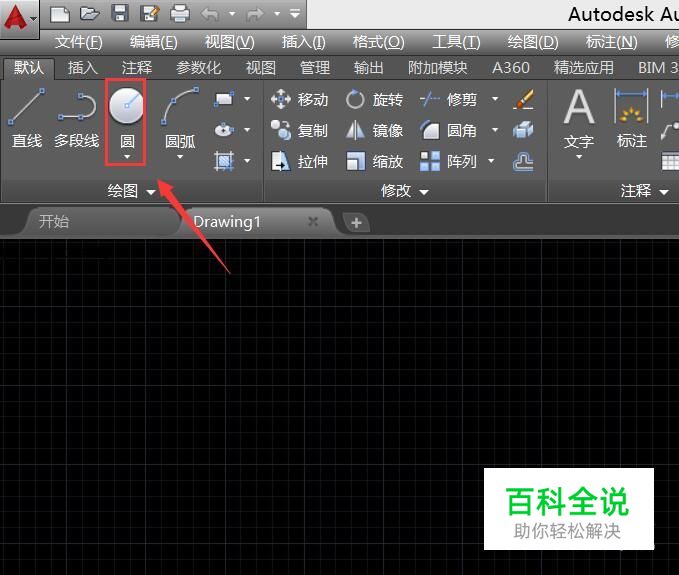

打开CAD之后在绘图里找到圆形命令，如图所示：
- 03
选择圆形命令我们在绘图区里绘制两个圆形，如图所示：
- 04

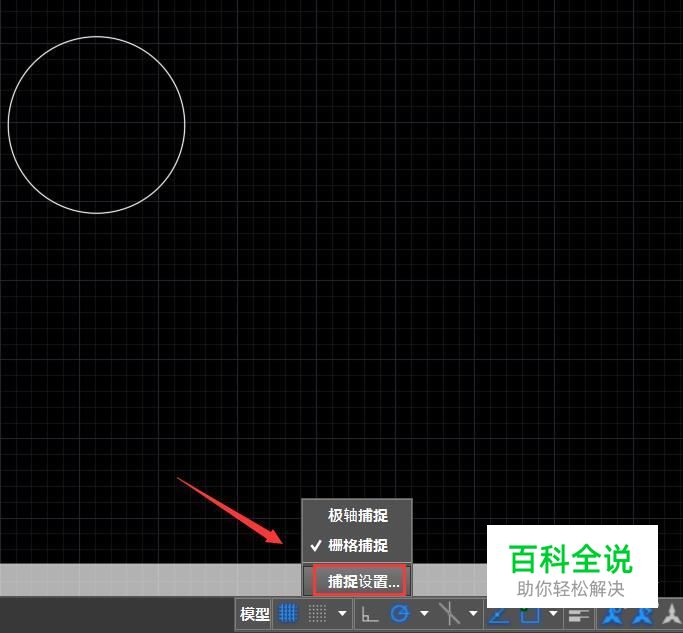

绘制好圆形之后再在下面找到捕捉设置选项，如图所示：
- 05

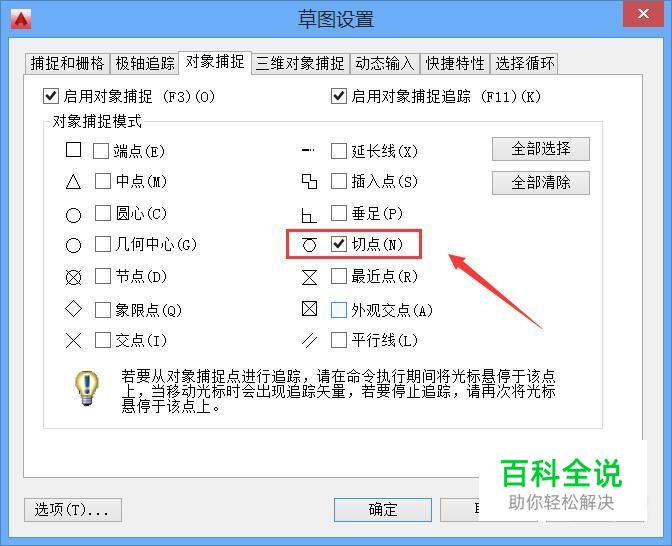

点击捕捉设置选项在弹出的对话框内我们勾选切点选项，如图所示：
- 06

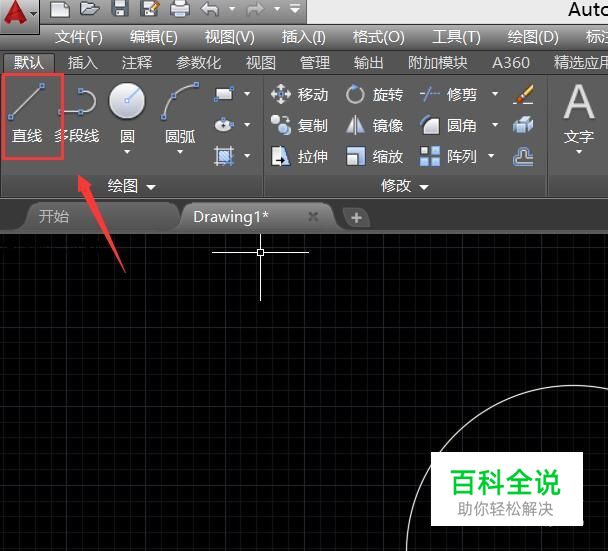

勾选切点之后点击确定再在绘图里找到直线命令，如图所示：
- 07

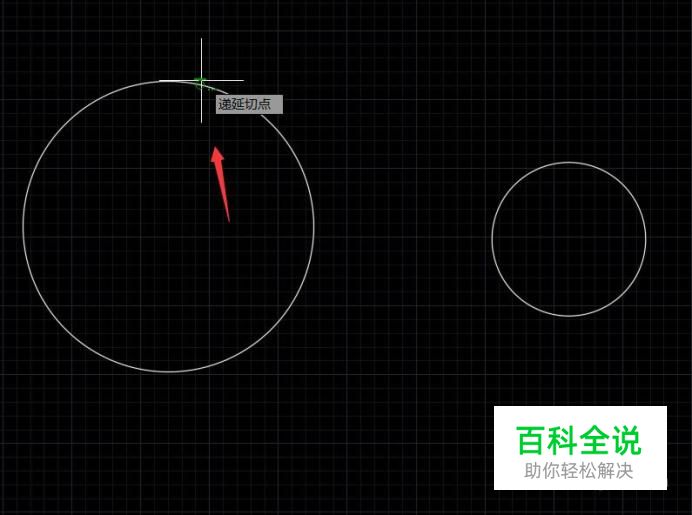

点击直线命令在大圆上我们指定递延切点，如图所示：
- 08

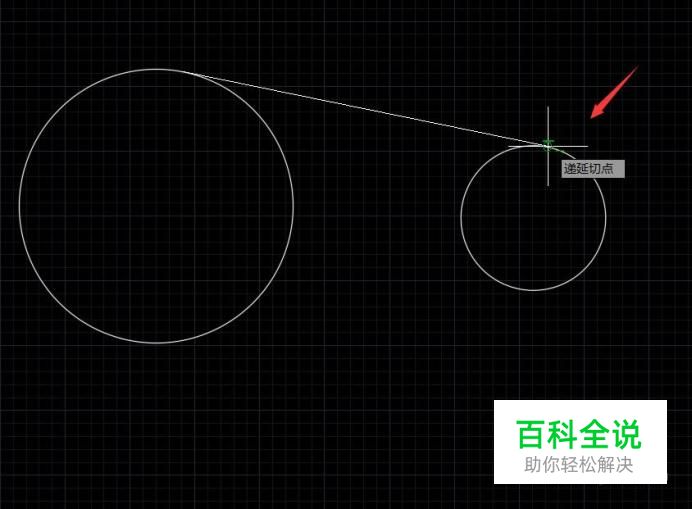

指定大圆的切点之后再将鼠标移动到小圆上然后在指定小圆上的切点，如图所示：
- 09
指定好两个圆的切点作为直线的两个端点，这样我们就绘制出了两圆的公切线了，如图所示：
