CAD中设置图案填充：[1]类型和图案
重复绘制某些图案以填充图形中的一个区域，从而表达该区域的特征，这种填充操作称为图案填充。图案填充的应用非常广泛，例如，在机械工程图中，可以用图案填充表达一个剖切的区域，也可以使用不同的图案填充来表达不同的零部件或者材料。
操作方法
- 01

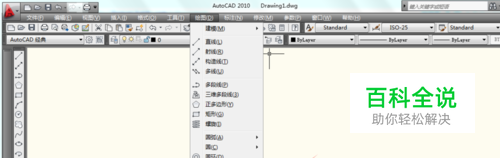

在快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【绘图】｜【图案填充】命令（BHATCH），或在【功能区】选项板中选择【常用】选项卡，在【绘图】面板中单击【图案填充】按钮，可以打开【图案填充和渐变色】对话框。
- 02

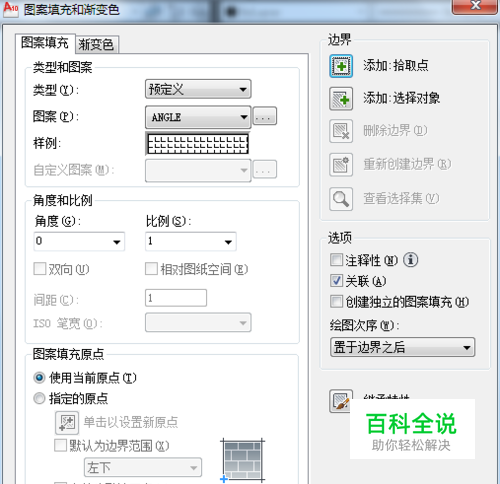

在【类型和图案】选项区域中，可以设置图案填充的类型和图案，主要选项的功能如下。
- 03

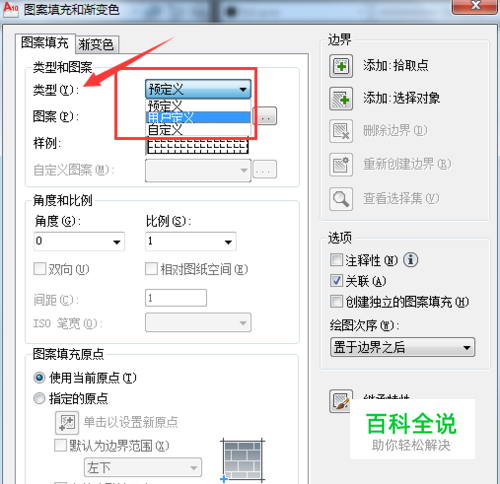

【类型】下拉列表框：设置填充的图案类型，包括【预定义】、【用户定义】和【自定义】3个选项。其中，选择【预定义】选项，可以使用AutoCAD提供的图案；选择【用户定义】选项，则需要临时定义图案，该图案由一组平行或者互相垂直的两组平行线组成；选择【自定义】选项，可以使用事先定义好的图案。
- 04

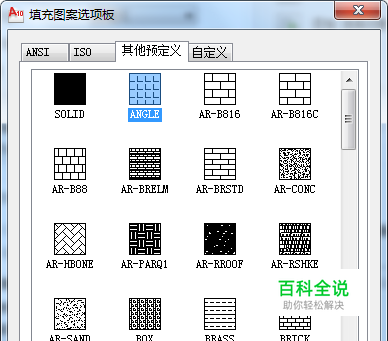

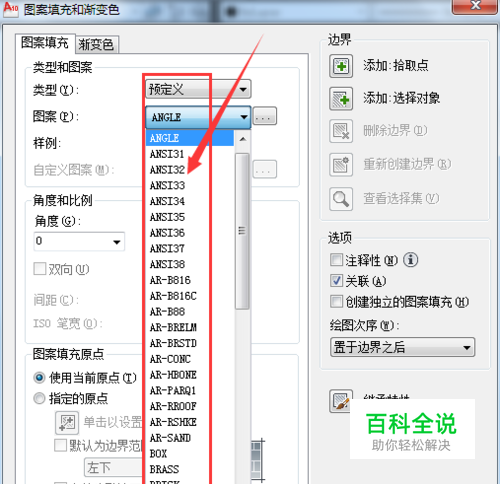

【图案】下拉列表列表框：设置填充的图案，当在【类型】下拉框中选择【预定义】选项时该选项可用。在该下拉列表中可以根据图案名选择图案，也可以单击其后的....按钮，在打开的【填充图案选项板】对话框中进行选择。
- 05

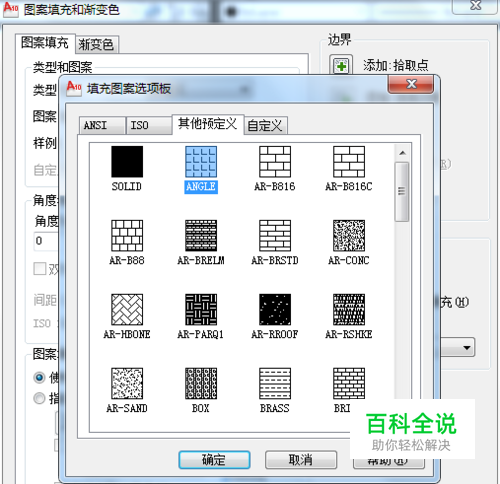

[样例]预览窗口：显示当前选中的图样例，单击所选样例图案，也可以打开【填充图案选项板】对话框选择图案。
- 06

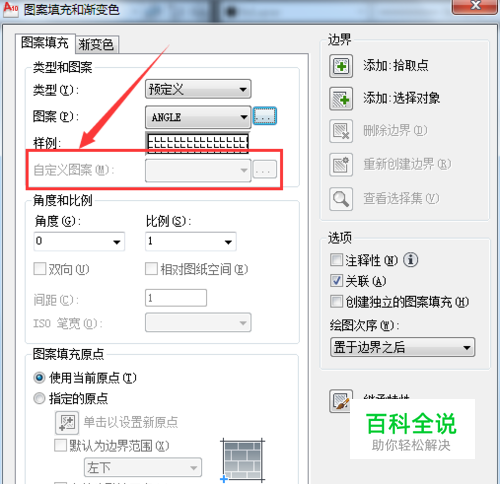

【自定义图案】：下拉列表框：选择自定义图案，在【类型】下拉列表中选择【自定义】选项时该选项可用。
