UG8.0建模教程（简单实例）
本文主要通过简单例子介绍UG建模的主要步骤。UG建模可以直接通过三维建模，也可以通过草图进行拉伸、旋转等方式进行建模，这里主要介绍后者的建模方法
操作方法
- 01
双击快捷方式，打开UG软件
- 02

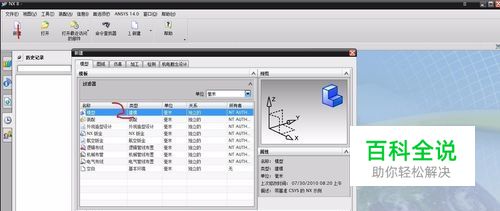

选择“新建”，弹出新建对话框；选择“模型”；更改模型“名称”和保存“文件夹”；点击“确定”
- 03

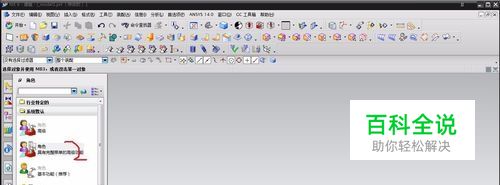

选择“角色”，具有完整菜单的高级功能
- 04

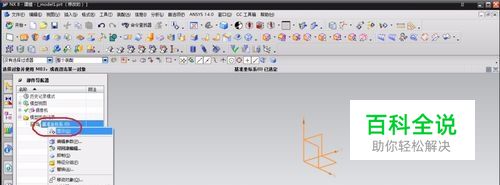

选择“部件导航器”，选中“基准坐标系”，右键，点击“显示”
- 05

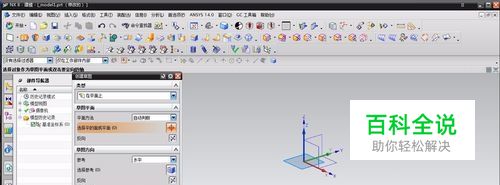

点击“创建草图”；选择基准平面，这里我选择默认；点击“确定”
- 06
利用“鼠标中键”旋转坐标系，或者按F8，调整适合自己画图的视角。至此进入草图建模环境
- 07

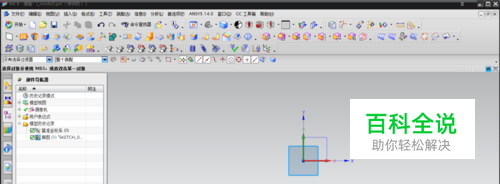

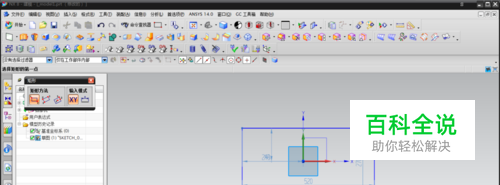

选择矩形绘制工具，矩形方法采用第一个对角绘制，在绘图空间选择两点；以鼠标中键或者ESC键结束；点击完成草图
- 08

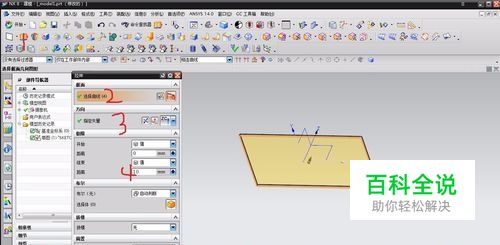

点击“拉伸”；“截面”选择刚画的矩形；“方向”选择ZC；“极限”中的“距离”设置10mm；点击“确定”。至此一块简单的平板创建完毕
- 09

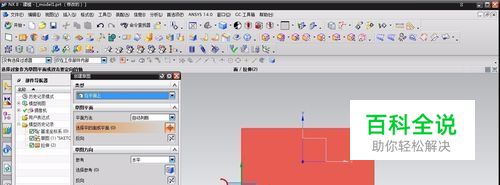

如果想画更复杂的图。点击“创建草图”；用鼠标选择“参考平面”；点击“确定”
- 10

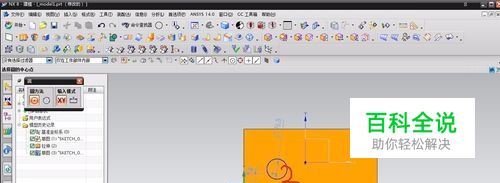

选择“圆形工具”，点击参考平面上任意一点作为圆心（通过尺寸约束可更改）；点击“完成草图”
- 11

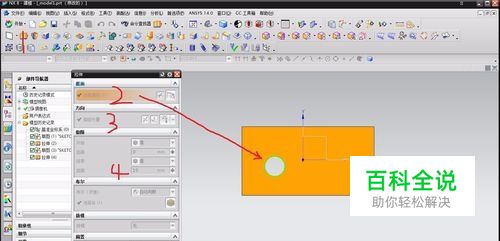

选择“拉伸”工具；“截面”选择刚画的圆形；“方向”选择刚才的反方向-ZC即可实现打孔操作；“极限”中的“距离”设为10mm；点击确定。至此完成了简单的建模操作。如果需要更为复杂的建模，可在此基础上创建二维草图进行拉伸、旋转、凸台等操作即可。原理都一样，希望对大家有所帮助。
