solidworks如何标注模型尺寸
摘要：在制作幻灯片、汇报材料、制作产品说明书等文档资料时，为了清楚表达模型的设计信息，常常需要将模型和尺寸一起显示。本文将介绍在solidworks模型上如何标注尺寸，如何设置尺寸参数。
操作方法
- 01

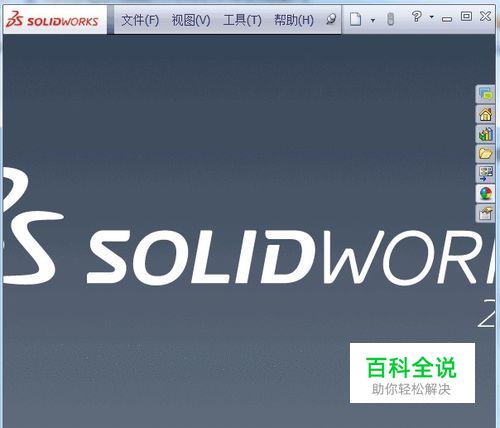

首先打开solidworks软件，如图所示
- 02

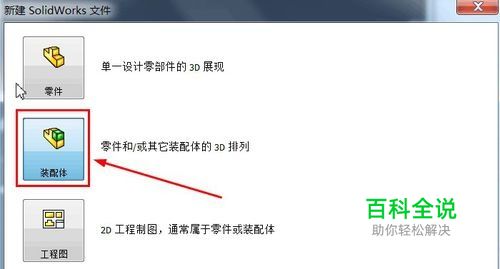

按住Ctrl和n键，打开新建对话框，新建装配体，确定，如图所示
- 03

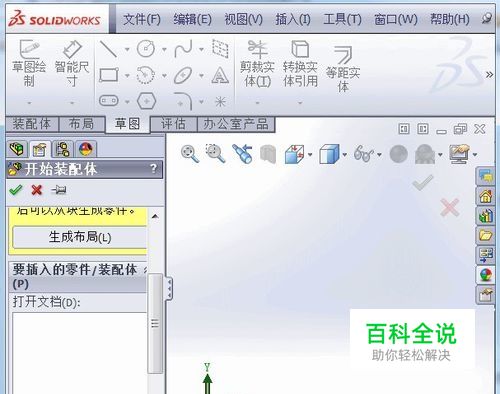

进入装配体模式，如图所示
- 04
导入你已经建好的模型，如图所示
- 05

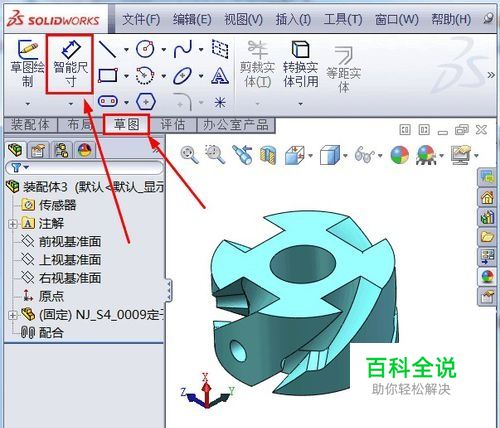

选择上方的“草图”模式，选择“智能标注”尺寸，如图所示
- 06

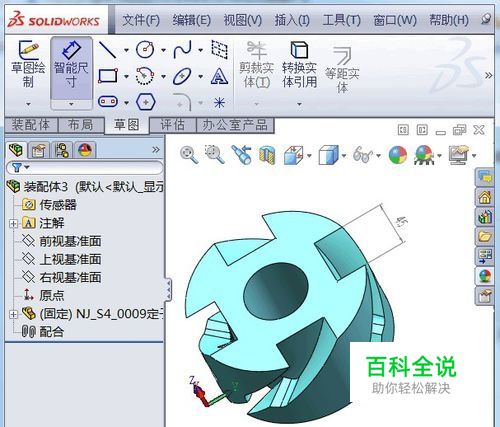

标注如图位置的尺寸，如图所示
- 07

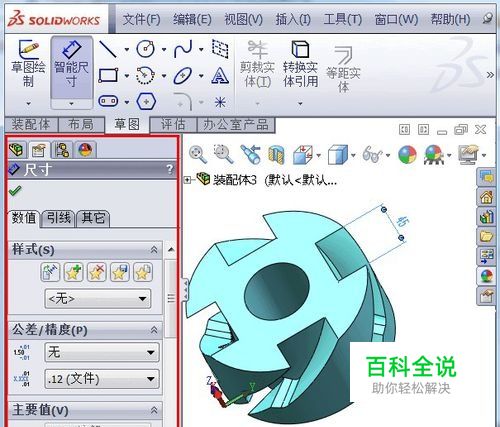

鼠标点击尺寸链，左侧弹出尺寸链的相关参数设置，如图
- 08

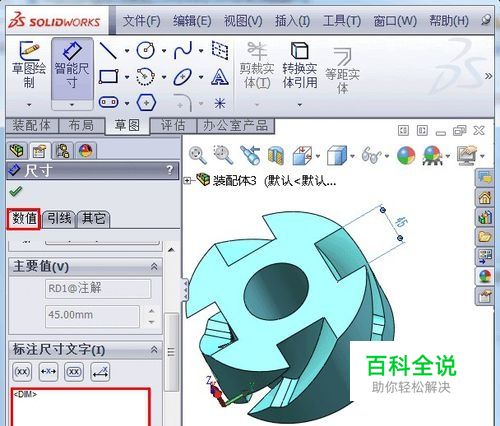

选择“数值”选项，可以修改尺寸数值，这里以默认为例
- 09

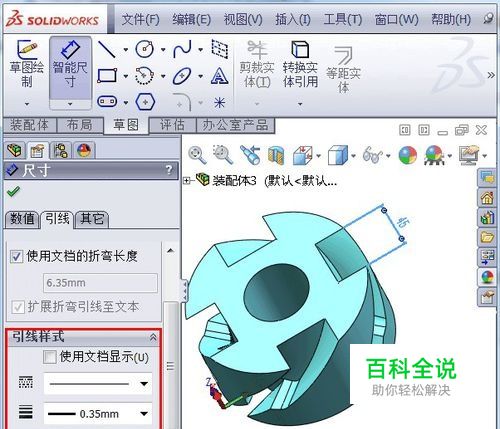

选择“引线”选项，去掉“使用文档显示”前面的勾，选择线宽，这里以0.35线宽为例子，如图所示
- 10

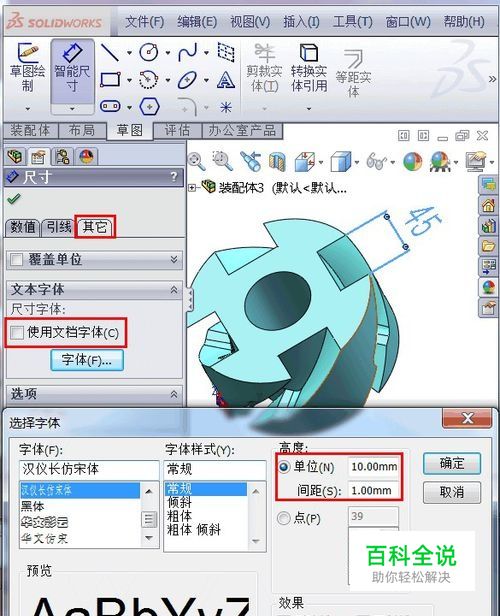

在选择“其它”选项，去掉“使用文档字体”前面的勾，点击字体，弹出对话框，调整你需要的字体，确定，如图所示
- 11

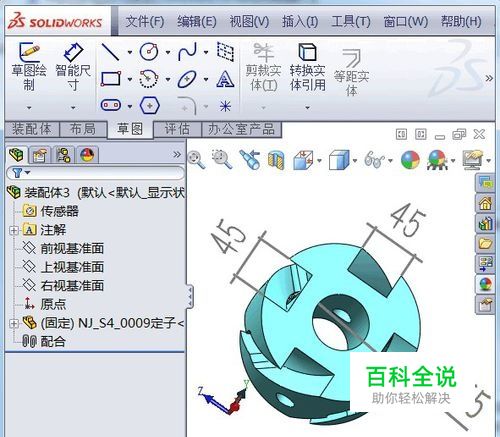

其它尺寸，如法炮制，如图所示
