努比亚z17拆机教程
面小编为大家带来努比亚Z17拆机图解，感兴趣的一起来看看吧。
操作方法
- 01

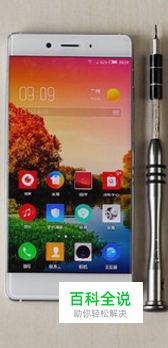

在开始拆解之前，还是习惯性地把卡槽取下。
- 02

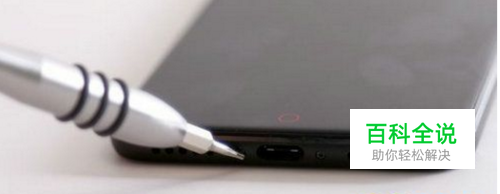

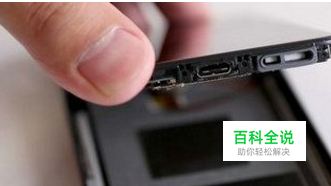

nubia Z17外露的螺丝只有两颗，都在机身的底部。由于Z17的前面板玻璃拥有特殊的弧度设计，而且与金属中框的位置也非常贴合，所以笔者猜测Z17的拆解方法与Z9一样——掀后壳。
- 03
卸下螺丝后，利用吸盘拉出后壳的下半部分，有缝隙而且能隐约看到卡扣，果然从这里拆起。其实采用三段式金属机身设计的手机拆解方法大多需要先吸起屏幕。但考虑到Z17的“无边框”，若按照一般的结构安装的话，边框与屏幕的距离就很难控制这么窄，装配要求的精度也相当高，所以Z17的这种设计比较机智。
- 04

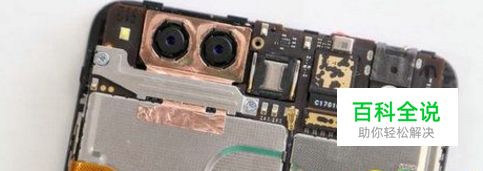

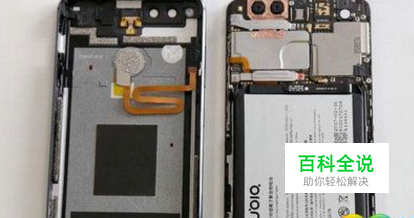

后壳与中框通过卡扣进行结合，利用撬棒分离。 分离后，可以看到指纹识别模块通过排线与主板进行连接。 拔出排线之前先卸下紧固的金属支架。
- 05

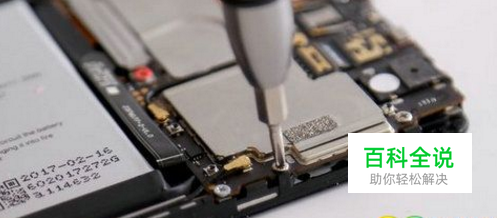

拔出所有排线之后，卸下固定主板的螺丝(2种规格)，小心分离主板与中框。 这里需要注意的是，主板的底部还有一条排线，这估计是连接尾插小板的。在手机安装时需要特别注意。
- 06

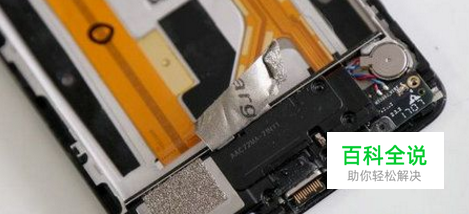

侧方按键，通过金属模块+螺丝与中框进行固定。锅仔片捆上防水胶布，在设计上比较细心。但为何音量上键就不捆呢? 在拔出射频线之后，开始拆解Z17的下半部分，先卸下固定扬声器/主天线模块的螺丝。
- 07

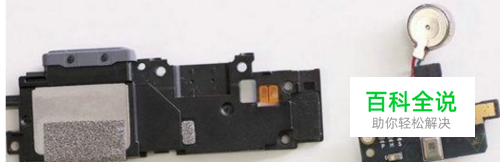

模块整合了扬声器与主天线辐射片，扬声器与中框接触的部分使用防水泡棉进行包裹，防止液体渗入之余也能保证声音输出。
- 08

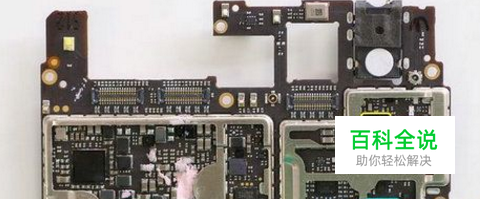

nubia Z17的主板采用黑色PCB板设计，维修难度比其他的颜色要高，但这也反映出努比亚工程师对Z17的质量非常有信心，板材的厚度适中，边边也没有毛刺，整体布局非常紧凑。主要芯片的表面都覆盖有金属屏蔽罩，而LED闪光灯、降噪麦克风都整合在主板上面，当然还有WiFi/蓝牙的天线触点以及MIMO天线的触点。另外，3.5mm耳机插座是直接焊接在主板上的，一定程度上压缩了整机的厚度。
- 09
主板的另外一面，双卡双待卡槽、红外线发射模块、光线/距离传感器、震子等等。金属屏蔽罩表面有个凸起的框框，估计SoC或其POP封装的芯片会放在这里。
- 10

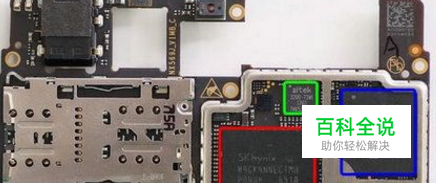

主板的正面放置着主要的芯片模块，包括: POP封装的高通骁龙820 SoC+三星4GB LPDDR4 RAM 三星64GB eMMC 5.0 nand flash+主控 高通PMI8969电源IC 高通SMB1351 QC3.0快充芯片 NXP TFA9890A音频放大器 OPA4376运放
- 11

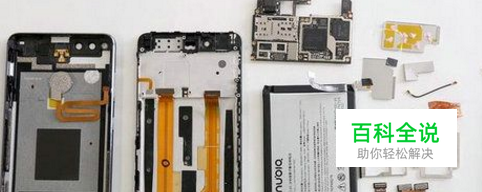

nubia Z17的拆解难度不大，主要模块都使用了螺丝进行固定，只是电池的拆卸稍显麻烦。而安装的话，难度则集中在主板底部，连接尾部小板的排线上。
- 12
可以说，nubia Z17的做工在国产手机里头已经相当不错，若电池以及“隐藏”排线的设计能方便拆解/安装的话会更加好。
