简单PCB板的制作

在生活中还在为制作电路板感觉感觉难做吗，有原理图的情况下10分钟电路板成功制作，既满足了虚荣心，又增加了自信心。

操作方法

  • 01

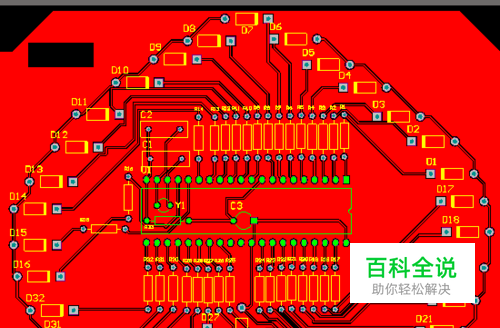

    选择好要打印的pcb原理图，并且自己提前绘制出电路板，下面为小编自己绘制的

  • 02

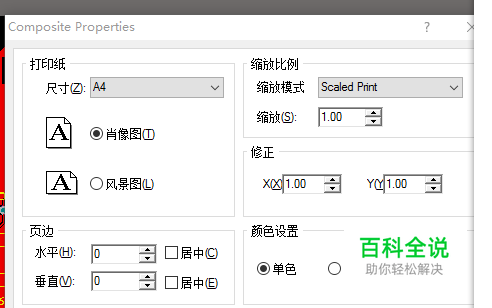

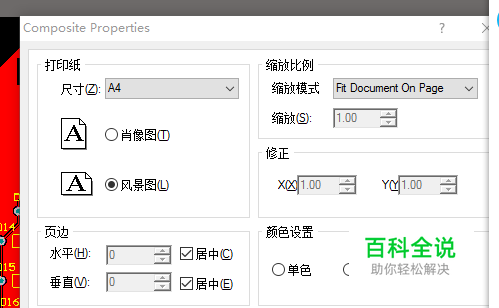

    之后选择文件-页面设置进入图一模式，更改图一属性（尺寸哪里改为肖像图，颜色为单色，缩放比例改为scaled print，页边自己设计）

  • 03

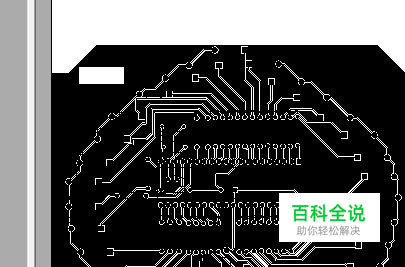

    之后选择预览，预览的效果就是电路板的效果，接着使用打印机打印到一张不干胶贴纸的光滑底衬纸.

  • 04

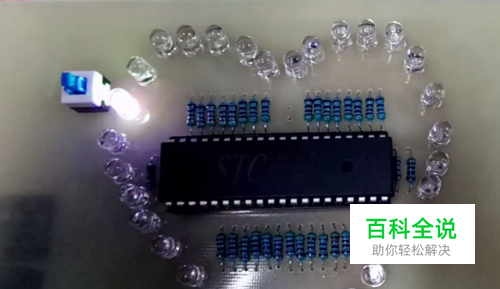

    接着使用热转印机转印出来（用熨斗也行），温度在150度以上才可以放入热转印机，之后对腐蚀剂加热等待转印好板子吧，把转印好的电路板，纸张揭下，板子放入腐蚀液中，等待电路板的到来吧。（要想加快腐蚀，找一个管子自己动手做一个呼吸管）实物图如下，自己烧录单片机程序，送朋友很不错（特别是女朋友）
